Questões de Concurso sobre ConceitosBásicos

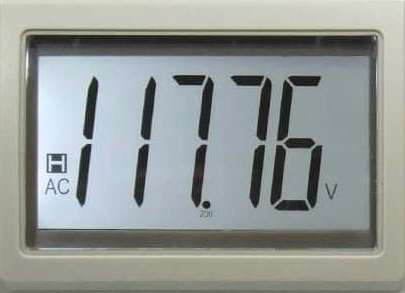

A Figura a seguir apresenta o display de um multímetro digital durante a medição de uma grandeza elétrica

Qual é a grandeza elétrica apresentada no multímetro?

Um determinado setor de uma indústria é alimentado por um quadro de distribuição de baixa tensão equipado com instrumentos para medição de potência ativa, tensão de fase e corrente de linha. Durante uma inspeção de rotina o eletricista verificou que as tensões e correntes estavam equilibradas e anotou os seguintes valores: Tensão entre fases e neutro = 127 V; Correntes de linha = 250 A; Potência ativa trifásica = 80,01 kW. Nesta condição, o fator de potência do conjunto de cargas conectado a esse quadro é igual a:

Um TC com relação de transformação igual a 50 é utilizado para monitorar a corrente de linha no primário de um transformador de potência igual a 20√3MVA e a tensão de linha 80kV.

O valor da corrente elétrica de linha no primário para uma corrente do TC de 1A é

Dentro de uma indústria existe uma carga trifásica que consome 5 kW com fator de potencia 0,8 indutivo e que precisa ser alimentada com 380 V, mas a única alimentação é 220 V trifásica. A solução adotada para o problema é a utilização de um banco de transformadores monofásicos de 220/380 V. O fornecedor de equipamentos dessa indústria possui os seguintes transformadores monofásicos:

Transformador 1: 220/220 V de 2,5 kVA

Transformador 2: 220/380 V de 1,5 kVA

A escolha certa dos três transformadores e a ligação trifásica, para atender os requisitos dados no enunciado será do:

Relacione as colunas e assinale a alternativa com a sequência correta.

1 – Frequência _______________

2 – Potência

3 – Força _

4 – Potencial Elétrico

5 – Resistência Elétrica

( ) hertz (Hz)

( ) volt (V)

( ) ohm (Ω)

( ) newton (N)

( ) watt (W)

______ é um fenômeno que alguns cristais apresentam ao gerar eletricidade quando pressionados.

Assinale a alternativa que preencha corretamente a lacuna.

Os transformadores de potencial desenvolvidos para reduzir as tensões para valores que possam ser tratáveis e adequados às tensões principais originais, e quando utilizados para tensões iguais ou superiores a 138kV, são denominados de:

Em relação aos instrumentos de medida, existe um instrumento capaz de realizar a leitura de potência de um determinado circuito chamado Wattlmetro. Para que um wattímetro do tipo analógico possa medir a potência em um circuito elétrico, será necessário sempre o uso de duas bobinas denominadas:

Segundo à conformidade dos níveis de tensão de energia elétrica em regime permanente, a serem observadas pelo Operador Nacional do Sistema Elétrico (ONS) tem-se que a Tensão de Atendimento (TA) trata-se do valor eficaz de tensão no ponto de entrega ou de conexão, obtido por meio de medição, podendo ser classificada em adequada, precária ou crítica, de acordo com a leitura efetuada, expresso em volts ou quilovolts.

As dimensões internas dos eletrodutos devem permitir instalar e retirar os condutores ou cabos. Para tal deve-se observar que a taxa máxima de ocupação em relação à área da seção transversal dos eletrodutos não seja superior a

Um transformador trifásico do tipo estrela aterrado e delta, tem sua sequência zero representada por

Um técnico dispõe de uma planta cujo modelo em espaço de estado pode ser ajustado a partir dos parâmetros reais a e b, dentro da seguinte família:

$\begin{array}{c}•\\ \underline{x}\end{array}$ $=\left(\begin{array}{cc}a& 5\\ -2& b\end{array}\right)\underline{x}+\left(\begin{array}{c}1\\ 0\end{array}\right)$u

y = (2 1)$\underline{x}$

Supondo-se que a < b e que a equação característica do modelo desejado seja λ² + 4λ + 13 = 0, qual deverá ser o valor escolhido para o parâmetro a?

Uma indústria possui um transformador que pode ser solicitado no máximo por uma potência aparente de 500kVA com 0,8 indutivo de fator de potência.

Sabendo-se que o fator de potência dos equipamentos da indústria é de 0,8 indutivo e que a demanda média é de 340kW, o fator de carga da indústria deve ser no mínimo igual a

O operador α (número complexo 1∠120 𝑜 ) é muito usado na análise de sistemas elétricos.

Usando esse operador em um sistema de sequência positiva, a tensão 𝑉⃗ 𝐵 é representada em função de seus componentes simétricos de sequências zero, positiva e negativa ($\overrightarrow{V}$ 0, $\overrightarrow{V}$ 1, $\overrightarrow{V}$₂) por

Em relação aos fios e cabos, é correto afirmar que

Considere duas cargas colocadas em paralelo em uma instalação elétrica monofásica.

$\bullet$ Carga 1: Potência ativa de 50 kW e potência reativa indutiva de 20 kVAr.

$\bullet$ Carga 2: Potência ativa de 30 kW e fator de potência atrasado de 0,6.

Qual o fator de potência (FP) resultante dessa instalação?

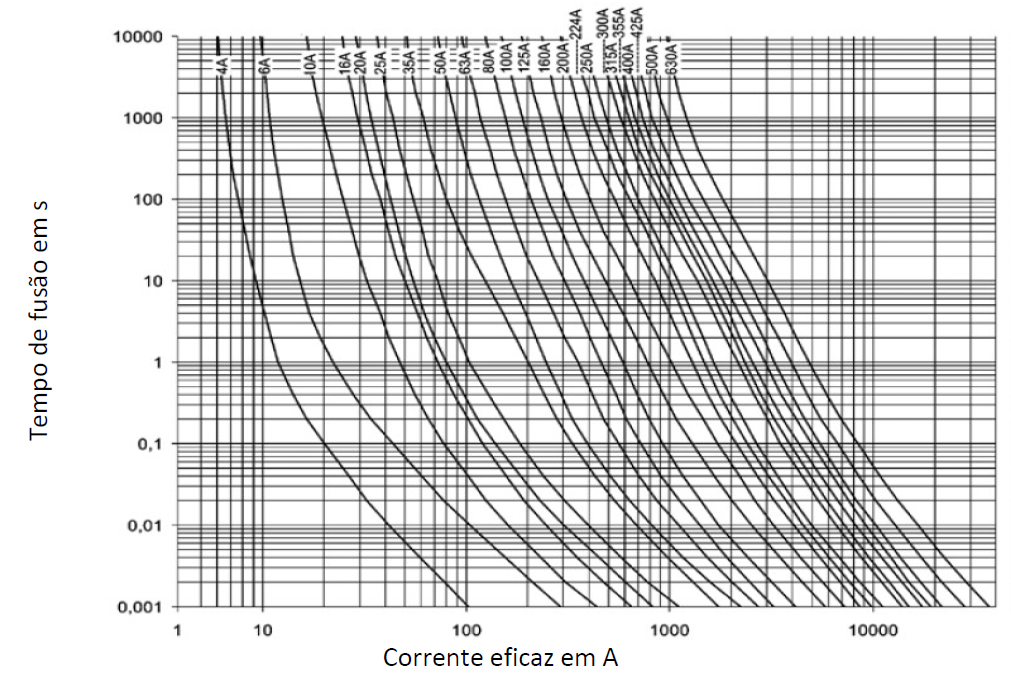

Considere a curva de atuação “tempo x corrente” de um dispositivo de interrupção de corrente sob carga, conforme a Figura 1, a seguir.

Figura 1

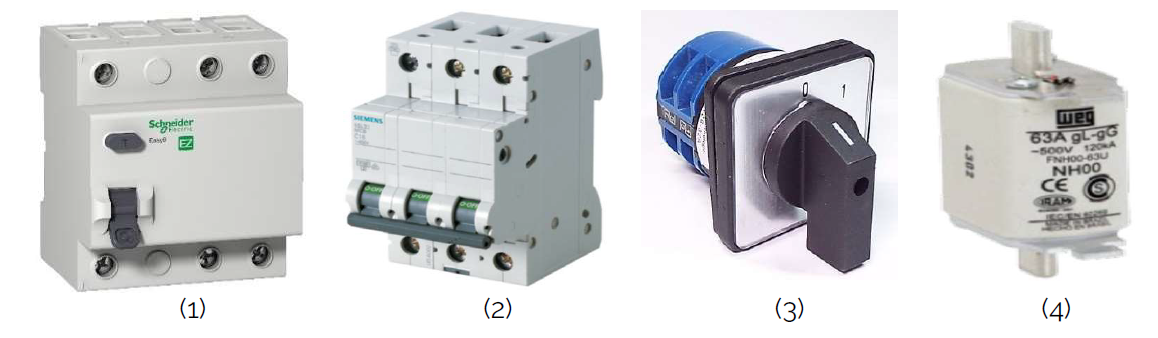

A figura 2, a seguir, apresenta quatro diferentes dispositivos de interrupção de corrente sob carga.

Figura 2

Qual dos quatro dispositivos apresentados na Figura 2 pode ser associado à curva de atuação “tempo x corrente” da Figura 1?

Os transformadores de corrente são equipamentos que permitem aos instrumentos de medição e proteção funcionarem adequadamente sem que seja necessário possuírem correntes nominais de acordo com a corrente de carga do circuito ao qual estão ligados.

Os transformadores de corrente são utilizados para suprir aparelhos que apresentam baixa resistência elétrica, tais como amperímetros, relés de indução, bobinas de corrente de relés diferenciais, medidores de energia, de potência, etc.

Os transformadores de corrente podem ser construídos de diferentes formas e para diferentes formas e para diferentes usos.

Associe as colunas relacionando CORRETAMENTE a classificação dos Transformadores de Correntes, TCs, ao seu tipo construtivo.

A sequência CORRETA dessa associação é:

Um motor elétrico de 2 hp opera com uma eficiência de75%.Qual é acorrente consumida por esse motor, se a tensão aplicada é de 220V? Considere 1hp = 746 W.

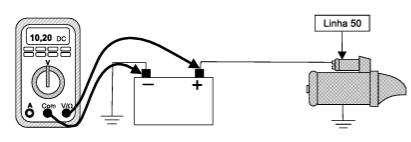

A operação que está sendo efetuada no circuito de partida com o multímetro, conforme imagem, é denominada medição de
