Questões de Concurso sobre ConceitosBásicos

Assinale a alternativa que apresenta o valor da corrente I que percorre o alimentador de uma instalação elétrica de baixa tensão mostrado na figura a seguir.

Um equipamento possui reatância de 0,2p.u., considerando como bases seus valores nominais. Sabendo que as bases do sistema elétrico em que esse equipamento está instalado são 50 kV e 2,0MVA, o novo valor da reatância desse equipamento de 40kV e 1,0MVA é

Um transformador de potência trifásico de 15 MVA, possui tensão de linha primária de 138 kV e tensão de linha secundária de 13,8 kV, com impedância nominal de 12,5%. Esse transformador está inserido em um sistema elétrico de potência em que o valor da corrente de base em baixa tensão é de 1 kA. Considerando o transformador conectado a um barramento infinito, a corrente de curto-circuito no secundário corresponde, em valores por unidade (pu), a:

Assinale a alternativa que completa correta e respectivamente as lacunas da frase seguinte.

__A potência média é não negativa e depende de V, de I e do ângulo de fase Θ entre eles. Quando Vef e Ief são dados, a potência é _________ para Θ = 0. Isso acontece quando a carga for puramente ________. Para uma carga puramente ______________, Θ = 90^o e a potência é zero. A relação de P para V_ef e I_ef é chamada de ______________.

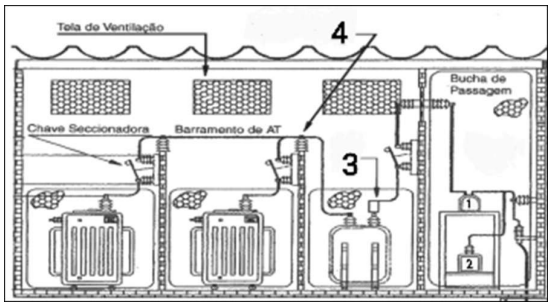

No desenho da cabine primária (subestação) que segue abaixo, identifique os equipamentos:

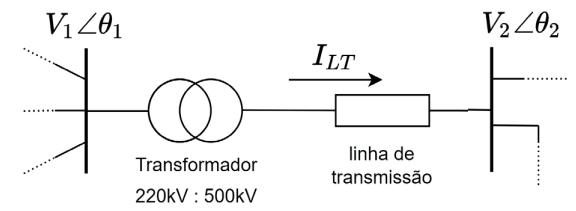

Uma parte de um sistema de potência é apresentada no diagrama a seguir.

Dados

• Potência nominal do transformador: 200 MVA.

• Reatância série do transformador: 20%, nas bases nominais do equipamento.

• Reatância série da linha de transmissão: 250 Ω.

• Tensão na barra de 220 kV: V₁ = 1,13 pu e θ₁ = 0º.

• Tensão na barra de 500 kV: V₂ = 1,00 pu e θ₂ = 11,5º.

• Potência base do sistema: 100 MVA.

• Adotar: cos(11,5º) = 0,98 e sen(11,5º) = 0,20.

O módulo da corrente na linha de transmissão I_LT, em pu, na base do sistema, é

Considere as afirmativas a seguir, a respeito da função de transferência de um sistema:

I. Quanto mais à esquerda estiver localizado o polo, mais lenta será a componente da resposta no tempo.

II. Os zeros de uma função de transferência diminuem o efeito dos polos que estão próximos a ele.

III. Zeros filtram variações bruscas do sinal de entrada e polos amplificam.

Está correto somente o que se apresenta em

O dimensionamento de transformadores de instrumentação deve considerar as condições construtivas e as características elétricas dos elementos conectados às suas saídas, como forma de evitar distorções e saturação desses transformadores. Considere um TC classe 15 kV de 400/5 A, 10B150, e que apresenta resistência interna de 0,40 Ω. A resistência de carga total máxima, incluindo a resistência interna (Burden) admitida para que esse TC opere dentro dos limites nominais, é de:

Durante uma tempestade, verificou-se que a ocorrência de uma descarga atmosférica produziu uma sobretensão na rede primária do sistema de distribuição, resultando na ruptura de um elo fusível de um determinado alimentador de um transformador. Nesta situação, sabendo-se que o transformador possui ligação Δ/Y entre primário e secundário, as unidades consumidoras conectadas ao secundário desse transformador observarão:

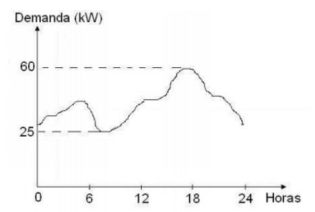

Durante um determinado período observou-se a potência ativa consumida de uma indústria, chegando-se ao gráfico a seguir, após várias médias diárias:

Sabendo que a potência ativa instalada desta indústria é de 200 kW, o fator de demanda é de:

Assinale a alternativa que completa correta e respectivamente as lacunas da frase seguinte.

__Em linhas elétricas enterradas, os cabos devem ser instalados pelo menos a __________ do solo e quando uma linha enterrada cruzar com outra linha enterrada elas devem manter, em princípio, uma distância mínima de __________.

Qual o valor da indutância equivalente numa associação em paralelo de três indutores de valores L1 = 120 H, L2 = 240 H e L3 = 80 H ?

Uma fonte de tensão CA monofásica fornece 500 kVA com fator de potência 0,8 atrasado a um circuito. Duas novas cargas são acrescentadas em paralelo ao circuito: (1) 500 kVA com fator de potência 0,6 atrasado; (2) 100+j100 kVA. Considerando a fonte de tensão como referência, o ângulo do fasor da corrente total fornecida pela fonte a esse conjunto de três cargas será:

Os equipamentos biomédicos devem ser constantemente avaliados quanto a sua calibração, pois se não estiverem dentro dos parâmetros de operação, podemos ter dados incorretos, e não podemos deixar de entender que estes equipamentos lidam com a vida. Além da calibração, a operação correta do equipamento e, posteriormente, a interpretação do que se verificou são igualmente importantes. Na área onde o profissional de saúde verifica os dados, pode-se encontrar, Leds, Computadores, Telas de Cristal Líquido, entre outros. Um problema potencial em uma leitura analógica e a diferença na posição aparente de um objeto em relação a um plano de fundo é conhecida por:

Sobre o medidor da imagem, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Todos os instrumentos digitais deste tipo medem True RMS.

( ) O instrumento mede indutância com escala de 20 nF a 200 uF.

( ) É capaz de realizar teste de continuidade.

( ) Mede o ganho em corrente alternada de um transistor.

( ) Mede corrente contínua, apenas.

( ) Realiza medição de capacitância com os dois terminais extremos.

( ) É possível testar dispositivos semicondutores denominados de diodo, apenas.

A sequência está correta em

Na ligação de baterias para efetuar uma partida auxiliar num veículo, conforme imagem, a tensão e corrente resultante será de

Calcule a potência aparente consumida por um motor de indução trifásico de 180 hp quando opera com um rendimento de 90% e com um fator de potência de 0,8. Considere 1 hp = 746 W.

A potência ativa fornecida pela rede a um motor trifásico com fator de potência de 88% é de 3850 W. Sabendo que o motor está conectado a uma rede com 110 V e 60 Hz por fase e considerando que 3^1/2 = 1,73, podemos afirmar que a corrente total fornecida por cada fase é igual a:

Uma máquina de lavar roupa, monofásica, possui uma potência nominal de 18,0 kW e uma resistência elétrica de 2.000 Ω. Qual é a corrente que passa pelo condutor?

Foi medido com um Wattímetro uma instalação 4 kW. Com um vârmetro, 3 kvar. Os valores do fator de potência e da potência aparente aproximados são, respectivamente:
