Questões de Concurso sobre ConceitosBásicos

Considerando o quadripolo da seguinte figura, assinale a alternativa que apresenta o valor correto das potências fornecidas pela fonte de tensão e pela fonte de corrente, respectivamente.

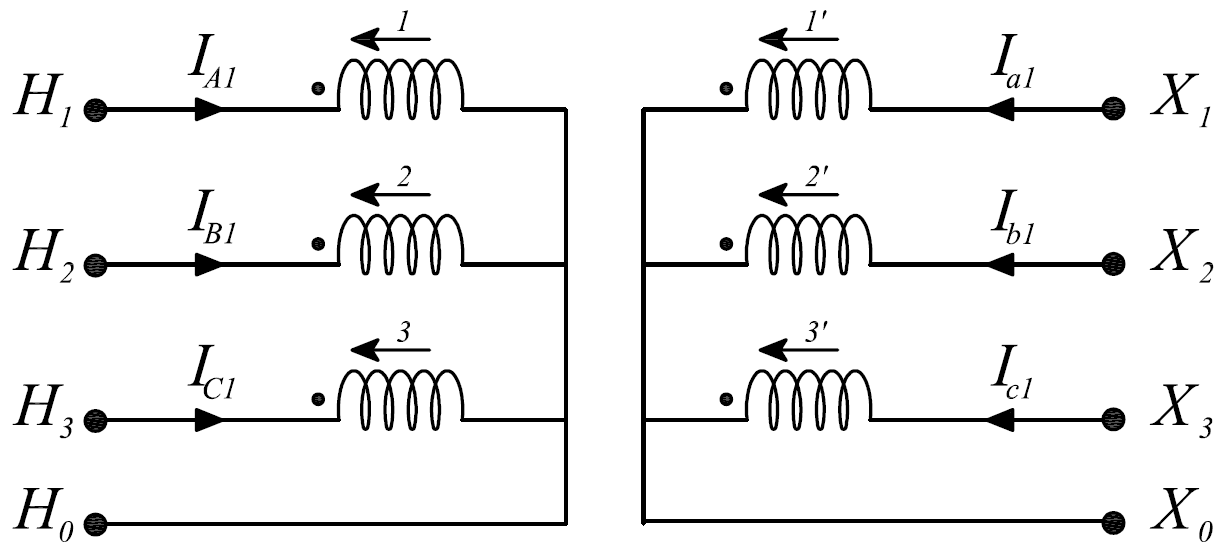

Existe um razoável número de combinações possíveis para as ligações em transformadores trifásicos. Uma dessas ligações está ilustrada abaixo:

Figura: Diagrama trifilar de tensões de transformador trifásico.

Assinale a alternativa CORRETA que correspondente a essa ligação:

Analise a figura a seguir e assinale a alternativa CORRETA:

Fonte: Boylestad, Robert L. - Introdução à análise de circuitos - 12 ed. Editora Pearson Prentice Hall - SP - 2012, adaptada.

Um transformador monofásico de 138 kV / 13,8 kV, tem sua reatância equivalente referida ao secundário igual 0,23 pu.

Neste caso a reatância, em pu, referida ao primário é:

Em um processo industrial de fabricação de peças automotivas, uma máquina injetora de plástico é configurada para operar em 65 °C. Para estabelecer o controle sobre a temperatura, a máquina utiliza ação de controle Proporcional (P) com constante de proporcionalidade (kp) igual a 1,35. Considerando o processo apresentado, assinale a alternativa correta.

Uma máquina industrial foi automatizada, utilizando-se um microcontrolador de 8 bits com clock externo de 40 MHz. A malha de controle foi realimentada por um amplificador operacional que amplifica o sinal de temperatura provido por um sensor analógico eletrônico, o qual informa a temperatura por meio de tensão de 10,0 mV/°C, com faixa de -55 °C até 150 °C. Com base no exposto, assinale a alternativa correta.

Um transformador trifásico de distribuição possui potência aparente 30 MVA, 230 kV / 13,8 kV, 60 Hz, e impedância equivalente de (15 + j78,5) Ω referida ao lado da alta tensão.

Sobre esse transformador, todas as alternativas estão corretas, EXCETO:

A bobina do contator representa uma reatância indutiva, atravessada por corrente quando é energizada. A passagem do estado ligado para o desligado representa uma mudança de intensidade de corrente muito brusca, provocando um excesso de tensão. Os contatores possuem blocos chamados de blocos antiparasitas. Sobre os blocos antiparasitas é correto afirmar que:

A carga de um sistema elétrico está fechada em estrela, sendo suas impedâncias Za, Zb e Zc, conforme ilustrado abaixo.

Figura: Carga trifásica desequilibrada.

Za = 6 Ω

Zb = 12 Ω

Zc = 3 Ω

Assinale a alternativa CORRETA que corresponde a essa mesma carga em ligação triângulo, sendo suas impedâncias Zab, Zbc e Zca:

O conceito de carga ou potência natural, conhecido em inglês como Surge Impedance Loading (SIL), é de fundamental importância na análise da operação das linhas de transmissão (LT). Seja uma LT trifásica de 230 kV de comprimento igual a 280 km, com os seguintes parâmetros de serviço (sequência positiva):

R = 0,05 Ω/km_______ L = 1,44 mH/km__________ C = 4,00 nF/km

Assinale qual é o valor aproximado do SIL por fase:

Você e sua equipe modelam uma planta (física) obtendo sistemas lineares invariantes no tempo, em Espaço de Estados, com uma entrada e uma saída. As matrizes de estado (A), de entrada (B), de saída (C) e de transmissão direta (D) de sua modelagem são, respectivamente:

$\left[\begin{array}{cc}0& 1\\ -5& -4\end{array}\right]$, $\left[\begin{array}{c}0\\ 1\end{array}\right]$, $\left[-30\right]$ e $\left[0\right]$.

Dentre os demais modelos obtidos pelos integrantes de sua equipe, apresentados a seguir e com dimensões compatíveis com a modelagem que você realizou, é equivalente, do ponto de vista de entrada e de saída, ao seu modelo aquele descrito na opção:

Considere uma onda eletromagnética que se propaga na direção z de um determinado meio, polarizada na direção x, cujo vetor campo elétrico E(z,t) é dado pela seguinte equação:

E(z,t) = 2e^-0,001z cos(600$\pi$ $\times$ 10⁶t + 4$\pi$z)$\overrightarrow{\mathbf{a}}$_x

A partir da análise de sua equação do campo elétrico, verifica-se que a onda possui

De acordo com as definições relativas à Luminotécnica, assinale a alternativa correta.

Considerando o sistema da Figura 2 acima, e também os dados técnicos das cargas, analise as seguintes assertivas:

Quais estão corretas?

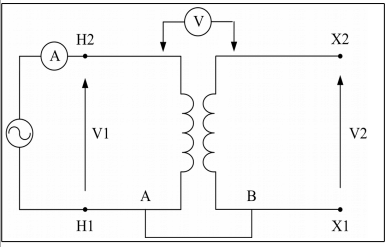

Considere a figura a seguir.

A figura mostra um esquema para ensaio de transformador conhecido como método da corrente alternada. Aplica-se tensão alternada nos terminais de tensão superior do transformador monofásico e avalia-se a tensão no voltímetro V. Este método consiste em determinar

Para se obter uma regulação de tensão de 0% (zero por cento) num alternador síncrono CA, é necessário que:

O esquema mostrado a seguir, ilustra a operação de um robô industrial que tem como objetivo, fazer desenhos na “Folha”. Para tanto, são usados dois sistemas de coordenadas, “Referência” e “Objeto”, sendo os eixos X, Y e Z do “Objeto” paralelos aos seus respectivos eixos do sistema “Referência”. A ferramenta do robô industrial é uma “caneta”, sistema “Objeto”, que está posicionada em (100; 200; 500) em relação ao sistema “Referência” e com a respectiva especificação da orientação da ponta da caneta “para cima”. Assinale a especificação da orientação da ferramenta “caneta” quando a ponta da mesma estiver “para baixo”, perpendicular ao plano da “Folha”.

Um voltímetro analógico possui um erro de 5% de fundo de escala. O voltímetro está na escala de 600 volts, sendo utilizado para medir uma tensão de 300V. Qual é o erro percentual da medida?
