Considere a figura abaixo.

A lógica de operação executada pelo relé é chamada de

A medição das características elétricas de um dispositivo sensor que utiliza o efeito fotovoltaico apresentou os seguintes resultados: tensão de máxima potência V_MP= - 0,33 V; corrente de máxima potência I_MP= 1,21x10-9 A; tensão de circuito aberto V_OC= - 0,40 V; e corrente de curto circuito ISC= 1,31 x 10^-9 A.

A partir dos parâmetros medidos, o Fator de Forma (FF) do sensor é de

Considere a seguinte proposição: o motor de um tanque misturador de produtos deve ser ligado por dez segundos, assim que o usuário pressionar o botão de contato momentâneo.

O bloco funcional previamente programado, que satisfaz a condição, consta em

Um engenheiro registrou medições fasoriais de um sistema trifásico e as denotou por "Fase X: (Magnitude; Ângulo de Fase)”, sendo X as fases A, B ou C. Dadas as informações a seguir sobre as correntes:

Fase A: (30 A; 30°)

Fase B: (30 A; -90°)

Fase C: (30 A; 210°)

A corrente de sequência zero, no relatório do engenheiro, é:

Os parâmetros ABCD obtidos após a interligação em cascata da linha de transmissão e do transformador serão iguais a

De acordo com, Sadiku (2012, p.166) “se existe um campo elétrico em uma região formada por dois meios diferentes, as condições que o campo deve satisfazer, na interface de separação entre os meios, são chamadas condições de fronteira.”

Está correto apenas o que se afirma em

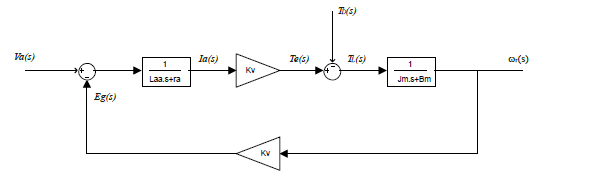

Os polos da função de transferência da figura a seguir, considerando TD = 0, são expressos por:

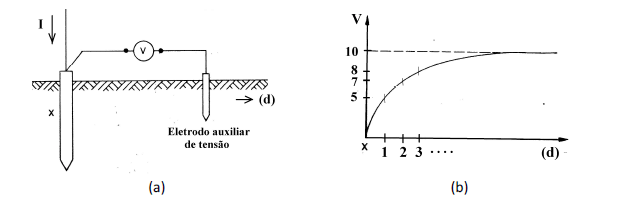

A figura (a) ilustra um procedimento para medir a resistência do eletrodo de aterramento (X), imerso num solo homogêneo. Para tanto, injeta-se uma corrente elétrica no eletrodo, por meio de uma fonte de tensão auxiliar e isolada da rede elétrica. Para o levantamento da curva (b), utilizando-se de um voltímetro digital, mede-se a queda de tensão, cuja referência é o eletrodo (X), em direção a um ponto distante, com incrementos na distância (d) de 1 m em 1 m.

Sobre a figura (a) e a curva de potencial (b), assinale a afirmativa INCORRETA.

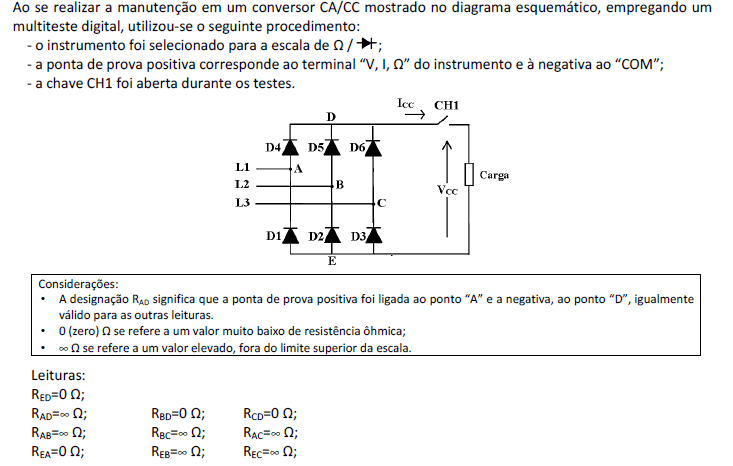

Com base nas medições, é possível deduzir que

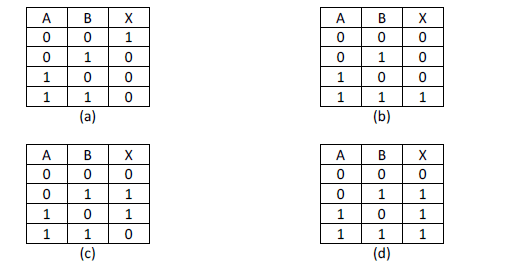

A seguir são apresentadas 4 tabelas verdades das principais portas lógicas utilizadas em Eletrônica Digital.

Qual alternativa apresenta as portas lógicas na ordem em que estão dadas (a), (b), (c) e (d)?
