Questões de Concurso sobre ConceitosBásicos

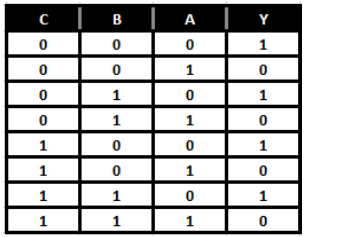

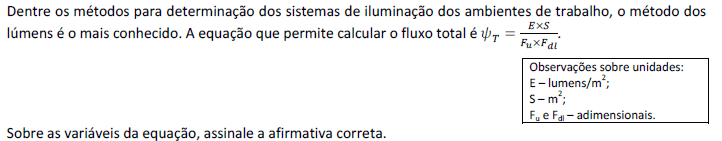

Considere a tabela verdade apresentada a seguir e escolha a alternativa que indique a expressão booleana equivalente.

As correntes de curto-circuito, também conhecidas como correntes de defeito, frequentemente adquirem valores de grande intensidade, porém com limitada duração de tempo. Seus valores máximos estão compreendidos entre 10 e 100 vezes à corrente nominal, sendo limitada apenas pela impedância da instalação e a localização do defeito. Sobre as correntes de curto-circuito, informe se são verdadeiras (V) ou falsas (F) as afirmativas abaixo.

(...) Nos circuitos altamente indutivos, a corrente de curto-circuito é constituída somente por sua componente simétrica.

(...) Quando o circuito é predominantemente resistivo, o amortecimento da componente contínua é extremamente rápido.

(...) Quando o circuito é predominantemente reativo-indutivo, o amortecimento da componente contínua é lento.

(...) As correntes de curto-circuito, nos terminais dos geradores, possuem apenas um período de regime permanente.

A alternativa que apresenta a sequência correta é

Adotando-se como variáveis de estado x₁ = Vc (tensão no capacitor) e x₂ = I_L (corrente no indutor) para o circuito a seguir, a representação em espaço de estados é:

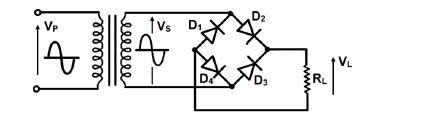

A figura apresenta um circuito retificador de onda completa em ponte.

Sobre esse circuito, marque V para as afirmativas verdadeiras e F para as falsas. ( ) No circuito apresentado, a polaridade da tensão do secundário do transformador acompanha a polaridade da tensão do primário.

( ) Nesse retificador, a corrente média nos diodos corresponde a um quarto da corrente média na carga.

( ) No intervalo de tempo em que a tensão VS do secundário é positiva, os diodos D2 e D4 conduzem em série.

( ) Quando VS é positivo, a tensão reversa sobre os diodos D1 e D3 é igual à tensão do secundário do transformador.

Assinale a sequência correta.

Em um inversor de frequência, tipo escalar, a curva V/F foi parametrizada de modo a enviar 50 Hz ao motor da máquina operatriz sob o seu controle. Nessa condição, verifica-se o motor operando com 50 Hz/300 V. Em um determinado momento o inversor recebe uma nova instrução da unidade de lógica para enviar 60 Hz ao motor. Mediante o novo estado, considere:

I. Não houve mudança no torque.

II. A parametrização foi alterada.

III. A modulação PWM passou a gerar pulsos mais largos.

IV. O valor da tensão não foi alterado.

Está correto o que se afirma APENAS em

Analise as afirmativas abaixo, dê valores Verdadeiro (V) ou Falso (F), tendo como base o assunto Descargas Atmosféricas.

-

( ) A descarga atmosférica terra nuvem no modelo utilizado na engenharia elétrica é a descarga de retorno: inicialmente se tem uma descarga dentro da nuvem e, em seguida a ela, uma descarga descendente nuvem-terra, denominada líder.

( ) Quando uma descarga atmosférica se aproxima da terra, as cargas vão se dispersando, diminuindo o campo elétrico, porém aumentando a área de ação da descarga.

-

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

A corrente em um indutor ideal, de indutância L = 0,4 H, varia com o tempo conforme o gráfico abaixo.

A tensão elétrica no indutor no trecho AB, em volt, é

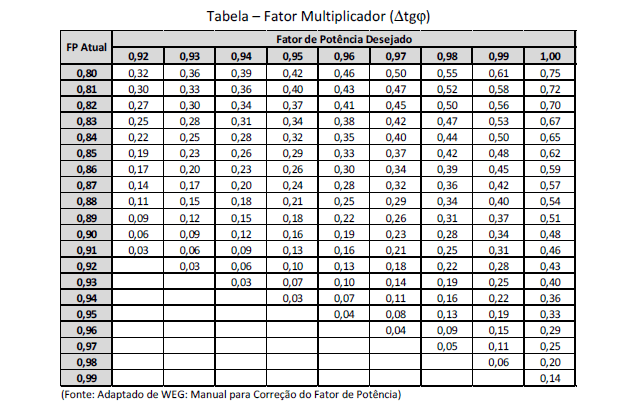

Com o auxílio da tabela, um Engenheiro Eletricista deseja realizar a correção do fator de potência de uma instalação cuja demanda média calculada foi 892,8 kVA para um fator de potência 0,84. Desejando corrigi-lo para 0,95, e considerando que no comércio local só existem células capacitivas de 30 kVAr, quantas células o Engenheiro Eletricista precisa comprar para realizar a correção do fator de potência?

Considere o trecho de programação Ladder abaixo.

A função lógica relativa é:

Analise a simbologia da figura a seguir.

Quais símbolos representam, respectivamente, motor série de corrente contínua, gerador fotovoltaico e interruptor seccionador?

Analise as afirmativas abaixo e assinale a alternativa correta. Dando sequência aos testes, você tem que apresentar qual a eficiência do transformador quando o mesmo estiver completamente carregado e com fatores de potência de: 90%; 60% e 40%.

I. Com FP de 90% = 97,1%.

II. Com FP de 60% = 95,7%.

III. Com FP de 40% = 90,9%.

Dos valores apresentados estão corretos.
