A matriz de transferência para o sistema representado pelas equações a seguir é:

O mapa de Karnaugh é um método gráfico usado para simplificar uma equação lógica ou para converter uma tabela verdade no seu circuito lógico correspondente, de uma forma simples e metódica. Utilizando o mapa de Karnaugh, qual alternativa apresenta a simplificação para a tabela verdade de quatro entradas A,B,C,D e uma saída (S) ao lado?

Uma fresadora industrial que opera por 10 horas diárias apresentou as seguintes falhas (F) em determinado dia: F1 por 12 minutos; F2 por 25 minutos; F3 por 10 minutos; F4 por 20 minutos; e F5 por 23 minutos.

Nesse caso, o tempo médio, em minutos, entre as falhas foi igual a

Sobre automação de sistemas elétricos, marque V para as afirmativas verdadeiras e F para as falsas.

( ) A memória EPROM armazena os dados variáveis e temporários em um CLP, tais como correntes, tensão, alarmes, que podem ser eliminados quando da perda da fonte de tensão auxiliar.

( ) Structured Text (ST) ou texto estruturado é uma linguagem de programação mais elaborada, considerada de alto nível, que usa o princípio de criação de sentenças para definir e informar ao CLP qual a lógica necessária em determinado ponto.

( ) O protocolo de comunicação Profibus PA (Automação de Processos) é empregado na comunicação com sensores e atuadores discretos (on/off ), utiliza um gateway entre o Profibus DP (Periféricos Descentralizados) e o AS-I (Interface Sensor/Atuador) para acesso a esses atuadores.

( ) Gateway é um dispositivo de tradução de protocolo em hardware ou software que permite que os usuários que trabalham em uma rede possam acessar outra rede.

Assinale a sequência correta.

A correção do fator de potência tem por objetivo a especificação da potência reativa necessária para elevação do fator de potência, de forma a evitar a ocorrência de cobrança pela concessionária dos valores referentes aos excedentes de demanda reativa e de consumo reativo e a obtenção dos benefícios adicionais em termos de redução de perdas e de melhoria do perfil de tensão da rede elétrica. Sobre dispositivos e equipamentos utilizados na correção de fator de potência, analise as afirmativas.

I - Para se evitar sobretensões por autoexcitação após a abertura do contator, a potência dos capacitores não deve ser maior do que a potência reativa consumida pelo motor em vazio.

II - Enquanto o fechamento de um circuito capacitivo é simples, o mesmo não ocorre com a operação de abertura, devido ao arco formado que provocará a redução da vida útil do equipamento.

III - Um controlador automático de fator de potência é utilizado para ligar ou desligar contatores que acionam os estágios do banco de capacitores, além de poder realizar a monitoração de circuitos trifásicos com desequilíbrios de carga entre as fases.

IV - A combinação de cargas de características não lineares e a crescente aplicação de capacitores nos sistemas elétricos das concessionárias de energia tornam o sistema suscetível à ocorrência de ressonâncias, na faixa de centenas de hertz.

Está correto o que se afirma em

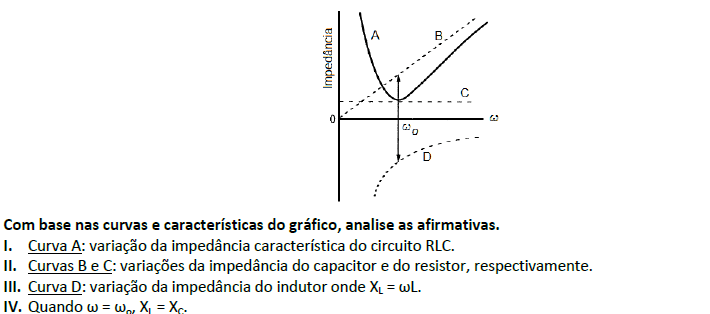

O gráfico a seguir representa as curvas da impedância em função de ω de circuito RLC; analise-o.

Estão corretas apenas as afirmativas

Um chopper step-up opera com uma frequência de chaveamento de 2 kHz a partir de uma fonte de alimentação DC no valor de 100 V.

Considerando a resistência da carga no valor de 2 Ω e a tensão de saída no valor de 250 V, o valor do tempo em que a chave fica ligada durante cada ciclo é, aproximadamente, de

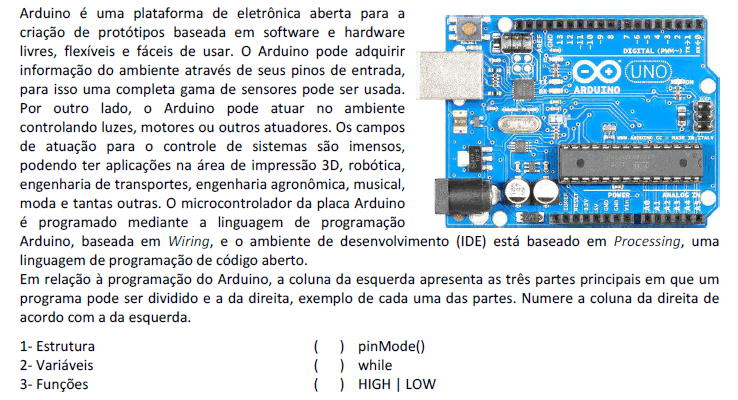

Assinale a sequência correta.

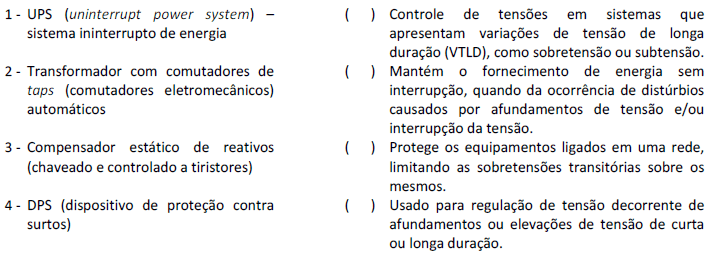

A coluna da esquerda apresenta as soluções para os problemas de qualidade da energia elétrica e a da direita, as ações sobre o sistema elétrico. Numere a coluna da direita de acordo com a da esquerda.

Marque a sequência correta.

Considere as proposições abaixo sobre o multímetro.

I. Para medir com maior precisão a tensão eficaz de uma rede elétrica sujeita a distorção por harmônicos deve-se utilizar um multímetro TRUE RMS.

II. Usando um multímetro digital com o seletor em 200 VDC, a medida da tensão de uma rede elétrica monofásica deve ser nula.

III. No multímetro analógico composto apenas de ohmímetro, voltímetro DC e AC e amperímetro DC, a bateria do instrumento tem a função de alimentar apenas o circuito do ohmímetro.

Está correto o que se afirma em

Considere as assertivas a seguir sobre a previsão de carga.

I A carga a considerar para um equipamento de utilização é a potência nominal por ele absorvida, dada pelo fabricante ou calculada a partir da tensão nominal, da corrente nominal e do fator de potência. II Nos casos em que for dada a potência nominal fornecida pelo equipamento (potência de saída), e não a absorvida, devem ser considerados o rendimento e o fator de potência.

III Para os aparelhos fixos de iluminação a descarga, a potência nominal a ser considerada deve incluir a potência das lâmpadas, as perdas e o fator de potência dos equipamentos auxiliares.

IV Em halls de serviço, salas de manutenção e salas de equipamentos, tais como casas de máquinas, salas de bombas, barriletes e locais análogos, deve ser previsto no mínimo um ponto de tomada para os circuitos terminais respectivos, o qual deve ser atribuída uma potência de no mínimo 100 VA.

Das assertivas acima, apenas:

O circuito a seguir é um:

Considere a existência de dois meios distintos, I e II. O meio I é formado por um espaço livre e está localizado na região z < 0. O meio II, localizado na região z $ 0, é formado por um material dielétrico sem perdas cujas permeabilidades elétrica e magnética são, respectivamente, iguais a 2g0 e 8μ0. Suponha que uma onda plana se propague, no meio I, com H = 12 cos (108 t -1/3 z) ax mA/m e incida, perpendicularmente, sobre o meio II, gerando uma onda refletida de Hr = 4 cos (108 t + 1/3 z) ax mA/m e uma onda transmitida.

Com base nessas informações, assinale a opção que apresenta corretamente a onda transmitida no meio II.
