Questões de Concurso sobre Medidas Elétricas

Indique qual instrumento é utilizado para medir a resistência de isolamento de cabos e equipamentos elétricos.

O SAMAE de Blumenau possui diversas subestações abrigadas de distribuição de energia destinadas ao atendimento de suas Estações de Tratamento de Água (ETAs). Durante uma inspeção técnica em uma dessas subestações, um engenheiro eletricista identificou a necessidade de avaliar a qualidade das conexões elétricas em barramentos e terminais de potência. Para isso, tornou-se necessário medir resistências de contato extremamente baixas, a fim de detectar possíveis pontos de aquecimento, oxidação ou mau contato, que podem comprometer a confiabilidade e a segurança do sistema elétrico. Considerando a precisão requerida e a natureza das grandezas envolvidas, o instrumento mais adequado para realizar esse tipo de medição é o:

O multímetro é um instrumento utilizado pelo eletricista para medir:

Um consumidor que possui demanda contratada de 75.000 watts e apresenta fator de carga igual a 0,50 consome, em 30 dias, a energia ativa, em megawatts hora, igual a

A correta medição das grandezas elétricas é essencial para diagnóstico e manutenção de circuitos. À luz do texto, o instrumento utilizado para medir corrente elétrica é o:

Com relação às medidas elétricas, assinale a opção correta.

Em um processo de manutenção, um técnico precisa medir a resistência de isolamento de um motor elétrico para verificar a integridade do verniz dos enrolamentos. O instrumento convencional (multímetro) não é adequado para essa tarefa devido à baixa tensão de teste que utiliza. Para esta finalidade específica, deve-se utilizar um instrumento que aplica uma alta tensão (geralmente de 500 V, 1000 V ou mais) para medir resistências de altíssimo valor. Sobre o instrumento e o procedimento, analise as afirmativas a seguir.

I.O instrumento a ser utilizado é o megôhmetro, que é projetado para medir resistências de isolação na ordem de megaohms (M Ω) ou gigaohms (GΩ).

II.Durante o teste com o megôhmetro, o motor deve estar completamente desenergizado e desconectado de qualquer fonte de alimentação para garantir a segurança e a precisão da medida.

III.O resultado do teste é considerado satisfatório se a resistência medida for inferior a 1 kΩ , indicando boa condutividade entre a carcaça e os enrolamentos.

Está correto o que se afirma em:

As medidas elétricas são fundamentais para a análise e controle de circuitos elétricos. As principais grandezas medidas são tensão (em volts), corrente (em amperes), e resistência (em ohms). Multímetros são dispositivos comuns usados para medir essas grandezas, podendo operar em modos diferentes para medir corrente contínua (CC) ou corrente alternada (CA). A precisão das medições depende da correta utilização dos instrumentos de medição e do conhecimento das características do circuito em análise.

Avalie as seguintes afirmações:

I. Um multímetro configurado para medir corrente deve ser conectado em paralelo com o componente do circuito.

II. A medição de tensão deve ser feita em paralelo ao componente ou parte do circuito onde se deseja verificar a diferença de potencial.

III. Para medir a resistência em um circuito, o multímetro deve estar configurado no modo de medição de resistência, e o circuito deve estar desenergizado.

IV. Ao medir corrente contínua (CC) com um multímetro, não é necessário observar a polaridade, pois o dispositivo ajusta automaticamente.

Assinale a alternativa que apresenta APENAS as afirmações corretas.

Muitos instrumentos de medidas elétricas possuem um espelho, logo abaixo da escala graduada, conforme ilustrado na Figura. Nesses casos, a medida deve ser realizada, quando a posição do observador permite que o ponteiro e sua imagem no espelho coincidam.

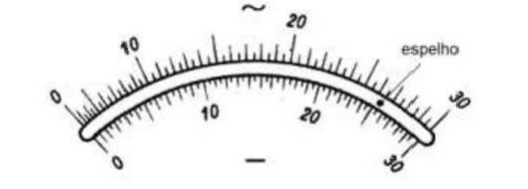

Figura - Espelho para correção do erro de paralaxe (adaptada de LEÃO, Fábio Bertequini; KUROKAWA, Sérgio. Introdução a medidas elétricas. Ilha Solteira: UNESP)

O que causa o erro de paralaxe, ao realizar uma leitura em um multímetro analógico?

Em um frequencímetro digital, o divisor de frequência é selecionado em T=10s e o valor lido no display foi C=10³ .

Neste experimento, o valor da frequência medida foi de

A medição é realizada estabelecendo uma relação numérica entre uma grandeza e outra, de mesma espécie, tomada como unidade. Medidas elétricas são realizadas com a utilização de instrumentos que permitem a quantificação de grandezas cujo valor não poderia ser determinado pelos sentidos humanos.

O voltímetro é um instrumento utilizado para medir tensão elétrica. Uma das características construtivas mais importantes desse instrumento é:

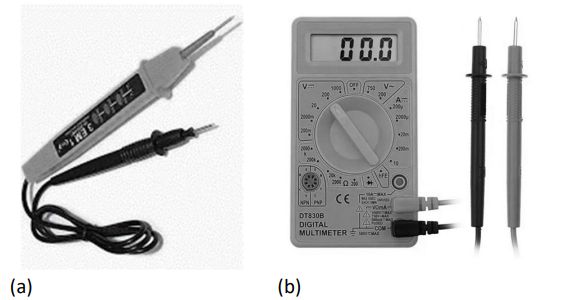

As figuras a seguir apresentam dois aparelhos muito utilizados para realizar medidas elétricas:

Os aparelhos (a) e (b) são conhecidos, respectivamente, como:

Em uma manutenção em repartição pública, o eletricista precisa selecionar os materiais corretos para execução de serviços. Associe a Coluna A (material) com a Coluna B (finalidade).

Coluna A

1 - Disjuntor diferencial residual (DR)

2 - Eletroduto metálico

3 - Multímetro digital

4 - Luvas isolantes

Coluna B

(__)Medição de tensão, corrente e resistência.

(__)Proteção contra choques elétricos por fuga de corrente.

(__)Condução e proteção mecânica de cabos elétricos.

(__)Proteção individual contra contato elétrico.

Qual das alternativas abaixo representa os números da coluna A, preenche corretamente a sequência da coluna B:

Qual a unidade de medida de tensão elétrica?

Para medir potência ativa em sistemas trifásicos desbalanceados a três fios usando apenas dois wattímetros, utiliza-se o método dos dois wattimetros, que permite determinar também o fator de potência do sistema.

Em um serviço de instalação elétrica predial, o eletricista está utilizando um multímetro. Qual é a função principal desse instrumento?

Durante a manutenção elétrica de um centro cultural público, foi necessário verificar se os condutores e o sistema de aterramento estavam devidamente interligados. O instrumento utilizado para esse tipo de análise, que mede continuidade elétrica, tensões e resistência em diversos pontos da instalação, é o ______.

Qual alternativa abaixo preenche corretamente a lacuna?

Para a medição de grandezas elétricas tanto o conhecimento na operação dos equipamentos quanto seus princípios de funcionamento são fundamentais. Com base nos princípios e nas propriedades desses instrumentos, bem como as naturezas das grandezas medidas, analise as afirmativas a seguir.

I. O terrômetro é um instrumento de medidas elétricas destinado à medição da resistência de isolamento dos dispositivos ou equipamentos elétricos (motores, transformadores, redes de eletrodutos metálicos, cabos etc.).

II. Para a medição de correntes mais baixas, liga-se exatamente ao instrumento um resistor em paralelo, designado por derivador, também conhecido como shunt.

III. Medidores de tensão ou voltímetros são medidores de corrente com elevada resistência interna, quando é aplicada uma tensão, circula uma determinada corrente que provoca a deflexão do ponteiro.

Está correto o que se afirma apenas em

Os aparelhos utilizados para medir Resistência, Corrente Elétrica e Tensão, nessa ordem são:
