Questões de Concurso sobre Medidas Elétricas

Durante a manutenção elétrica de um centro cultural público, foi necessário verificar se os condutores e o sistema de aterramento estavam devidamente interligados. O instrumento utilizado para esse tipo de análise, que mede continuidade elétrica, tensões e resistência em diversos pontos da instalação, é o ______.

Qual alternativa abaixo preenche corretamente a lacuna?

Em um sistema de comunicação de dados utilizado em um laboratório de instrumentação da UFABC, sinais provenientes de sensores analógicos são transmitidos para um microcontrolador responsável pelo processamento digital das informações. Com base nesse contexto, assinale a alternativa correta sobre o funcionamento do sistema de comunicação e a conversão analógico/digital (A/D).

Para a medição de grandezas elétricas tanto o conhecimento na operação dos equipamentos quanto seus princípios de funcionamento são fundamentais. Com base nos princípios e nas propriedades desses instrumentos, bem como as naturezas das grandezas medidas, analise as afirmativas a seguir.

I. O terrômetro é um instrumento de medidas elétricas destinado à medição da resistência de isolamento dos dispositivos ou equipamentos elétricos (motores, transformadores, redes de eletrodutos metálicos, cabos etc.).

II. Para a medição de correntes mais baixas, liga-se exatamente ao instrumento um resistor em paralelo, designado por derivador, também conhecido como shunt.

III. Medidores de tensão ou voltímetros são medidores de corrente com elevada resistência interna, quando é aplicada uma tensão, circula uma determinada corrente que provoca a deflexão do ponteiro.

Está correto o que se afirma apenas em

Os aparelhos utilizados para medir Resistência, Corrente Elétrica e Tensão, nessa ordem são:

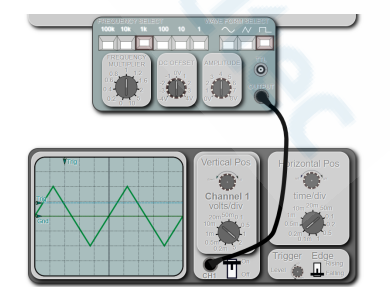

Analise a figura abaixo e assinale a alternativa que indica o erro existente nesse contexto.

Um voltimetro que não realiza a medição do valor RMS verdadeiro, ao ser utilizado para medir a tensão de uma onda triangular com amplitude de 100$\sqrt{2}$ , exibirá o valor de 100 V.

A ponte de Wheatstone pode ser utilizada em instrumentação eletrônica para medir grandezas físicas, como temperatura e pressão.

Em uma nova loja de um shopping center, serão instaladas 12 lâmpadas LED de 12 W e 8 lâmpadas Dicroica LED de 5 W na vitrine. A iluminação da loja ficará permanentemente acesa durante todo o funcionamento do shopping, que é de 12 horas de segunda a sábado (das 10h até às 22h) e de 8 horas no domingo (das 14h até às 22h). Determine o consumo de energia elétrica mensal em iluminação considerando um mês de 28 dias.

Durante uma atividade prática no laboratório de eletrônica da UFABC, o técnico precisa verificar o correto funcionamento de um circuito amplificador de sinal senoidal. Para isso, ele deve:

1. Medir a amplitude e a frequência do sinal de saída.

2. Comparar a forma de onda de entrada e saída.

3. Certificar-se de que o circuito está sendo alimentado corretamente.

Considerando os instrumentos disponíveis no laboratório, como multímetro, alicate amperímetro, osciloscópio e gerador de funções, assinale a alternativa correta quanto ao uso adequado desses equipamentos nessa situação.

A sensibilidade, em Ω/V, de um voltímetro de bobina móvel que precise de 0,04 mA para que seu ponteiro atinja o máximo da escala graduada é igual a

Um voltímetro apresenta baixa impedância entre as pontas de prova.

Se as fontes de tensão forem de corrente contínua e se desejar medir o valor médio da tensão no ramo central do circuito, será correto utilizar um voltímetro adequado com os terminais dele em paralelo com os pontos X e Y.

Um condomínio residencial possui 4 prédios iguais com potências instaladas de 75kW. A potência demandada de todo o condomínio é de 200kW.

Sabendo-se que o fator de demanda global de cada prédio é de 0,8, o fator diversidade do condomínio é igual a

Considerando-se a representação fasorial de tensão e corrente em um circuito, o fator de potência é definido como o seno da diferença de fase entre a tensão e a corrente na carga, ou seja, é igual ao seno do ângulo da impedância da carga.

Assinale a opção que apresenta a denominação da paralisia muscular provocada pela circulação da corrente elétrica através dos tecidos nervosos que controlam os músculos e que impede que a pessoa largue um objeto usando os músculos voluntariamente.

Em um instante inicial, em um tanque com 500 L de água pura, começa a entrar uma mistura de água com corante, a uma taxa de 5 L/min, que possui concentração de 200 g/L de corante. Simultaneamente, o líquido do tanque, que é mantido sempre bem misturado, é drenado a uma taxa de 5 L/min.

Com base nessa situação hipotética, assinale a opção que corresponde ao instante, dado em minutos, contados desde o instante inicial, em que a massa de corante presente no tanque é igual a 30 kg.

Assinale a alternativa que apresenta uma característica essencial em um amperímetro para garantir medições precisas e seguras.

Um equipamento elétrico trifásico de 40kVA possui um regime de trabalho constante e apresenta um fator de potência de 0,866 indutivo.

Para elevar o fator de potência à unidade, deve-se instalar um banco de capacitores de

As grandezas fundamentais em circuitos elétricos, quando nos referimos ao cenário da eletrodinâmica, são aquelas relacionadas às quantidades e às medidas elétricas essenciais que descrevem o comportamento dos circuitos, proporcionando uma compreensão abrangente do comportamento elétrico dos componentes e dos sistemas. Com relação às fundamentais e sua unidade de medida definida pelo Sistema Internacional (SI), numerar a 2ª coluna de acordo com a 1ª e, após, assinalar a alternativa que apresenta a sequência CORRETA:

(1) Tensão.

(2) Corrente elétrica.

(3) Resistência elétrica.

(4) Potência elétrica.

(5) Energia elétrica.

( ) Joule (J).

( ) Volt (V).

( ) Watt (W).

( ) Ohm (Ω).

( ) Ampere (A).

Qual é a função de um multímetro em um laboratório de eletrônica?
