Questões de Concurso sobre Medição de energia elétrica ativa e reativa

A energia elétrica consumida por um equipamento ou instalação é definida como

O kerma (K) é definido como a expectativa da energia transferida para partículas carregadas por unidade de massa em um ponto de interesse, incluindo perdas radiativas. Com base nessa definição, pode-se afirmar que o kerma:

Um chuveiro elétrico alimentado por uma rede de 220 VCA aquece a água até 36 ºC, drenando uma corrente de 20A. Considerando que esse chuveiro é utilizado por 1 hora todos os dias, quanta energia ele consome em um período de 1 mês?

Durante a execução de uma instalação elétrica predial, o eletricista precisa preencher a placa de identificação e o relatório de testes, registrando as grandezas medidas com suas unidades corretas no Sistema Internacional (SI), conforme padronização técnica. Assinale a alternativa em que a grandeza e a unidade do SI estão corretamente associadas:

Em um projeto elétrico, a planta baixa de um pavimento foi elaborada na escala 1:200. Nessa planta, um trecho de eletroduto aparece com 4 centímetros de comprimento. Assinale a alternativa que apresenta o comprimento real desse eletroduto.

Considerando A = 14,2 ± 0,2 e B = 5,3 ± 0,1 como os resultados de duas medições, assinale a opção em que são apresentados, respectivamente, os valores máximo e mínimo que a soma A + B pode assumir.

O fasímetro é um instrumento que pode ser empregado para determinar o fator de potência de uma carga ou instalação, por meio da determinação do cosseno do ângulo da corrente medida.

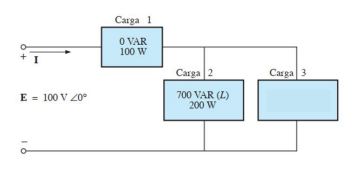

São dadas as potências ativas e reativas consumidas pelas cargas 1 e 2, conforme indicado no circuito a seguir:

Considerando-se a potência aparente das três cargas igual a 1000 VA e o fator de potência total da instalação visto pela fonte E igual a 0,8 indutivo, as potências ativa e reativa da carga 3 são, respectivamente,

A prefeitura universitária está realizando levantamento do consumo de energia elétrica com base em um projeto elaborado para as futuras instalações do centro desportivo de uma universidade que será reformado. Para os vestiários, um masculino e outro feminino, o projeto descreve que cada vestiário deverá conter:

1. 8 chuveiros elétricos de 6.000 W.
2. 4 torneiras elétricas de água quente de 3.000 W.
3. 20 lâmpadas LED de 12 W.
4. 2 secadores de cabelo de 1.500 W.

Considere como média diária de uso para cada equipamento:

Chuveiros: 4 horas, eventos de 20 minutos de permanência por usuário durante o dia.

Torneiras elétricas: 1 hora, eventos de 5 minutos por usuário.

Lâmpadas: ligadas desde as 6 da manhã até as 22 horas: 16 horas diárias.

Secador de cabelo: 1 hora.

O centro desportivo irá funcionar de segunda a sábado, ou seja, 24 dias por mês, no horário das 6h da manhã até as 22h da noite. Com base nos dados apresentados, qual será o consumo de energia elétrica mensal dos vestiários do centro desportivo?

Em um circuito monofásico de 127 V que alimenta um forno elétrico resistivo, foi medida uma corrente elétrica constante de 12,5 A , durante 22 minutos. Assinale a alternativa que apresenta corretamente a energia elétrica consumida por este forno nesse período. As alternativas podem conter arredondamentos numéricos nas casas decimais:

Em uma nova loja de um shopping center, serão instaladas 12 lâmpadas LED de 12 W e 8 lâmpadas Dicroica LED de 5 W na vitrine. A iluminação da loja ficará permanentemente acesa durante todo o funcionamento do shopping, que é de 12 horas de segunda a sábado (das 10h até às 22h) e de 8 horas no domingo (das 14h até às 22h). Determine o consumo de energia elétrica mensal em iluminação considerando um mês de 28 dias.

A instalação elétrica de um edifício é alimentada em tensão trifásica com valor de 13,8 kV. Nessa instalação, a energia ativa medida durante o intervalo de uma hora é denominada por EA e a energia reativa medida durante o mesmo intervalo de uma hora é denominada por ER. O fator de potência, fp, para o período de medição de uma hora é:

Uma fábrica consome uma potência ativa de 50kW, com um fator de potência de 0,75, durante um período de 8 horas. Assinale a alternativa CORRETA, que mostra qual é a energia reativa consumida pela fábrica.

Um técnico em elétrica está realizando a instalação de medidores de energia elétrica em uma rede de distribuição. O medidor em questão é um medidor eletromecânico de um tipo específico para medição de energia ativa em um sistema trifásico. Considere o seguinte cenário:

-O técnico instala o medidor em um painel de distribuição que serve uma carga trifásica equilibrada.

-Após a instalação, o técnico faz a leitura inicial do medidor, que mostra um valor de 500 kWh.

-O técnico registra a leitura do medidor após um período de 10 horas de operação, que é 800 kWh.

Com base no exemplo prático descrito, analise as afirmativas abaixo:

I.A leitura final do medidor representa o consumo total de energia desde a instalação do medidor.

II.Para determinar o consumo de energia em kWh durante o período de 10 horas, é necessário subtrair a leitura inicial da leitura final.

III.O medidor de energia elétrica é capaz de medir somente a energia ativa e não a energia reativa ou aparente.

IV.A instalação do medidor deve ser feita de acordo com as especificações do fabricante, mas não é necessário verificar a calibragem do medidor após a instalação.

V.O consumo médio de energia por hora durante o período registrado pode ser calculado dividindo o consumo total registrado pelo número de 24 horas.

Escolha a opção que contém as afirmativas corretas:

No Sistema Internacional de Unidades (SI), considere a unidade de medida que corresponde à expressão 𝑘g. 𝑚². 𝑠⁻², formada a partir das unidades de base do SI. Qual é a grandeza elétrica associada a essa unidade de medida?

Atualmente, a energia elétrica é um insumo imprescindível para a sociedade, sendo necessária para a realização de diversas atividades, nas residências, no setor industrial, no agronegócio e outros. Antes de serem instalados, os medidores de energia precisam passar por alguns testes obedecendo normas específicas a fim de verificar a sua calibração (Miyasaka, 2020; IMS, 2024). Sendo assim, sobre o medidor de energia elétrica é verdadeiro afirmar que

A unidade kWh que vem na conta da concessionária de energia elétrica é a unidade da seguinte grandeza:

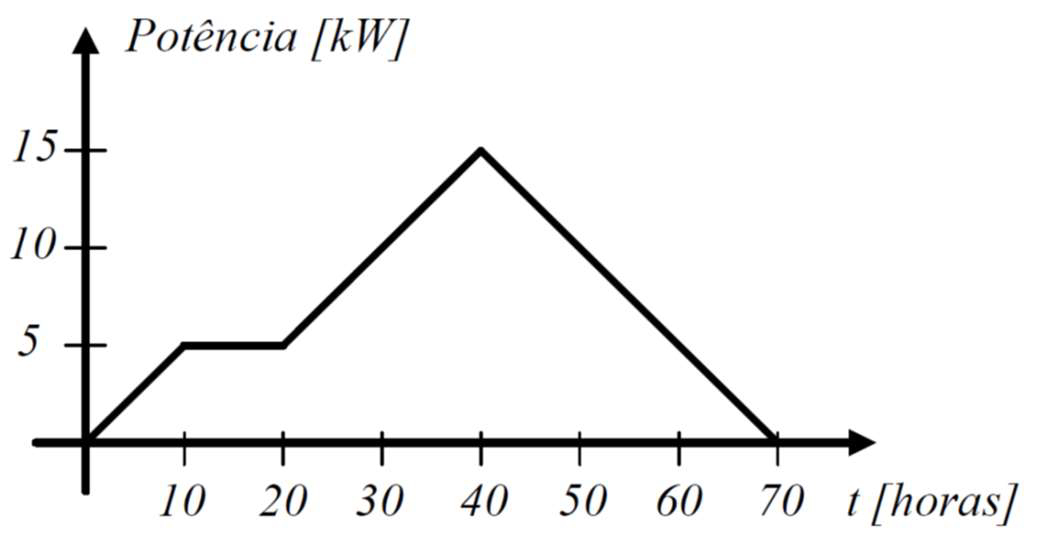

Analise a figura a seguir.

A figura representa a potência elétrica medida nos terminais de uma carga durante um período de 70 horas. A energia elétrica consumida pela carga durante esse período é igual a

Em circuitos de corrente alternada, a potência reativa é negativa quando suas cargas são:

Em um circuito CA, o número total de watts, volts ampères reativos e volts-ampères pode ser determinado usando-se o seguinte procedimento:

A potência real total do sistema em watts (P_T) é a soma das potências médias fornecidas a todos os ramos (1ª parte). A potência reativa total (Q_T) é a soma entre as potências reativas das cargas indutivas e a das cargas capacitivas (2ª parte). A potência total aparente é dada por S_T = √P_T² − Q_T² (3ª parte).

Quais partes estão corretas?
