Questões de Concurso sobre Medidas Elétricas

Considere A= 10010011, B=00111101, C=10000011 e D=11101110. Sabendo que A, B, Ce D estão no sistema de numeração binário, qual é o valor de ((A AND B) XOR (C OR D))?

A Tabela 1 mostra o consumo diário de duas cargas elétricas, identificadas como cargas 1 e 2. A Tabela 2 mostra algumas opções de ações de eficientização possíveis para cada uma dessas cargas.

Tabela 1 - Cargas elétricas de uma unidade consumidora

Tabela 2 - Possíveis ações de eficientização

Analise o efeito de cada opção da Tabela 2 sobre a redução de consumo global da unidade consumidora. Se cada opção fosse implementada isoladamente, qual delas resultaria em maior economia global de energia elétrica?

A presença de capacitores para a correção do fator de potência não impacta no consumo da potência ativa.

Uma pequena instalação tem alimentação bifásica em 300 V e 60 Hz. Sua carga consiste em 2 kW de fornos elétricos e 30 kVA de motores. Considera-se que os fornos são puramente resistivos (fator de potência unitário) e os motores possuem fator de potência atrasado igual a 0,6. Deseja-se corrigir o fator de potência da instalação ligando-se um banco de capacitores em paralelo com as cargas.

Assinale a alternativa que apresenta corretamente a capacitância em farads necessária para aumentar o fator de potência da instalação para 0,8.

Um loop de terra é formado quando dois ou mais pontos de um sistema elétrico que estão nominalmente no potencial de terra são conectados por um condutor de forma que estes pontos não se encontram no mesmo potencial, causando ruído e interferência.

A respeito do equipamento de medição de medidas elétricas executadas por um equipamento de medição, analise as afirmativas a seguir.

I. É mais preciso na medida em que repete a mesma leitura todas as vezes que ele realiza a medida de uma grandeza elétrica que não sofre variação.

II. É mais inexato na medida em que aponta um valor de uma grandeza elétrica mais distante do valor real.

III. Apresenta uma qualidade superior aquele que repete a mesma leitura na medição de uma grandeza elétrica.

Está correto o que se afirma em

A figura a seguir apresenta vários ramos com os sentidos e os módulos de correntes elétricas que se encontram em um nó.

A corrente I deve ser igual a

A unidade de energia no Sistema Internacional de Unidades, SI, é o joule. Os medidores de energia elétrica comumente instalados nas residências medem a energia em kWh.

Quanto vale, em joule, 1 kWh?

Na função de ohmímetro, um multímetro fornece tensão para o circuito por meio de sua bateria interna. Por esse motivo, a medição de resistência elétrica pode ser realizada com o circuito energizado.

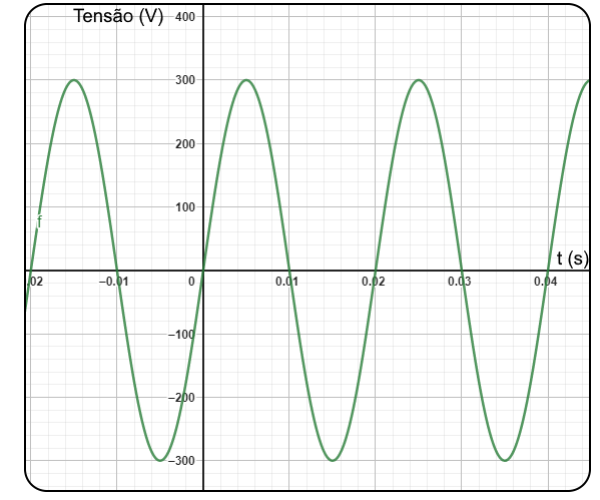

O sinal de tensão alternada abaixo foi obtido utilizando-se um osciloscópio ligado a um ponto energizado.

Esse sinal de tensão alternada possui os parâmetros elétricos de “tensão eficaz” e “frequência”, respectivamente, iguais a

Medir é o procedimento experimental pelo qual o valor momentâneo de uma grandeza física é determinado como um múltiplo e(ou) uma fração de uma medida estabelecida por um padrão e reconhecida internacionalmente.

Assinale a alternativa que não apresenta um tipo de Transformador de Corrente (TC).

A corrente nominal de linha do lado de alta tensão é igual a 10% da corrente nominal de linha do lado de baixa tensão.

Um consumidor atendido em 13,8 kV pretende atualizar sua subestação de entrada, que é baseada em um obsoleto relé primário eletromecânico.

O novo esquema de proteção dessa subestação será composto por um relé secundário e seu respectivo conjunto de transformadores de corrente.

Sabendo-se que a potência de curto-circuito trifásica simétrica no ponto de atendimento desse consumidor é 82,8 MVA, o transformador de corrente deve possuir relação de transformação de, no mínimo:

Sabendo que a faixa operacional de um sensor é entre 90 e 100°C, considere os valores da tabela a seguir:

Assinale a alternativa que apresenta CORRETAMENTE os valores de tensão e resistência que indicam um sensor com funcionamento adequado para esse gradiente de temperatura.

Assinale a alternativa que designa a unidade de medida de carga elétrica.

Em um transformador trifásico, a impedância de curto-circuito é igual a 2 + j·5 $\Omega$ e a corrente nominal no primário é igual a 6 A. A partir dessas informações, assinale a alternativa que apresenta o valor aproximado das perdas no cobre, em Watts (W), em condições nominais de operação.

A medição de pressão é de extrema importância em diversas áreas, como engenharia, indústria e saúde, pois permite monitorar e controlar processos, garantir a segurança e a eficiência de sistemas e realizar diagnósticos precisos.

Assinale a alternativa que apresenta corretamente um medidor de pressão.

A figura a seguir mostra um sinal de tensão v(t), periódico no tempo, formando um trem de pulsos de tensão.

Quando o sinal de tensão é aplicado a um resistor de 2 Ω, a potência média dissipada no resistor é

Assinale a alternativa correta sobre os dispositivos de medição de vazão.
