Questões de Concurso sobre Medidas Elétricas

Analise as afirmativas a seguir:

I. O amperímetro é um instrumento de medida utilizado para medir tensão elétrica.

II. O ohmímetro é um instrumento de medida utilizado para medir resistência elétrica.

Marque a alternativa CORRETA:

Um transformador monofásico está operando conectado como um autotransformador com tensão no primário de 300 V e tensão no secundário de 100 V. Nessas condições, o autotransformador tem potência nominal de 60 kVA.

Qual é a potência nominal do transformador, em quilovolt-ampère, quando operando na sua configuração original, ou seja, sem nenhuma conexão elétrica entre o primário e o secundário?

A respeito dos aparelhos eletrônicos de medidas, ohmímetros, voltímetros e amperímetros, utilizados em laboratório para medições de grandezas elétricas, constata-se que

Como é denominado o instrumento para detecção de falhas de isolamento entre cabos condutores devido à umidade ou degradação do isolamento?

Examine a figura abaixo.

Assinale a opção que apresenta o tipo de transformador de corrente exposto na figura acima.

Assinale a alternativa que preenche, correta e respectivamente, a tabela verdade abaixo, sabendo que o circuito lógico correspondente é um somador completo de um bit.

Assinale a alternativa correta para a representação binária do número hexadecimal ABBA.

Duas cargas pontuais positivas 𝑄₁ e 𝑄₂ estão afastadas uma da outra a uma distância 𝑑. Aplicando a lei de Coulomb nessas circunstâncias, as cargas 𝑄₁ e 𝑄₂ estão sujeitas a uma força de repulsão 𝐹 = 40 𝑁. Se a distância entre as cargas for reduzida à metade de 𝑑, o que acontece com a força de repulsão entre as cargas 𝑄₁ e 𝑄₂?

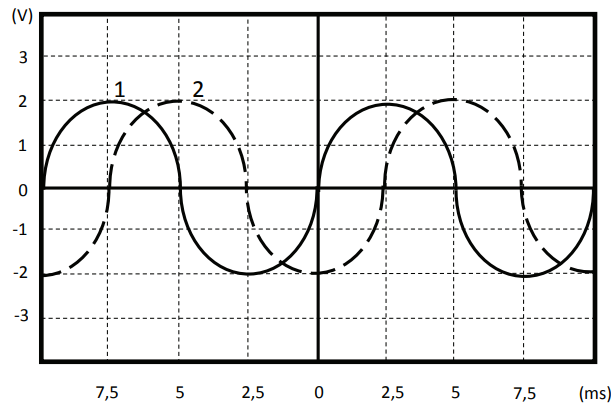

Os osciloscópios são instrumentos de medição relevantes no que se refere à medição de sinais elétricos e seus parâmetros. Podem medir frequência, período, amplitude e, inclusive, fase. Considere, na imagem, que a escala vertical está ajustada para 1 V / divisão e a escala horizontal está ajustada para 2,5 ms / divisão.

Neste contexto, pode-se afirmar que:

Um motor monofásico de corrente contínua do tipo “shunt” possui potência mecânica em seu eixo de 20HP e sua alimentação é de 500V.

Considerando que o rendimento desse motor é de 80% e a corrente de excitação de 2,2A, a corrente do induzido, é de

Dado: 1HP = 746W

Para medir a corrente elétrica em um diodo com um multímetro, o profissional deve conectar os dois terminais do equipamento aos terminais do diodo, sem remover nenhuma conexão do circuito original.

Sobre os wattímetros é correto afirmar que:

Considere um sistema trifásico composto por uma fonte simétrica e uma carga desequilibrada ligada a três fios.

A fase A da fonte possui módulo de 100V com ângulo zero e a sequência de fases é ABC. A carga apresenta nas fases A, B e C, respectivamente, resistores de valores 2$\Omega$, 4$\Omega$, e 4$\Omega$.

A diferença de potencial entre os neutros da fonte e os da carga é de

O gráfico abaixo representa a demanda de um dia de uma pequena fábrica. Analisando o gráfico, assinale qual seria o fator de carga para esse dia.

Um capacitor de 1 μF foi submetido à tensão conforme mostra a figura abaixo:

Qual o valor da corrente no capacitor entre o intervalo de 0 a 2μs?

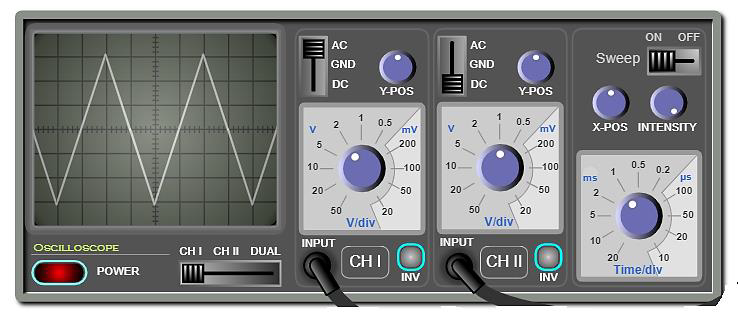

Observe o osciloscópio apresentado na Figura 10 e determine a tensão Vpp e o período da onda apresentada.

Figura 10

Sobre o conceito de tensão elétrica, é correto afirmar que: É a força que impulsiona os elétrons ________ nos fios. Sua unidade de medida é o _______.

A alternativa que preenche correta e respectivamente as lacunas, é

Adote a notação $X_2$ para um número X, em numeração binária, e $Y_{10}$ para um número Y, em numeração decimal. Desse modo, resolva a equação T=$247_{10}$ X ($15_{10}+101_2$) e assinale a opção que apresenta o valor de T, em decimal.

Uma fonte de tensão senoidal, com frequência de 60 Hz, teve o valor de sua amplitude de pico, medida em um osciloscópio, em 212 V.

O valor aproximado, em volts, da tensão eficaz dessa fonte de tensão é

Considere que a tensão de fase de um gerador trifásico é dada pela expressão:

v_G2 (t)$=\sqrt{2}\cdot 127$ cos (377 $\cdot$ t $-$ 120º) V

Em relação ao gerador, o valor da
