Questões de Concurso sobre Medidas Elétricas

Considere as seguintes formas de onda:

𝑖 = −5 cos(𝜔𝑡 − 50°)

𝑣 = 10 sen(𝜔𝑡 − 140°)

A relação de fase entre as formas de onda senoidais 𝑖 𝑒 𝑣 é:

Os termômetros que utilizam sistemas elétricos para medição de temperatura fazem essa medição através de variações de suas características elétricas.

São exemplos de termômetros elétricos

A corrente no secundário de um transformador de corrente suprindo uma determinada carga é de 3,5 A.

O valor da corrente no circuito primário sem correção, sabendo-se que o TC é de 400-5A, é igual a

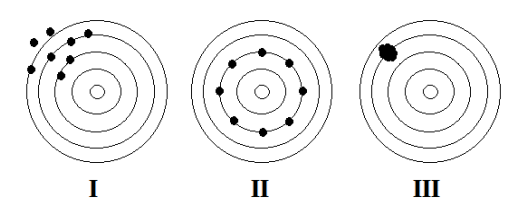

Um atirador disparou oito tiros em cada alvo com um revólver diferente, conforme figura abaixo:

A respeito dos impactos apresentados, é correto afirmar que

Convertendo o valor $779_{10}$ em seu equivalente hexadecimal, tem-se o seguinte valor:

Examine a figura abaixo.

Sabendo que os instrumentos de medição são considerados ideais, qual é o fasor de corrente lido no amperímetro apresentado no circuito da figura acima, sabendo que o voltímetro colocado nos terminais do resistor de 3 $\Omega$ indica 45 V?

Dado: $\sqrt{2}$ = 1,414.

Examine a figura abaixo.

Assinale a opção que apresenta o correto valor do Duty Cycle da forma de onda periódica apresentada na figura acima, considerando que o tempo no nível baixo $t_L=6ms$ e o tempo no nível alto $t_H=14ms$

Uma bateria de automóvel de 12 V, operando com sua resistência interna em 4 Ω, alimenta uma carga resistiva, que consome uma corrente elétrica de 0,5 A.

Qual é a potência, em W, dissipada pela carga resistiva?

Um militar da Marinha do Brasil, a pedido do seu encarregado, estudou os parâmetros de transformador localizado no sistema de controle de propulsão de um navio. Por meio dos valores fornecidos pelo fabricante, o militar observou que o enrolamento primário possuía indutância de 100 mH enquanto o enrolamento secundário apresentava um valor de 1600 mH. Ao considerar um fator de acoplamento de 0,5, qual é o valor da indutância mútua do transformador?

Com base no sistema internacional de unidades (SI), a unidade base da intensidade luminosa é:

Em um ambiente há três lâmpadas especificadas como 220 V/60 W. Considerando que nessa localidade o custo da energia é de R$ 0,90/kWh, e que as lâmpadas são utilizadas durante 4 horas diárias por 30 dias, o valor que será pago pelo consumo é

De acordo com os sistemas de unidades e medidas utilizado para representar as grandezas elétricas, interprete as afirmativas a seguir e escreva verdadeiro (V) ou falso (F) e assinale a alternativa correta:

( ) a corrente elétrica é representada pelo algarismo i ou I e sua unidade de medida é expressa em Volts (V).

( ) a potência elétrica consumida por um componente passivo é expressa em Watts (W).

( ) a tensão final em uma rede bifásica de 227 V é representada em Ampère (A).

( ) uma torneira elétrica bifásica de 220 Volts e 4,4 kW de potência apresenta uma corrente elétrica máxima de 10 Ampère.

Os amperímetros são convencionalmente inseridos em série com o circuito elétrico.

Nesse tipo de transformador, existem perdas por efeito Joule.

Em um osciloscópio digital, o controle de escala horizontal controla a taxa de amostragem do sinal de entrada, efetivamente ajustando a quantidade de tempo que cada divisão da escala representa na tela do equipamento.

Analise as afirmativas a seguir:

I. O amperímetro é um instrumento utilizado para a medida de tensão elétrica. Possui duas pontas de prova, utilizadas para medir a tensão nos terminais de uma fonte de tensão, entre dois pontos qualquer de um circuito elétrico, ou ainda entre um ponto e uma referência.

II. O voltímetro é um instrumento de medida da corrente elétrica. Deve ser conectado em série com o circuito onde deseja medir a corrente. Para medir a corrente, o circuito deve ser aberto no ponto desejado ligando-se assim o voltímetro em série, para que a corrente passe por ele.

III. O ohmímetro é um instrumento que permite medir a potência elétrica fornecida ou consumida por um elemento. Ele implementa o produto das grandezas tensão e corrente.

Marque a alternativa CORRETA:

O aumento do fator de potência aumenta a corrente consumida nas instalações elétricas.

Analise as afirmativas a seguir:

I. Corrente elétrica é a quantidade de carga elétrica que atravessa a secção transversal de um condutor em um intervalo de um segundo.

II. O cálculo da intensidade de corrente elétrica (I) é realizado pela divisão da carga (Q) total que atravessa o corpo pelo intervalo de tempo (∆t) considerado. Importante destacar que o tempo deve ser considerado em minutos.

Marque a alternativa CORRETA:

É uma unidade de capacitância:

Em multímetros, é comum ter configurações de conexão de terminais diferentes, dependendo da grandeza a ser medida. A Figura 8 abaixo apresenta um exemplo de conexões de terminais de um multímetro:

Figura 8

Assinale a alternativa que apresenta a configuração correta para medir a resistência elétrica de um resistor e a tensão de uma pilha AAA.
