Analise as afirmativas a seguir:
I. A tensão elétrica (V), que também é medida em volt (V) é a diferença de potencial elétrico entre dois pontos.
II. A tensão elétrica indica o trabalho que deve ser feito, por unidade de carga, contra um campo elétrico para se movimentar uma carga qualquer.
Marque a alternativa CORRETA:
As duas afirmativas são verdadeiras.
A afirmativa I é verdadeira, e a II é falsa.
A afirmativa II é verdadeira, e a I é a falsa.
As duas afirmativas são falsas.
Em relação aos instrumentos de medidas elétricas aplicados aos circuitos de Corrente Contínua (CC), analise as assertivas abaixo:
I. Para observar o valor da tensão elétrica, deve-se utilizar um multímetro digital, pois ele mostra diretamente o valor DC.
II. Para observar diretamente a potência dissipada em um resistor, pode-se utilizar somente um voltímetro.
III. Para medir a corrente DC, deve-se usar um decibelímetro digital, pois ele fornece a corrente já nesse formato DC.
IV. A tensão elétrica pode ser medida diretamente por um ohmímetro.
Quais estão INCORRETAS?
Apenas II.
Apenas IV.
Apenas I e II.
Apenas III e IV.
I, II, III e IV.
Se a corrente de linha do lado de baixa tensão for igual a (1.156/138) A, a potência aparente nominal do transformador será de aproximadamente 200 kVA.
Certo
Errado
Se o secundário tiver conexão em triângulo em vez de conexão em Y, as tensões de 180 Hz aplicadas à carga serão maiores.
Certo
Errado
Um estudante deseja realizar uma medição de tensão elétrica em um circuito. Ele tem, em mãos, um multímetro com ajuste de escala automático. Sabe-se também que este multímetro tem 4 entradas diferentes contendo em cada uma delas os textos (A, mA, V e COM). Sobre essa medição, pode-se afirmar que:
O estudante deve colocar as pontas de prova em paralelo com os pontos de medida de tensão desejada no circuito. Além disso, as pontas de prova devem estar conectadas nas entradas A e COM do multímetro.
O estudante deve colocar as pontas de prova em série com os pontos de medida de tensão desejada no circuito. Além disso, as pontas de prova devem estar conectadas nas entradas mA e COM do multímetro.
O estudante deve colocar as pontas de prova em paralelo com os pontos de medida de tensão desejada no circuito. Além disso, as pontas de prova devem estar conectadas nas entradas V e COM do multímetro.
O estudante deve colocar as pontas de prova em série com os pontos de medida de tensão desejada no circuito. Além disso, as pontas de prova devem estar conectadas nas entradas V e A do multímetro.
Os instrumentos básicos de medição são amperímetro, voltímetro, ohmímetro e wattímetro, que medem, respectivamente, corrente elétrica, tensão elétrica, resistência elétrica, e potência elétrica. A maneira correta de utilização de um amperímetro para medir corrente elétrica é:
em série com o circuito cuja corrente elétrica será determinada.
em paralelo com o circuito cuja corrente elétrica será determinada.
através de um resistor conhecido como resistor shunt, para medição de correntes de baixo valor (exemplo nano ampère).
somente em conjunto com os wattímetros.
somente em conjunto com ohmímetros.
Tensão elétrica ou voltagem é a diferença entre a quantidade de carga elétrica de um ponto a outro em um circuito. Assim, pode-se dizer que a voltagem, é o termo usado para classificar a tensão elétrica, ou seja, a força que empurra a corrente elétrica pelos fios. O volt (V) é a unidade de medida de tensão, utilizada para designar o nível de potencial elétrico de uma instalação elétrica. Dessa forma, analise as alternativas abaixo e assinale a correta:
Numa tomada de uma instalação elétrica residencial, devido à configuração de construção dos geradores rotativos, os polos podem ser designados como positivo e negativo, pois eles não se alternam.
É importante detectar o valor da voltagem na rede elétrica, pois os equipamentos elétricos/eletrônicos são construídos e comercializados para operarem sob diferença de potencial elétrico (ddp) específica, com pequenas tolerâncias bem determinadas.
A concessionária de energia disponibiliza para as ligações residenciais um fio fase e um fio positivo (padrão monofásico), ou dois fios fases e dois fios neutros (padrão bifásico), ou ainda três fios fases e um fio neutro (padrão trifásico).
A tomada é um dispositivo com contatos permanentemente ligados a uma fonte onde são acoplados os plugues dos equipamentos de utilização de energia. As tomadas residenciais são de 10 e 30 A para uma tensão máxima de 250 V, tripolar com contato central para o fio terra.
No gráfico, a seguir, são mostradas as curvas de carga de duas sedes de uma indústria ao longo de um dia típico.

(Arquivo pessoal; imagem usada com autorização.)
Na Sede 1, a potência total instalada é de 2,0 MW e na Sede 2 a potência instalada é de 1,5 MW.
Com relação ao fator de demanda das duas instalações, é correto afirmar que
o fator de demanda da Sede 1 é cerca de 33% menor do que o da Sede 2.
o fator de demanda da Sede 1 é cerca de 33% maior do que o da Sede 2.
o fator de demanda da Sede 1 é cerca de 50% maior do que o da Sede 2.
o fator de demanda da Sede 1 é cerca de 50% menor do que o da Sede 2.
o fator de demanda de ambas as sedes é aproximadamente igual a 0,80.
A Figura a seguir mostra o esquema elétrico, montado em laboratório, para medir a resistência interna de uma bateria com valor nominal de 12 volts. O esquema é composto de um voltímetro (V), um amperímetro (A) e um resistor variável.

Em um primeiro ensaio, variando-se o resistor, foi medido no amperímetro a corrente de 2 A e, no voltímetro, a tensão de 11,2 V.
Para confirmar o resultado, foi feito um segundo ensaio, variando-se o resistor. Foram obtidas as seguintes medidas: no amperímetro, a corrente de 3 A, e, no voltímetro, a tensão de 10,8 V.
Com base nos ensaios realizados, o valor, em ohms, da resistência interna da bateria é
0,1
0,3
0,4
0,5
0,8
Uma fonte senoidal de tensão alimenta uma carga RL com 200 V, RMS. Se a potência dissipada pela carga é 3,2 kW e o fator de potência 0,8, qual é reatância indutiva da carga?
20 ohms.
10 ohms.
8 ohms.
6 ohms.
A Função de Transferência mostrada a seguir representa o modelo de um sistema contínuo, linear, de 2a ordem, alimentado por uma entrada U(s) e tendo, como saída, o sinal Y(s), ambos no domínio de Laplace.
U(s)Y(s)=2s2+8s+200200
Ao ser aplicado um Impulso Unitário na entrada desse sistema, o sinal de saída oscilará na forma de uma senoide exponencialmente amortecida.
Dessa forma, pelo exposto acima, a constante conhecida como Razão de Amortecimento desse sistema vale
0,1
0,2
0,4
0,5
0,8
Um motor de indução trifásico de 4 polos e 0,03 de escorregamento é alimentado por uma fonte trifásica senoidal de 50Hz.
A frequência do rotor desse motor é de
1455 rpm.
1440 rpm.
1423 rpm.
1417 rpm.
Analise as afirmativas abaixo sobre os ensaios realizados em transformadores de potência.
1. O ensaio de curto-circuito é realizado com as tensões e correntes nominais do transformador.
2. O ensaio de curto-circuito é utilizado para encontrar a impedância equivalente série de um transformador.
3. O ensaio de circuito aberto é utilizado para definir as perdas no núcleo de um transformador.
Assinale a alternativa que indica todas as afirmativas corretas.
É correta apenas a afirmativa 1.
É correta apenas a afirmativa 2.
São corretas apenas as afirmativas 1 e 2.
São corretas apenas as afirmativas 1 e 3.
São corretas apenas as afirmativas 2 e 3.
Os multímetros são instrumentos utilizados para medir grandezas elétricas e, para isso, possuem uma ponta de prova vermelha e outra preta, que devem ser conectadas, consoante o sinal do terminal a ser medido.
Certo
Errado
Um multímetro mediu 21 V como o valor Root Mean Square (RMS) da tensão de um sinal senoidal ideal.
Qual é o valor, em volts, da tensão pico a pico desse sinal senoidal?
Dado 2 = 1,4 3 = 1,7 |
14,7
29,4
30
35,7
60
Um técnico em eletricidade gerou, em laboratório, dois sinais senoidais de tensão com frequência angular ω0 = 120π rad/s. Esses dois sinais, vistos na tela de um osciloscópio, são representados, matematicamente, por:
v1(t)=30 sen (ω0t) e v2 (t) = 40sen (ω0t+2π).
O sinal senoidal resultante da soma v1 (t) + v2 (t) tem a tensão de pico, em volts, igual a
90
70
50
40
30
Assinale a alternativa correta sobre os dispositivos utilizados para medição de pressão.
Sensores indutivos de pressão medem a variação da condutância do fluido comprimido.
Medidores tipo Bourdon apresentam tubo que se deforma quando submetido a pressão.
Medidores piezoresistivos medem o campo magnético gerado por um cristal quando comprimido.
Manômetros do tipo fole são aplicados somente em sistemas de elevada pressão com fluidos líquidos.
Medidores do tipo diafragma são aplicados apenas em fluidos sólidos devido à sua baixa sensibilidade.
O trabalho com eletricidade acaba envolvendo várias atividades, sendo que muitas são complexas. Por isso, é fundamental contar com os equipamentos adequados para desenvolver as tarefas de forma correta e segura.
Sobre as ferramentas essenciais para o Eletricista, analise os itens a seguir:
I. A Chave Phillips é a variação da chave de fenda. Ela traz uma ponta em um formato parecido como uma cruz grega. Essa ferramenta é utilizada para afrouxar ou apertar os parafusos em disjuntores e muitos outros equipamentos elétricos.
II. O multímetro é usado para fazer a medição da resistência elétrica, tensão e corrente. Com esse item, o eletricista consegue medir a frequência de sinais alternados, a temperatura, a capacitância e muito mais.
III. Arco de serra é uma ferramenta muito importante e também conhecida como segueta, que serve para quem precisa fazer cortes em peças para continuar a sua instalação elétrica.
IV. A lima serve para retirar rebarbas de uma peça de metal. O ideal é que o profissional tenha em seu kit uma lima pequena e uma grande.
Estão CORRETOS:
I, II, IV, apenas.
I, II, III, IV.
I, III, IV, apenas.
II, III, IV apenas.
I, II, apenas.
A tensão sobre um determinado componente eletrônico em operação pode ser visualizada num osciloscópio, conforme imagem a seguir.

A imagem acima indica que o sinal de tensão senoidal
tem frequência de 200Hz.
possui componente CC de 100mV.
possui componente CC de 200mV.
possui componente CA de 200mV.
possui componente CA de 400mV.

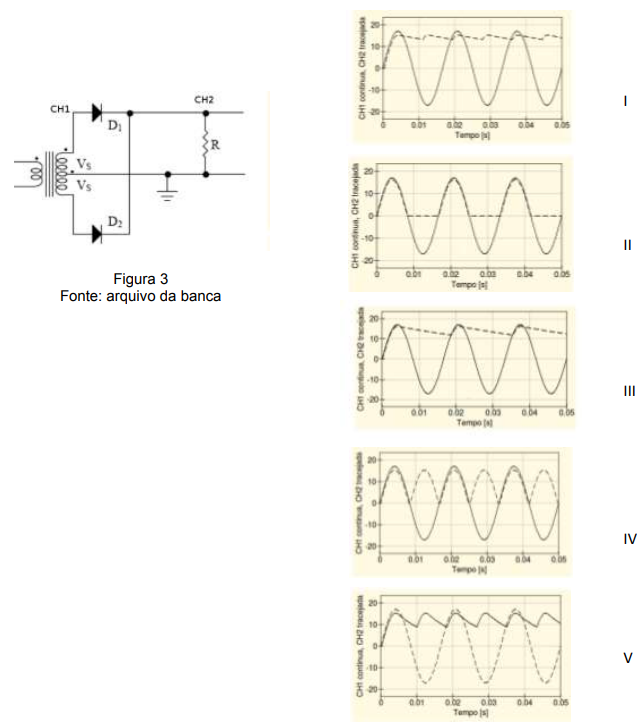

Analise o circuito retificador com transformador de derivação central, com os canais 1 e 2 do osciloscópio (CH1 e CH2, respectivamente) conectados como na Figura 3, e considere as distintas possibilidades de saída dos canais.

Sendo CH1 representado em linha contínua e CH2, em linha tracejada, a imagem que representa CORRETAMENTE a saída dos canais é:
I.
II.
III.
IV.
V.
