Questões de Concurso sobre Medidas Elétricas

A componente de sequência negativa equivale a

$i_2=33,33|-60º$

A densidade de corrente em um fio cilíndrico de raio R = 2,0mm é uniforme ao longo de uma seção reta do fio e igual a 2,0x10⁵ A/m². Qual é a corrente na parte externa do fio, entre as distâncias radiais R/2 e R?

Considere um transformador com os seguintes dados: tensão primária = 13,8 kV e RTP = 120. Ao realizar a leitura de tensão no secundário desse transformador com instrumento adequado, o eletricista de serviço de uma dada Organização Militar encontrou o valor de 98,25 V. Assim, calcule o valor da tensão no primário no momento da leitura e assinale a opção correta.

A Figura a seguir apresenta o display de um multímetro digital durante a medição de uma grandeza elétrica

Qual é a grandeza elétrica apresentada no multímetro?

Um determinado setor de uma indústria é alimentado por um quadro de distribuição de baixa tensão equipado com instrumentos para medição de potência ativa, tensão de fase e corrente de linha. Durante uma inspeção de rotina o eletricista verificou que as tensões e correntes estavam equilibradas e anotou os seguintes valores: Tensão entre fases e neutro = 127 V; Correntes de linha = 250 A; Potência ativa trifásica = 80,01 kW. Nesta condição, o fator de potência do conjunto de cargas conectado a esse quadro é igual a:

Um TC com relação de transformação igual a 50 é utilizado para monitorar a corrente de linha no primário de um transformador de potência igual a 20√3MVA e a tensão de linha 80kV.

O valor da corrente elétrica de linha no primário para uma corrente do TC de 1A é

A respeito dos instrumentos de medição, considere as seguintes proposições:

-

I. Os instrumentos analógicos de medições elétricas são construídos para funcionar em três posições: vertical, horizontal e inclinada.

II. Para medir com maior precisão a tensão eficaz de uma rede elétrica sujeita a distorção por harmônicas deve-se utilizar um multímetro TRUE RMS.

III. A tensão de isolação é o valor máximo de tensão dentro do qual um instrumento pode operar sem pôr em risco o próprio instrumento.

IV. Quando a grandeza a ser medida for de valor desconhecido, deve-se selecionar a escala de menor valor para iniciar a medição.

-

Está correto o que se afirma APENAS em

Dentro de uma indústria existe uma carga trifásica que consome 5 kW com fator de potencia 0,8 indutivo e que precisa ser alimentada com 380 V, mas a única alimentação é 220 V trifásica. A solução adotada para o problema é a utilização de um banco de transformadores monofásicos de 220/380 V. O fornecedor de equipamentos dessa indústria possui os seguintes transformadores monofásicos:

Transformador 1: 220/220 V de 2,5 kVA

Transformador 2: 220/380 V de 1,5 kVA

A escolha certa dos três transformadores e a ligação trifásica, para atender os requisitos dados no enunciado será do:

Relacione as colunas e assinale a alternativa com a sequência correta.

1 – Frequência _______________

2 – Potência

3 – Força _

4 – Potencial Elétrico

5 – Resistência Elétrica

( ) hertz (Hz)

( ) volt (V)

( ) ohm (Ω)

( ) newton (N)

( ) watt (W)

______ é um fenômeno que alguns cristais apresentam ao gerar eletricidade quando pressionados.

Assinale a alternativa que preencha corretamente a lacuna.

Os transformadores de potencial desenvolvidos para reduzir as tensões para valores que possam ser tratáveis e adequados às tensões principais originais, e quando utilizados para tensões iguais ou superiores a 138kV, são denominados de:

Em relação aos instrumentos de medida, existe um instrumento capaz de realizar a leitura de potência de um determinado circuito chamado Wattlmetro. Para que um wattímetro do tipo analógico possa medir a potência em um circuito elétrico, será necessário sempre o uso de duas bobinas denominadas:

Segundo à conformidade dos níveis de tensão de energia elétrica em regime permanente, a serem observadas pelo Operador Nacional do Sistema Elétrico (ONS) tem-se que a Tensão de Atendimento (TA) trata-se do valor eficaz de tensão no ponto de entrega ou de conexão, obtido por meio de medição, podendo ser classificada em adequada, precária ou crítica, de acordo com a leitura efetuada, expresso em volts ou quilovolts.

A unidade da diferença de potencial elétrico, em termos de unidades de base do Sistema Internacional de Unidades, é expressa por:

kg.m².s^-3.A^-1

A unidade da Condutância, quando escrita em termos de unidades de base do Sistema Internacional de Unidades, é

As dimensões internas dos eletrodutos devem permitir instalar e retirar os condutores ou cabos. Para tal deve-se observar que a taxa máxima de ocupação em relação à área da seção transversal dos eletrodutos não seja superior a

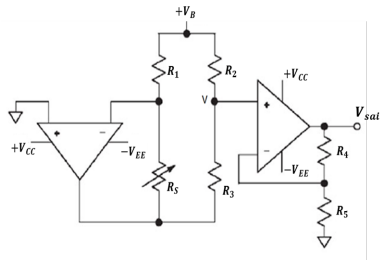

Na figura, representa-se um circuito de medição usando a ponte Wheatstone, que aciona um amplificador de tensão para se obter um nível de sinal compatível com o próximo estágio.

+VB = 10 V é a tensão de alimentação da ponte, R1, R2 e R3 são resistores fixos iguais a 350 Ω, RS é um strain gage, com característica linear, de 350 Ω que é usado como um sensor de força e V a tensão de saída da ponte de medição. Supõe-se que o sensor pode ser tracionado ou comprimido, de acordo com o sentido de aplicação da força sobre o mesmo. Considera-se os amplificadores operacionais ideais, R4 = 99 kΩ e R5 = 1 kΩ. Supor em todos os casos que, na ausência de força aplicada ao sensor a ponte está em equilíbrio, e a saída do circuito é igual a 0 V e a aceleração da gravidade 10,0 m/s². Em relação ao funcionamento do circuito, pode-se afirmar:

I. A ponte de medição introduz uma não linearidade que não é corrigida pelo circuito, o que afeta a tensão de saída Vsai.

II. Se uma força de 1 N provoca uma variação de +0,01% em RS a tensão de saída é Vsai = - 50,0 mV

III. Se uma massa desconhecida acionando o sensor, estabelece uma tensão de saída de – 250,0 mV, o valor da massa de 500 g.

Considerando as afirmativas acima, assinale a alternativa correta.

Seja um transformador de corrente utilizado nos sistemas de medição que possua a especificação 400×800–5A.

Ao colocar as bobinas do primário em paralelo e medir uma corrente de 800 A, qual será a corrente medida no secundário?

Um sistema trifásico é composto por uma fonte simétrica na configuração estrela de sequência de fases ABC e uma carga equilibrada de 10.392W com fator de potência indutivo de 0,866. A tensão de fase da Fase A da fonte é 250V com ângulo de referência de –30º.

A corrente elétrica que flui pela fase C da fonte é igual a

Um dinamômetro é um sensor de deflexão que tenta prever a deflexão do ponto de zero.

Assinale a alternativa que preencha corretamente a lacuna tendo como base o tema instrumentos elétricos de medição. Na área da elétrica/eletrônica/eletrotécnica dispomos de diversos instrumentos que nos ajudam a verificar defeitos e desenvolver projetos na área elétrica. Equipamentos estes conhecidos por ohmímetros, wattímetros, amperímetros, voltímetros, dentre muitos outros. Mas, se desejarmos um instrumento que pode dar indicações extremamente precisas dos valores RMS (Root Mean Square) de um sinal em um circuito, sem haver o inconveniente da influência de transientes ou harmônicas deve-se utilizar um aparelho conhecido por ______.
