Questões de Concurso sobre Medidas Elétricas

Duas cargas trifásicas com impedância Z por fase são ligadas, respectivamente, em triângulo e em estrela. Ambas estão conectadas aos terminais A, B e C de um gerador trifásico, ligado em estrela, com tensão de fase V_F. Desprezando-se as impedâncias dos fios, a corrente de linha que sai dos terminais do gerador será:

A respeito do dimensionamento do condutor neutro, assinale V para a afirmativa verdadeira e F para a falsa.

( ) Em um circuito trifásico com neutro, quando a taxa de terceira harmônica e seus múltiplos for superior a 33%, a seção do condutor neutro pode ser superior a dos condutores de fase;

( ) No dimensionamento de um circuito trifásico com neutro, pelo critério da capacidade de condução de corrente, quando a corrente nos condutores de fase contém componentes harmônicas de ordem três e múltiplos numa taxa superior a 15%, deve ser considerado "fator de correção devido ao carregamento do neutro";

( ) Num circuito trifásico com neutro cujos condutores de fase tenham uma seção igual ou superior a 16 mm2, a seção do condutor neutro pode ser inferior à dos condutores de fase se o circuito for presumivelmente equilibrado, em serviço normal;

( ) Quando a seção do condutor neutro for inferior à dos condutores de fase, é necessário prever detecção de sobrecorrente no condutor neutro, adequada à seção desse condutor. Porém, para circuitos onde a potência transportada for distribuída tão uniformemente quanto possível entre as diferentes fases, e o condutor neutro estiver protegido contra curtos-circuitos pelo dispositivo de proteção dos condutores de fase, esta proteção pode ser omitida.

Considere um transdutor de pressão presente em um sistema de instrumentação, com sinal de saída de 4 a 20 mA, e faixa de medição entre 10 bar e 30 bar. Se a corrente na malha desse medidor é de 15 mA, a pressão medida corresponde a

No Sistema Internacional de Unidades (SI), a unidade do fluxo magnético e da densidade de fluxo magnético são, respectivamente:

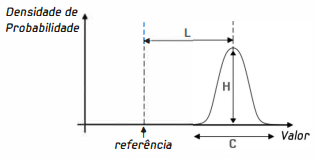

Uma hipotética medida de temperatura repetida por vezes resulta na curva do gráfico abaixo ilustrado.

Nessa figura, identifica-se corretamente que:

Assinale a alternativa que completa correta e respectivamente as lacunas da frase seguinte.

__A Lei de OHM define a relação entre a _______, a _______ e a _______.

Qual o valor da indutância de uma bobina que induz 12 V quando a corrente que passa por ela varia de 10 A para 18 A em 2 s?

Assinale os autovetores associados aos autovalores da matriz A.

Assinale os autovalores associados ao polinômio característico P(λ) dessa matriz A.

Analise as afirmativas abaixo em relação ao método dos dois wattímetros para medição da potência total trifásica.

1. As medidas em cada wattímetro correspondem às medidas das potências das fases.

2. A soma algébrica das leituras dos dois wattímetros é igual à potência ativa média total absorvida pela carga trifásica e é independente se ela estiver conectada em estrela ou triângulo.

3. A soma algébrica das leituras dos dois wattímetros é igual à potência ativa média total absorvida pela carga trifásica e é independente se estiver equilibrada ou não.

Assinale a alternativa que indica todas as afirmativas corretas.

Assinale a opção que NÂO apresenta uma característica de um transformador ideal.

Assinale a opção que completa corretamente as lacunas da sentença abaixo.

O(A) ______________ campo elétrico, que não corpo carregado; é uma propriedade do depende da presença de um é medida em ____________.

Julgue se as afirmações abaixo em relação às grandezas elétricas e suas medições são verdadeiras, e em seguida assinale a alternativa correta.

I - Existe um tipo de amperímetro, conhecido como amperímetro “alicate”, que mede a corrente que passa pelo circuito por meio de acoplamento eletromagnético, não exigindo a abertura do circuito ou mesmo conexões elétricas para que se efetue a medida. Este tipo de instrumento é muito utilizado na manutenção de instalações industriais, onde as correntes envolvidas são muito elevadas e a abertura do circuito muitas vezes implicaria na interrupção do processo de produção.

II - Para que se meça a resistência de um determinado elemento, este não pode estar conectado ao circuito. Assim, para que seja medida uma resistência, deve-se primeiramente retirá-la do circuito e, em seguida, medí-la com as pontas de prova do ohmímetro, tomando o cuidado de não tocar com as mãos os terminais da resistência ou as pontas de prova enquanto se faz a medição.

III - O voltímetro não mede o potencial propriamente dito, mas a sua diferença em relação a um ponto de referência. Para medir uma tensão, os terminais do voltímetro devem estar conectados aos pontos onde se deseja comparar os potenciais, ou seja, em “paralelo” com o elemento sobre o qual se deseja medir a tensão.

Em relação ao transformador de corrente (TC) para serviço de proteção, é INCORRETO afirmar que

As tensões das três fases, Va Vb e Vc podem ser calculadas em função das tensões de sequência zero, positiva e negativa de acordo com as matrizes:

$\left[\begin{array}{c}\dot{V_a}\\ \dot{V_b}\\ \dot{V_c}\end{array}\right]=\frac{1}{3}\left[\begin{array}{ccc}1& 1& 1\\ 1& a& a^2\\ 1& a^2& a\end{array}\right].\left[\begin{array}{c}\dot{V_0}\\ \dot{V_1}\\ \dot{V_2}\end{array}\right]$

Se um resistor tem um valor nominal de 200 Ω e tolerância de ±5%, então o seu erro absoluto é de 10%.

A resolução de um instrumento digital reflete-se no incremento dos dígitos mostrados.

Assinale a alternativa INCORRETA no que diz respeito aos transformadores de corrente.

Com relação à figura 3, assinale a alternativa que indica corretamente o tipo de carga do sistema.

Existem vários tipos de curto-circuito e eles apresentam diferentes características. Assim, analise as afirmativas a seguir e assinale (V) para a verdadeira e (F) para a falsa.

( ) O curto trifásico e o curto trifásico envolvendo a terra são classificados como curtos simétricos ou equilibrados.

( ) O circuito equivalente para o cálculo da corrente de curto monofásico é dado pelas redes de sequências zero, positiva e negativa ligadas em série.

( ) O circuito equivalente para o cálculo da corrente de curto bifásico envolvendo a terra é dado pelas redes de sequências positiva e negativa ligadas em paralelo.

( ) O circuito equivalente para o cálculo da corrente de curto trifásico envolvendo a terra consiste apenas da rede de sequência positiva.

As afirmativas são, na ordem apresentada, respectivamente,
