Questões de Concurso sobre Medidas Elétricas

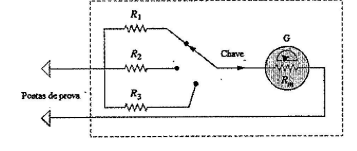

Examine a figura abaixo.

Sabendo-se que G é um galvanômetro e que R_m é a sua resistência interna, projetada deliberadamente para ser muito grande (teoricamente infinita), tem-se que o circuito representa um:

A função do shunt em um amperímetro é

Analise as afirmativas abaixo, sobre as medidas elétricas, e assinale a opção correta.

I- Sensibilidade é a razão entre o sinal de saída e de entrada para um dado sensor ou transdutor.

II- Precisão consiste no erro de medida realizada por um transdutor em relação a um medidor padrão.

Ill. Exatidão é a característica relativa ao grau de repetibilidade do valor medido por um transdutor.

A eletricidade é essencial para o funcionamento de inúmeros dispositivos e sistemas. Um bom entendimento de seus princípios básicos é crucial para todos que interagem com equipamentos elétricos.

Diante disso, assinale a alternativa que apresenta uma unidade de medida para corrente elétrica.

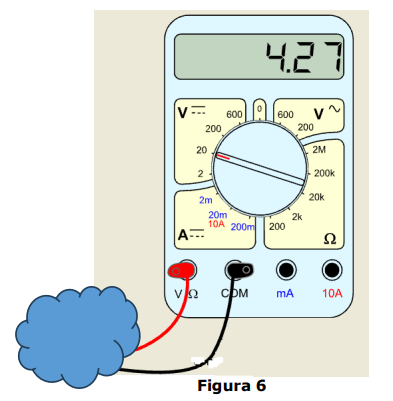

Considerando a Figura 6 abaixo, assinale a alternativa que apresenta o tipo de equipamento e função que está realizando, respectivamente.

Para medir a corrente elétrica que flui através de um componente, o multímetro deve ser configurado na escala de corrente contínua (DC) e conectado em série com o componente, independentemente do tipo de corrente (AC ou DC) no circuito.

Quanto aos dispositivos de medição e aos procedimentos de medida em laboratório, assinale a alternativa incorreta.

Para que a medição de resistência possa ser realizada, é necessário que o ohmímetro excite eletricamente o resistor.

Sobre o multímetro, assinalar a alternativa CORRETA.

Uma fonte senoidal de 200V alimenta a associação de um resistor de 40Ω em série com um capacitor de 100µF.

Sabendo-se que a corrente elétrica do circuito é de 4A, a frequência da fonte é de

Um motor de indução trifásico com escorregamento de 4 %, alimentado por uma fonte na frequência de 60Hz, possui velocidade síncrona e velocidade do rotor a plena carga iguais, respectivamente, a

O voltímetro é utilizado para:

O fator de potência de um circuito de corrente alternada é indicado pelo cosseno do ângulo φ do triângulo de potências, representação geométrica da utilização das potências, apresentado na figura a seguir, em que P = potência ativa, Q = potência reativa e S = potência aparente.

Uma reforma será realizada no saguão de recepção da emergência da ala NORTE de um hospital situado na capital. Nesse local, serão instaladas 20 lâmpadas LED de 12 W. Por ser uma recepção de emergência médica, está previsto um funcionamento contínuo no setor de 12 horas por dia, em média, exceto nos finais de semana. Nos períodos de inatividade, incluindo os fins de semana, a recepção da emergência da ala SUL realiza o atendimento, garantindo ao hospital um funcionamento 24/7 nos serviços de emergência. Qual será o consumo mensal de energia elétrica referente à iluminação do saguão da emergência da ala NORTE?

Observações:

1. Considere mês útil: 20 dias.
2. Realize arredondamentos a partir da segunda casa decimal.

Assinale a alternativa que apresenta corretamente os nomes dos instrumentos e equipamentos apresentados abaixo, usualmente empregados em medições de grandezas elétricas.

Os sensores são componentes essenciais em sistemas de instrumentação industrial, pois convertem grandezas físicas em sinais elétricos.

Assinale a alternativa que descreve corretamente como um sensor de temperatura do tipo termopar mede a temperatura.

Em relação ao fator de potência das instalações elétricas, julgue os itens a seguir.

I Motores síncronos operando em vazio não são vantajosos para corrigir o fator de potência.

II É conveniente reduzir a energia reativa capacitiva da instalação nos períodos em que a demanda for leve.

III Transformadores em carga leve não representam uma causa para a ocorrência de fatores de potência reduzidos nas instalações industriais.

Assinale a opção correta.

O paquímetro é um instrumento de medição muito utilizado para medidas pequenas que requeiram precisão, como, por exemplo, a secção de cabos elétricos. As figuras abaixo apresentam um paquímetro medindo o diâmetro de uma esfera. A escala principal do paquímetro é dada em centímetro dividida em milímetros e o nónio (ou vernier) possui dez divisões.

MEDIÇÃO DO PAQUÍMETRO

DETALHE DA MEDIÇÃO

A respeito dessa medida pode-se constatar que:

Se ${\dot{I}}_3={\dot{I}}_1+{\dot{I}}_2$, então$|{\dot{I}}_3|$ $>$ 12 A.

O equipamento utilizado para detectar falhas de isolamento, ou seja, medir resistência de isolação é o
