Questões de Concurso sobre Medidas Elétricas

Um técnico em eletrotécnica foi chamado a comparecer em uma sala de cirurgia depois que uma enfermeira distraída trombou no monitor cardíaco, derrubando-o no chão. A avaliação visual não mostrou nenhum dano aparente. A primeira conduta foi checar a corrente elétrica de um circuito pertencente ao sistema de monitoramento cardíaco de emergência. Assinalar a alternativa que apresenta o instrumento de medição adequado para realizar essa medição.

Define-se como erro de medição a diferença entre o valor verdadeiro de uma variável sob medição e o valor medido pelo sistema de medição.

Foi solicitado para o eletricista analisar o diagrama de uma instalação elétrica da copa da prefeitura para planejar medições de tensão e corrente. Nessa copa existem uma geladeira (G), uma tomada (T) e uma lâmpada (L), conforme a figura. O eletricista deseja medir a tensão elétrica aplicada à geladeira, a corrente total e a corrente na lâmpada. Para isso, ele dispõe de um voltímetro (V) e dois amperímetros (A).

Qual o esquema de ligação está representado da maneira correta, para que o eletricista realize as medições corretas e conforme solicitadas:

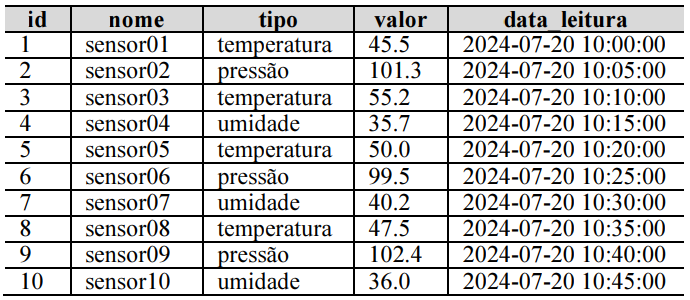

Um técnico em eletrônica de certa empresa utiliza um sistema de banco de dados que registra, em horários específicos, medidas de temperatura, pressão e umidade em um processo realizado pela empresa. A tabela a seguir apresenta parte desse banco de dados, em determinado período de tempo.

A fim de fazer uma pesquisa na tabela apresentada, esse técnico escreveu o seguinte script SQL.

SELECT * FROM Sensores

WHERE (nome = 'sensor03' OR nome = 'sensor05')

AND valor BETWEEN 46.0 AND 54.0;

Com base na situação apresentada, assinale a opção que corresponde à correta execução do script SQL escrito pelo técnico.

Assinale corretamente a unidade de medida da tensão elétrica.

No SI, a corrente elétrica é medida em coulombs.

Assinale corretamente a unidade de medida da corrente elétrica.

Dado o contexto das grandezas elétricas e suas unidades, associe as colunas relacionando grandeza elétrica com suas respectivas unidades:

Coluna 1:

A.Hertz.

B.Volt-Ampere.

C.Tesla.

Coluna 2:

(__)Frequência.

(__)Campo magnético.

(__)Potência.

Assinale a alternativa cuja a sequência da associação, de cima para baixo, está correta:

No Sistema Internacional de Unidades, o ampere é a grandeza fundamental relacionada à medida de corrente elétrica.

O Sistema Internacional de Unidades define e padroniza as unidades de todas as grandezas utilizadas nas instalações elétricas, de modo a evitar interpretações equivocadas independente da região, tipo de equipamentos ou especificações técnicas descritas em projetos, manuais etc. As unidades de medidas elétricas são exemplos onde o profissional deve estar atento à unidade da grandeza medida. Conforme a unidade e a sua respectiva grandeza, assinale a alternativa correta.

Assinale a assertiva que descreve corretamente a lei de coulomb.

Um equipamento elétrico CC trabalha com tensão de alimentação igual a U e solicita uma corrente elétrica de 50A. As baterias disponíveis possuem tensão igual a U/2 e fornecem 10A.

A quantidade mínima de baterias necessárias para atender esse equipamento é igual a

Em relação a instrumentos eletrônicos de medidas elétricas, considere as afirmativas a seguir.

I → A largura de banda de um osciloscópio é a frequência em que a amplitude do sinal apresentado na tela é reduzida para 70,7% da amplitude do sinal de entrada, sendo essa informação normalmente indicada no painel frontal do instrumento.

II → Na seleção do modo de acoplamento do canal de um osciloscópio, a seleção do modo AC apresenta o sinal integral, enquanto a seleção do modo DC apresenta apenas a parcela contínua do sinal.

III → Em instrumentos digitais, a resolução do instrumento é definida como a menor variação de entrada necessária para produzir uma alteração mensurável na saída.

IV → Em um sistema trifásico a três fios, o desbalanço de corrente pode ser aferido por meio de um alicate amperimétrico, a partir da medição simultânea dos três terminais.

Está(ão) correta(s)

Considere um motor elétrico cujos dados estão na Tabela 1. Se esse motor for ligado na rede elétrica presente no estado de Goiás, deverá ter uma corrente de regime permanente máxima de

Qualquer alicate-amperímetro é um instrumento muito versátil, pois permite a medição da corrente elétrica de um circuito, seja ele de corrente contínua ou de corrente alternada, sem a necessidade de desconexão física do circuito.

Assinale a alternativa que apresenta o instrumento utilizado para medir a diferença de potencial elétrico (tensão) entre dois pontos de um circuito.

Assinale corretamente a unidade de medida da potência elétrica.

Os transformadores são usados para abaixar ou aumentar as tensões e correntes elétricas em circuitos de consumo ou transmissão de energia elétrica. Existem diversos tipos de transformadores que atendem a diferentes necessidades, dentre eles, o que tem como principal finalidade abaixar a intensidade da corrente elétrica, a fim de transmiti-la para redes de transmissão ou para dispositivos que não suportem correntes elétricas altas, é chamado de:

Nos projetos de instalações elétricas algumas medidas podem ser expressas nas unidades de polegadas, centímetros, milímetros ou não comumente na indicação em AWG (Escala americana para bitola de fios). Um fio com indicação de 0,25 polegada de diâmetro, tem uma especificação de área em mm² no valor aproximado de ______. Assinale a alternativa que preencha corretamente a lacuna.

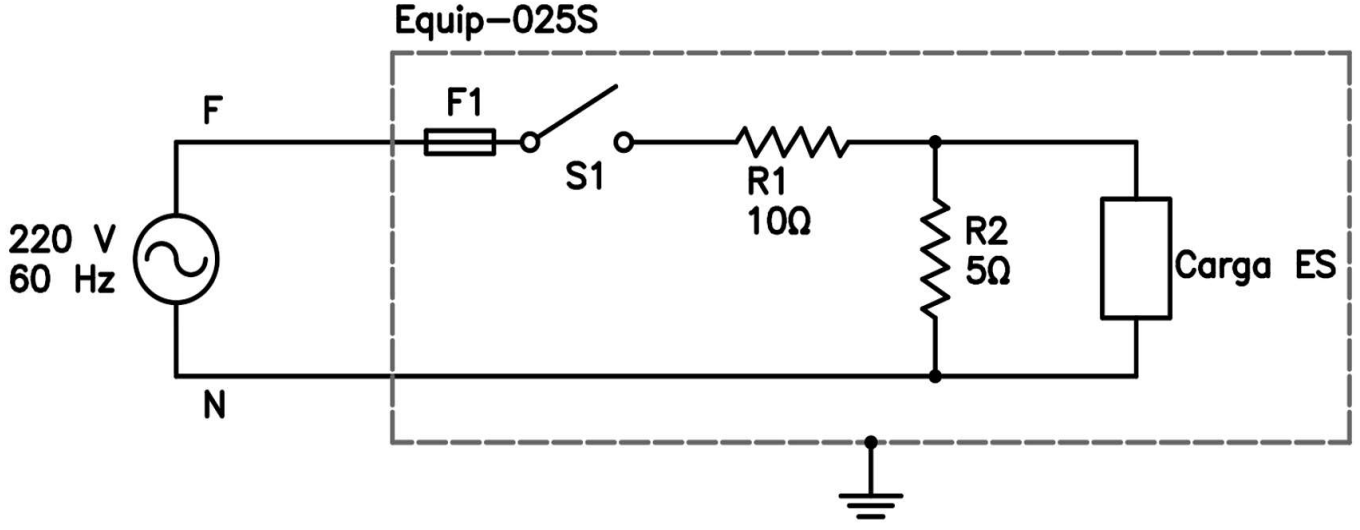

O circuito mostrado na Figura 2 é o esquema elétrico de um equipamento de esterilização de instrumentos cirúrgicos.

Figura 2 - Elaborada pelo autor.

Assinale a alternativa que descreve a forma CORRETA para realizar a medição da tensão e corrente no componente especificado como “Carga ES”, utilizando um multímetro.
