A verificação da presença de tensão elétrica em um quadro elétrico por meio do uso de um detector de tensão, também conhecido como chave teste ou chave de teste, é uma prática usual e muito útil para o eletricista de manutenção.
Certo
Errado
Em relação aos ohmímetros de tipo série e tipo shunt, assinale a opção correta.
Os ohmímetros de tipo shunt e de tipo série são equivalentes em termos de faixa de medição, pois ambos utilizam a mesma configuração de circuito interno para medir diferentes resistências.
Ohmímetros de tipo série são mais adequados para medir resistências muito baixas, pois a corrente que passa pela resistência desconhecida aumenta à medida que a resistência desconhecida diminui.
Em um ohmímetro de tipo shunt, a resistência desconhecida é conectada em série com o galvanômetro, sendo ideal para medição de altas resistências.
Em um ohmímetro de tipo série, a resistência desconhecida é conectada em série com um galvanômetro, sendo mais apropriado para medir resistências relativamente altas.
Ohmímetros de tipo shunt são preferidos para medir resistências extremamente altas, pois a corrente que passa pelo galvanômetro aumenta à medida que a resistência desconhecida aumenta.
A amplitude da corrente que passa pela resistência de 12 Ω pode ser medida conectando-se os terminais de um instrumento de medição adequado em paralelo com essa resistência.
Certo
Errado
Avalie as afirmativas abaixo a respeito de ensaios do transformador de potência:
I. O teste de circuito aberto (a vazio) permite verificar as perdas do cobre à tensão nominal.
II. O teste de curto-circuito permite verificar as perdas do núcleo à corrente nominal.
III. O teste de circuito aberto (a vazio) permite a obtenção dos parâmetros do ramo de magnetização (Rc e Xm) do circuito equivalente do transformador.
Está correto somente o que se apresenta em
I.
II.
III.
I e II.
II e III.
Durante a inspeção de componentes eletrônicos que serão utilizados para a montagem de um circuito, foram realizadas medições em resistores utilizando-se um ohmímetro. Sobre a operação e o funcionamento dos ohmímetros digital e analógico, assinale a alternativa correta.
Quando os terminais do ohmímetro, enquanto em operação, encontram-se abertos, o instrumento indica que, nessa circunstância, superou-se a capacidade do instrumento de indicar a resistência.
O início e o fundo de escala do ohmímetro em operação só podem ser atingidos quando os terminais estiverem em curto-circuito ou conectados em série com uma impedância de 10 Ω, respectivamente.
Se os terminais de um ohmímetro analógico forem afastados durante seu estado de operação ativo, o instrumento indicará resistência infinita, dado que a resistência entre os terminais é infinita.
O ohmímetro é um instrumento capaz de medir indiretamente a resistência elétrica de um elemento resistivo utilizando-se sempre a potência dissipada por um resistor shunt montado internamente ao circuito do instrumento, dado que essas grandezas são quadraticamente proporcionais.
Utiliza-se o princípio da segunda lei de Lenz para definir o valor da resistência elétrica de um componente eletrônico, independentemente se o instrumento é digital ou analógico.
Um transformador monofásico foi submetido a um ensaio em vazio e os instrumentos conectados ao primário indicaram 1000 V e 100 W. Com essas medidas é possível afirmar que as perdas no ferro desse transformador são de
0,1 Ω.
10 Ω.
100 Ω.
1000 Ω.
10000 Ω.
Para medir a tensão em um circuito elétrico residencial em que a tensão provida pela concessionária é de 220 VRMS, o multímetro deve ser configurado na escala de tensão alternada e seus terminais devem ser conectados em paralelo com o componente ou ponto do circuito a ser medido.
Certo
Errado
De acordo com o Sistema Internacional de Unidades (SI) é CORRETO afirmar que as grandezas frequência, carga elétrica, capacitância e condutância elétrica possuem os respectivos símbolos:
Hz, A, F e S
H, C, F e S
H, A, W e S
H, A, F e J
Hz, C, F e S
Considere um transformador ideal alimentado com tensão de 220 volts. A resistência da bobina primária é de 44Ω. A bobina secundária possui metade do número de espiras que a bobina primária. Esse transformador é capaz de fornecer potência máxima de
250 W.
300 W.
550 W.
1100 W.
Transformadores de corrente para medição são projetados para saturar mais rápido que os de proteção, pois não precisam reconhecer curtos-circuitos.
Certo
Errado
Os motores elétricos de indução são os mais utilizados como sistema de acionamento em máquinas operatrizes, sistemas de levantamento de carga, acionamento de bombas hidráulicas, compressores etc. Isso deve-se ao fato de que esses motores têm baixos níveis de vibração, exigem pouca manutenção e possuem elevado rendimento, além de poderem ser ligados em instalações elétricas monofásicas ou trifásicas. Quando ligados em sistemas trifásicos, a potência elétrica de entrada no motor é sua potência nominal dividida pelo rendimento do motor (potência ativa). A potência de entrada possui duas componentes, a potência aparente e a potência reativa, que dependem do fator de potência da instalação. Essas três potências podem ser representadas pelo triângulo de potências. Com base nisso, um motor com potência nominal de 5 kW e rendimento de 90%, colocado em uma instalação com fator de potência igual a 0,8 possui uma potência aparente igual a:
5,5 kVA
6,9 kVA
9,2 kVA
8,1 kVA
11,1 kVA
Assinale corretamente o que representa a unidade de medida "volt" (V) em eletricidade.
Resistência elétrica
Corrente elétrica
Diferença de potencial elétrico
Energia elétrica
Uma indústria tem uma carga com fator de potência de 0,7 atrasado. Qual é a potência reativa CORRETA na carga, considerando uma potência aparente de 100 kVA.
56,7 kVAR.
53,6 kVAR.
21,1 kVAR.
34,2 kVAR.
71,4 kVAR.
Considere as afirmações abaixo e em seguida assinale a alternativa que indica quais são as verdadeiras:
I. Em medição de resistência, o componente deve ser isolado do circuito, evitando que a corrente gerada na pilha do Ohmímetro seja desviada para outros componentes em série ou em paralelo, causando assim uma leitura errada.
II. O Amperímetro não é usado para medir corrente contínua. Para medir este tipo de corrente usamos um artifício: coloca-se um resistor de baixo valor ôhmico (entorno de 10Ω), um dos seus terminais é aterrado, e o outro recebe a corrente que se quer medir. Esta provoca uma queda de tensão no resistor, que é medida por um Voltímetro AC.
III. O Amperímetro é utilizado para medir a corrente elétrica de um circuito e deve ser ligado em série com a carga. O Voltímetro é utilizado para medir a tensão elétrica de um circuito e deve ser ligado em paralelo com a carga.
Somente as afirmações I e II são verdadeiras.
Somente as afirmações II e III são verdadeiras.
Somente as afirmações I e III são verdadeiras.
As afirmações I, II e III são verdadeiras.

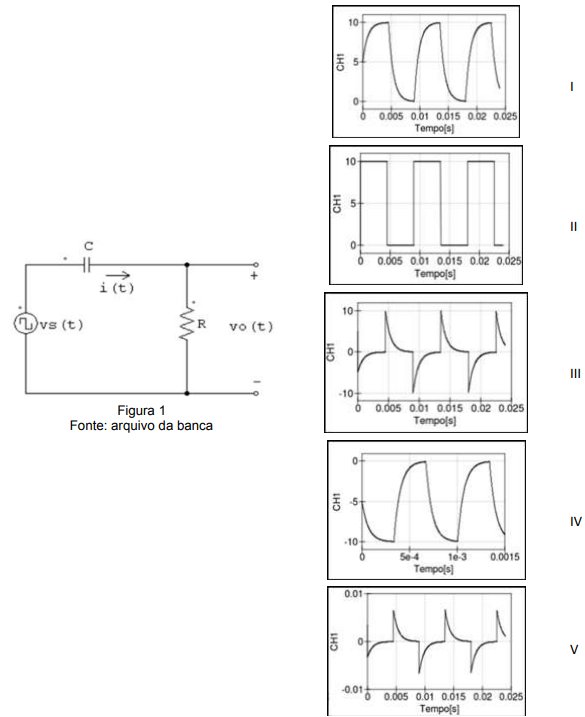

Analise o circuito RC da Figura 1 e considere as distintas possibilidades de formas de onda.

Para um sinal de entrada retangular vs(t) de 10Vpp com offset=5V, no canal 1 (em volts) do osciloscópio (CH1), sobre a saída do circuito vo(t), a forma de onda CORRETA a ser observada é:
I.
II.
III.
IV.
V.
Qual é a maneira mais adequada de medir a corrente que passa por um motor elétrico?
Usar um multímetro digital conectado em paralelo com o motor.
Utilizar um alicate amperímetro em torno do condutor do motor.
Medir a tensão nos terminais do motor e dividir pelo valor da resistência do enrolamento.
Colocar um sensor de corrente em paralelo com o motor.
Utilizar um osciloscópio para medir a forma de onda da corrente.
Para se medir as correntes nas fases e neutros dos circuitos elétricos pode ser utilizado o aparelho chamado:
Voltímetro.
Amperímetro.
Ohmímetro.
Fasímetro.
Os amperímetros e voltímetros são instrumentos de medição elétrica amplamente utilizados em diversos tipos de circuitos.
Assinale a alternativa que descreve corretamente uma diferença entre amperímetros e voltímetros.
O amperímetro mede a tensão elétrica, enquanto o voltímetro mede a corrente elétrica.
O amperímetro é conectado em paralelo com o circuito, enquanto o voltímetro é conectado em série com o circuito.
O amperímetro possui uma baixa resistência interna, enquanto o voltímetro possui uma alta resistência interna.
O amperímetro é utilizado para medir corrente contínua, enquanto o voltímetro é utilizado para medir corrente alternada.
Analise as afirmativas a seguir:
I. A lei de Ohm é uma relação matemática muito utilizada no projeto e análise dos circuitos eletrônicos. Ela é aproximadamente válida para vários materiais, ou seja, materiais cuja resistividade não varia (ou varia muito pouco) com a corrente e diferença de potencial aplicadas.
II. Quando a relação R = V/I é constante, dizemos que o resistor “obedece à lei de Ohm”.
III. Um resistor desobediente à lei de Ohm não deve ser encarado como um componente defeituoso, ou mal projetado, pois esses resistores que não obedecem à lei de Ohm são fabricados para terem esta propriedade, pois ela é em parte responsável pela enorme diversidade de circuitos eletrônicos e suas aplicações.
Marque a alternativa CORRETA:
Todas as afirmativas estão corretas.
Nenhuma afirmativa está correta.
Apenas uma afirmativa está correta.
Apenas duas afirmativas estão corretas.
O fator de potência pode ser calculado pela razão entre a demanda máxima em um intervalo de tempo e a carga instalada na unidade consumidora.
Certo
Errado
