Questões de Concurso sobre ConceitosBásicos

A Função de Transferência mostrada a seguir representa o modelo de um sistema contínuo, linear, de 2^a ordem, alimentado por uma entrada U(s) e tendo, como saída, o sinal Y(s), ambos no domínio de Laplace.

$\frac{Y\left(s\right)}{U\left(s\right)}=\frac{200}{2s^2+8s+200}$

Ao ser aplicado um Impulso Unitário na entrada desse sistema, o sinal de saída oscilará na forma de uma senoide exponencialmente amortecida.

Dessa forma, pelo exposto acima, a constante conhecida como Razão de Amortecimento desse sistema vale

Um motor de indução trifásico de 4 polos e 0,03 de escorregamento é alimentado por uma fonte trifásica senoidal de 50Hz.

A frequência do rotor desse motor é de

Analise as afirmativas abaixo sobre os ensaios realizados em transformadores de potência.

1. O ensaio de curto-circuito é realizado com as tensões e correntes nominais do transformador.

2. O ensaio de curto-circuito é utilizado para encontrar a impedância equivalente série de um transformador.

3. O ensaio de circuito aberto é utilizado para definir as perdas no núcleo de um transformador.

Assinale a alternativa que indica todas as afirmativas corretas.

Segundo Creder (2016), nas instalações elétricas, são considerados três tipos básicos de aterramento. Relacione a Coluna 1 à Coluna 2, associando os tipos básicos de aterramento às suas características.

Coluna 1

1. Aterramento funcional.

2. Aterramento de proteção.

3. Aterramento de trabalho.

Coluna 2

( ) Trata-se de um aterramento de caráter provisório, que é desfeito tão logo cessa o período de manutenção.

( ) Consiste na ligação à terra de um dos condutores do sistema (geralmente o neutro) e está relacionado à operação correta, segura e confiável da instalação.

( ) Consiste na ligação à terra das massas e dos elementos condutores estranhos à instalação, visando evitar choques elétricos por contato direto.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Um multímetro mediu 21 V como o valor Root Mean Square (RMS) da tensão de um sinal senoidal ideal.

Qual é o valor, em volts, da tensão pico a pico desse sinal senoidal?

Um técnico em eletricidade gerou, em laboratório, dois sinais senoidais de tensão com frequência angular $\omega$₀ = 120$\pi$ rad/s. Esses dois sinais, vistos na tela de um osciloscópio, são representados, matematicamente, por:

v₁(t)=30 sen ($\omega$₀t) e v₂ (t) = 40sen $\left({\omega }_{0}t+\frac{\pi }{2}\right).$

O sinal senoidal resultante da soma v₁ (t) + v₂ (t) tem a tensão de pico, em volts, igual a

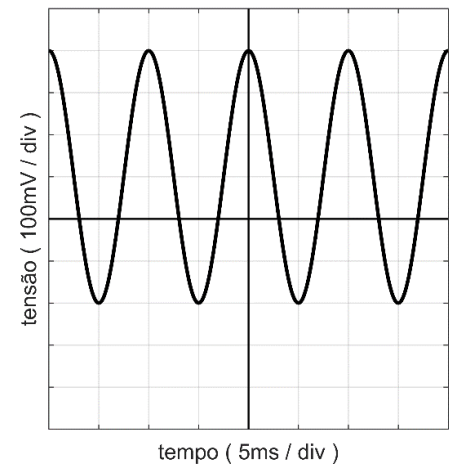

A tensão sobre um determinado componente eletrônico em operação pode ser visualizada num osciloscópio, conforme imagem a seguir.

A imagem acima indica que o sinal de tensão senoidal

Qual é a unidade do Sistema Internacional (SI) usada para medir a corrente elétrica?

Em certa instalação elétrica, verifica-se que um cabo com 25 m de comprimento e seção reta com área de 2,5 mm² apresenta uma diferença de potencial elétrico de 5 V entre as suas extremidades, quando submetido a uma corrente de 20 A.

Nessas condições, a resistividade elétrica do cabo, em Ω.mm² /m, é, aproximadamente, de

Considerando o de fator de potência e suas possíveis aplicações, assinale a alternativa correta.

Em um circuito com transformador monofásico ideal, a carga é puramente resistiva, com potência de 2.200 W, tensão nominal do primário igual a 220 V e tensão nominal do secundário igual a 110 V. Com base nessas informações assinale a alternativa que representa o valor da corrente no primário.

Relacione as colunas e assinale a alternativa com a sequência correta.

1 – Corrente

2 – Resistência

3 – Carga elétrica

4 – Célula voltaica química

( ) É a oposição ao fluxo de corrente.

( ) É o movimento ou fluxo de elétrons.

( ) É constituído por uma combinação de materiais usados para converter energia química em energia elétrica.

( ) É determinado pela diferença entre o número de prótons e o número de elétrons que o corpo contém.

O indutor L1 possui uma reatância indutiva (XL) de 6,28 Ω, operando na frequência de 100 Hz. Calcule o valor de L1 e assinale a resposta correta.

O dispositivo diferencial-residual (DR) é um equipamento de proteção que detecta a existência de uma fuga de corrente à terra, provocando o seccionamento do circuito quando esta última ultrapassar um valor predefinido. Em se tratando da natureza da corrente residual a ser seccionada, o DR pode ser classificado como:

O motor série deve partir com carga para evitar que o elevado torque de partida cause o disparo da máquina.

A corrente elétrica representa o fluxo de cargas elétricas atômicas entre dois pontos com o mesmo potencial elétrico.

Os transformadores de potencial (TP) são equipamentos monofásicos que possuem o circuito primário isolado eletricamente do circuito secundário, mas ficam acoplados magneticamente um ao outro. Esses equipamentos são utilizados para rebaixar o nível de tensão, de modo a permitir que os instrumentos de medição e proteção funcionem adequadamente sem que haja necessidade de possuírem tensão de acordo com o valor nominal da rede à qual estão ligados.

Nesse contexto, a tensão no circuito secundário desses transformadores tem, por norma, seu valor padronizado em

Os voltímetros têm como característica uma resistência interna muito pequena.

As unidades de grandezas derivadas do SI presentes no Vocabulário Internacional de Metrologia (2012) definem o Sistema de Unidades, incluindo seus nomes e símbolos. A respeito do Vocabulário, assinale a alternativa correta.

O ângulo de fator de potência é igual ao ângulo da impedância da carga elétrica conectada.
