A figura representa um esquema de proteção de um transformador.

Fonte Adaptado: Rush, P. Proteção e Automação de Redes - Conceito e Aplicação. Schneider Electric & Blucher, 2011.

Com base nos componentes presentes no esquema e em seus respectivos arranjos, identifique o tipo de proteção que está sendo implementado para garantir a proteção adequada.

As diferentes configurações de conexão de um transformador trifásico resultam em defasagem entre as tensões do primário e secundário, o que é importante para projeto, para operação e para manutenção de sistemas elétricos. Com essas informações, assinale a alternativa que apresenta o valor de defasagem para uma configuração delta-estrela.

A resistividade elétrica dos materiais está relacionada à diferença de temperatura; por isso, deve ser observada a resistividade em temperatura específica.

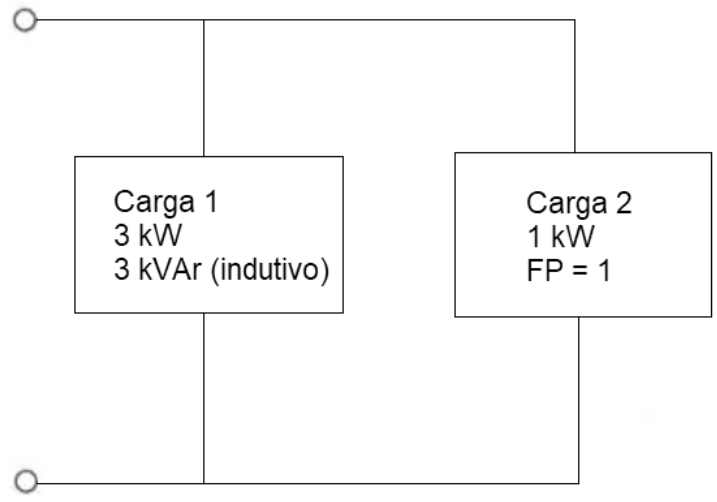

Analise a figura a seguir, que mostra duas cargas conectadas em paralelo e suas respectivas informações de potência.

Com base nessa análise, o fator de potência da carga composta vista pela fonte de tensão é:

A energia pode ser expressa em joules (J).

Um equipamento elétrico monofásico solicita da fonte de tensão de 250 ∠- 40°V uma potência aparente de 1500 VA com fator de potência de cos 10°.

A impedância dessa carga é igual a

Considere um medidor de energia elétrica monofásico analógico, que possui um disco efetuando uma volta a cada 2,5 Wh. Esse medidor será usado em uma aula de medidas elétricas para medir a energia consumida pelas cargas conectadas à bancada. As cargas possuem as potências e os tempos de operação listados na Tabela abaixo:

Diante do exposto, o número de voltas efetuadas pelo disco do medidor, após a realização da prática, será de

O equipamento utilizado para o teste de tensão aplicada ao dielétrico, que consiste em uma fonte de corrente alternada ou contínua utilizada para medições de correntes de fuga de meios isolantes, é o

Um multímetro usualmente inclui funções de medição de tensão e de corrente elétricas, em várias escalas. Para a medição de tensão elétrica, o equipamento apresenta resistência próxima de zero. Para a medição de corrente elétrica, por outro lado, o equipamento apresenta resistência muito elevada.

A respeito dos equipamentos de medição de grandezas elétricas, analise as afirmativas a seguir.

I. O Megôhmetro (Megger) é um equipamento utilizado para o teste de tensão aplicada ao dielétrico.

II. O Microhmímetro é utilizado para medir com alta precisão as resistências de contato de disjuntores de alta tensão.

III. O Hi-Pot é utilizado para medir resistência de isolamento, aplicando uma tensão de corrente contínua e medindo a corrente que circula pelo galvanômetro interno ao equipamento.

Está correto o que se afirma em

A potência complexa, cujo ângulo é utilizado para determinar o fator de potência, é calculada como o produto da tensão pelo conjugado da corrente elétrica.

A medição de resistência elétrica deve ser realizada com o circuito desenergizado.

Um equipamento de ar condicionado de 18 000 BTU/h tem razão de eficiência energética (EER) igual a 6,0 BTU/Wh. Dessa forma, qual a potência elétrica consumida esperada para este equipamento?

A distorção harmônica total, do inglês Total Harmonic Distortion (THD), é uma medida da distorção harmônica presente em um sinal e é definida como a relação percentual entre o valor eficaz da tensão (considerados todas as componentes harmônicas com exceção da fundamental) e o valor eficaz da fundamental. Foi realizada uma análise da composição harmônica de uma instalação elétrica sob efeito de fontes chaveadas, com valores conforme tabela:

Assinale a alternativa que apresenta o valor da THD (total) em valor percentual.

Uma máquina de indução monofásica tem uma tensão nominal de 220 V e uma corrente nominal de 10 A. Se a potência aparente nominal da máquina é de 2,75 kVA, qual é o fator de potência da máquina?

Em unidades do SI, a permeabilidade do vácuo é μ₀ = 4𝜋 × 10⁻⁷ henrys por metro. A permeabilidade dos materiais magnéticos lineares pode ser expressa em termos de sua permeabilidade relativa μ_r, ou seja, seu valor relativo ao do vácuo, ou μ = μ_rμ₀ (Umans, 2014). Qual é a variação aproximada dos valores típicos de μ_r para os materiais usados em transformadores e máquinas rotativas?

Qual das alternativas apresenta corretamente a unidade de medida internacional para condutância elétrica?

Um engenheiro constatou que a indústria onde trabalha está operando com baixo fator de potência em sua planta. Após várias medições pela fábrica, foi identificado o motor responsável pelo baixo fator de potência. As medidas realizadas no motor indicaram:

1. fator de potência 0,8;
2. potência ativa 4000 W;
3. frequência da rede 60 Hz;
4. tensão da rede 220 V.

Considerando que o fator de potência deve ser corrigido para 0,92, qual deverá ser a capacitância aproximada fornecida pelo banco de capacitores para a correção do fator de potência?

(Dados: Tg(36,86°) = 0,74 e Tg(23,07°) = 0,42; acos(0,8) = 36,86° e acos(0,92) = 23,07°)

A qualidade da energia elétrica é um aspecto importante para garantir o correto funcionamento dos equipamentos elétricos e eletrônicos. Ela envolve diversos parâmetros, como a estabilidade da tensão, a presença de distorções harmônicas, a ocorrência de interrupções e a presença de transientes.

Assinale a alternativa que apresenta corretamente um parâmetro relacionado à qualidade da energia elétrica.

Os wattímetros são instrumentos de medição de potência ativa.
