Questões de Concurso sobre ConceitosBásicos

Um cabo flexível de alta tensão, preso entre as extremidades de dois postes de mesma altura e sujeito apenas à força de seu próprio peso, formará uma curva y(x) que é solução da equação diferencial $\frac{d^{2}y}{d{x}^2}=\frac{w}{h}\sqrt{1+{\left(\frac{dy}{dx}\right)}^2}$, em que $w$ e ℎ são constantes.

Nessa situação hipotética, a solução geral da equação diferencial dada é

Para se ampliar a capacidade de medição de um osciloscópio, é correto utilizar pontas de prova que recebam parte da tensão aplicada; por exemplo, pontas de prova com relação 10:1.

A corrente alternada (CA) é caracterizada por:

Os princípios básicos do desenho técnico são fundamentais para a criação de representações precisas e compreensíveis de objetos e projetos de sistemas.

Assinale a alternativa que apresenta a definição de projeção ortogonal em desenho técnico.

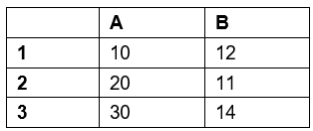

Considere a seguinte tabela, inserida no programa EXCEL:

Ao digitar a função

=SOMARPRODUTO(A1:A3;B1:B3) em uma célula vazia, o valor retornado será

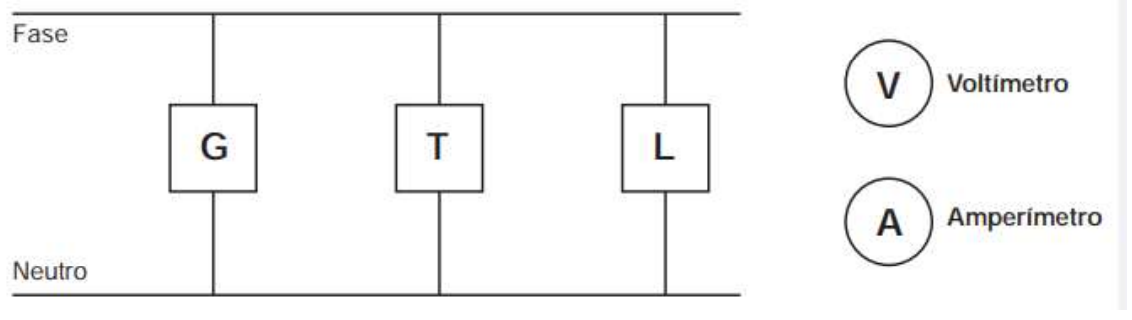

Foi solicitado para o eletricista analisar o diagrama de uma instalação elétrica da copa da prefeitura para planejar medições de tensão e corrente. Nessa copa existem uma geladeira (G), uma tomada (T) e uma lâmpada (L), conforme a figura. O eletricista deseja medir a tensão elétrica aplicada à geladeira, a corrente total e a corrente na lâmpada. Para isso, ele dispõe de um voltímetro (V) e dois amperímetros (A).

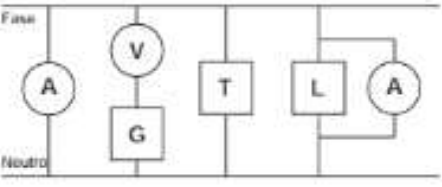

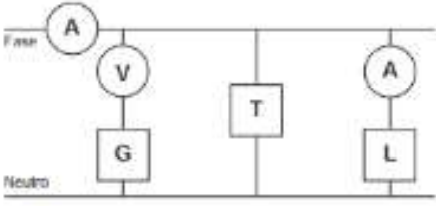

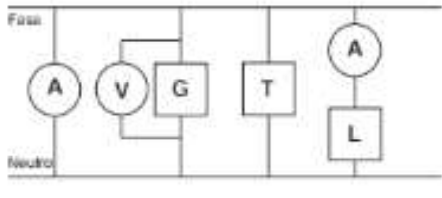

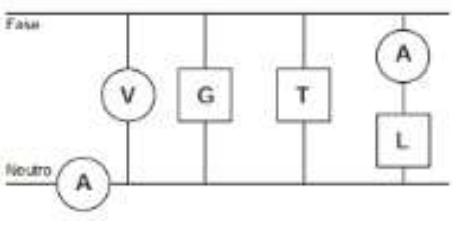

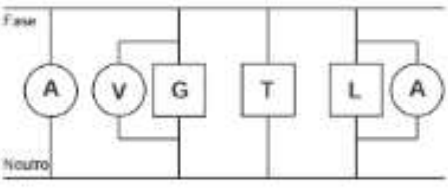

Qual o esquema de ligação está representado da maneira correta, para que o eletricista realize as medições corretas e conforme solicitadas:

Dado o contexto das grandezas elétricas e suas unidades, associe as colunas relacionando grandeza elétrica com suas respectivas unidades:

Coluna 1:

A.Hertz.

B.Volt-Ampere.

C.Tesla.

Coluna 2:

(__)Frequência.

(__)Campo magnético.

(__)Potência.

Assinale a alternativa cuja a sequência da associação, de cima para baixo, está correta:

No Sistema Internacional de Unidades, o ampere é a grandeza fundamental relacionada à medida de corrente elétrica.

O Sistema Internacional de Unidades define e padroniza as unidades de todas as grandezas utilizadas nas instalações elétricas, de modo a evitar interpretações equivocadas independente da região, tipo de equipamentos ou especificações técnicas descritas em projetos, manuais etc. As unidades de medidas elétricas são exemplos onde o profissional deve estar atento à unidade da grandeza medida. Conforme a unidade e a sua respectiva grandeza, assinale a alternativa correta.

Assinale a assertiva que descreve corretamente a lei de coulomb.

Um equipamento elétrico CC trabalha com tensão de alimentação igual a U e solicita uma corrente elétrica de 50A. As baterias disponíveis possuem tensão igual a U/2 e fornecem 10A.

A quantidade mínima de baterias necessárias para atender esse equipamento é igual a

Em relação a instrumentos eletrônicos de medidas elétricas, considere as afirmativas a seguir.

I → A largura de banda de um osciloscópio é a frequência em que a amplitude do sinal apresentado na tela é reduzida para 70,7% da amplitude do sinal de entrada, sendo essa informação normalmente indicada no painel frontal do instrumento.

II → Na seleção do modo de acoplamento do canal de um osciloscópio, a seleção do modo AC apresenta o sinal integral, enquanto a seleção do modo DC apresenta apenas a parcela contínua do sinal.

III → Em instrumentos digitais, a resolução do instrumento é definida como a menor variação de entrada necessária para produzir uma alteração mensurável na saída.

IV → Em um sistema trifásico a três fios, o desbalanço de corrente pode ser aferido por meio de um alicate amperimétrico, a partir da medição simultânea dos três terminais.

Está(ão) correta(s)

Considere um motor elétrico cujos dados estão na Tabela 1. Se esse motor for ligado na rede elétrica presente no estado de Goiás, deverá ter uma corrente de regime permanente máxima de

Qualquer alicate-amperímetro é um instrumento muito versátil, pois permite a medição da corrente elétrica de um circuito, seja ele de corrente contínua ou de corrente alternada, sem a necessidade de desconexão física do circuito.

A corrente elétrica que ao passar através dos seres vivos, pode causar diferentes consequências, dependendo da intensidade, da duração e do caminho que ela percorre nos tecidos, pode ser denominada de:

Assinale corretamente a unidade de medida da potência elétrica.

Os transformadores são usados para abaixar ou aumentar as tensões e correntes elétricas em circuitos de consumo ou transmissão de energia elétrica. Existem diversos tipos de transformadores que atendem a diferentes necessidades, dentre eles, o que tem como principal finalidade abaixar a intensidade da corrente elétrica, a fim de transmiti-la para redes de transmissão ou para dispositivos que não suportem correntes elétricas altas, é chamado de:

Assinale corretamente a diferença entre corrente contínua (CC) e corrente alternada (CA).

Uma fonte senoidal de 200V alimenta a associação de um resistor de 40Ω em série com um capacitor de 100µF.

Sabendo-se que a corrente elétrica do circuito é de 4A, a frequência da fonte é de

Um motor de indução trifásico com escorregamento de 4 %, alimentado por uma fonte na frequência de 60Hz, possui velocidade síncrona e velocidade do rotor a plena carga iguais, respectivamente, a
