Questões de Concurso sobre ConceitosBásicos

Para medir a corrente elétrica em um diodo com um multímetro, o profissional deve conectar os dois terminais do equipamento aos terminais do diodo, sem remover nenhuma conexão do circuito original.

Sobre os wattímetros é correto afirmar que:

Considere um sistema trifásico composto por uma fonte simétrica e uma carga desequilibrada ligada a três fios.

A fase A da fonte possui módulo de 100V com ângulo zero e a sequência de fases é ABC. A carga apresenta nas fases A, B e C, respectivamente, resistores de valores 2$\Omega$, 4$\Omega$, e 4$\Omega$.

A diferença de potencial entre os neutros da fonte e os da carga é de

O gráfico abaixo representa a demanda de um dia de uma pequena fábrica. Analisando o gráfico, assinale qual seria o fator de carga para esse dia.

Um capacitor de 1 μF foi submetido à tensão conforme mostra a figura abaixo:

Qual o valor da corrente no capacitor entre o intervalo de 0 a 2μs?

Adote a notação $X_2$ para um número X, em numeração binária, e $Y_{10}$ para um número Y, em numeração decimal. Desse modo, resolva a equação T=$247_{10}$ X ($15_{10}+101_2$) e assinale a opção que apresenta o valor de T, em decimal.

Uma fonte de tensão senoidal, com frequência de 60 Hz, teve o valor de sua amplitude de pico, medida em um osciloscópio, em 212 V.

O valor aproximado, em volts, da tensão eficaz dessa fonte de tensão é

A tabela a seguir mostra os valores RMS das correntes (componente fundamental e harmônicas) de uma carga elétrica não linear, onde h é a ordem harmônica com relação à fundamental.

Corrente fundamental e harmônicas de uma carga

Para essas condições, a distorção harmônica total de corrente é, aproximadamente,

Considere a função $f\left(z\right)=\frac{1}{z+1}$ , de uma variável complexa z = x + jy. Decompondo-se a função f(z) em partes real e imaginária, obtém-se f(z)=f(x,y)= u(x,y)+jv(x,y).

Qual é a expressão da função v(x,y) ?

A potência elétrica no elemento resistivo de 20 $\Omega$ é menor que 80 W.

A unidade da constante de força contra eletromotriz de um motor elétrico de corrente contínua no sistema internacional de unidades é:

Um motor elétrico opera com uma tensão de 220 volts e consome uma corrente de 10 amperes. Se a eficiência do motor é de 80%, qual é a potência de saída do motor?

Considere o seguinte conjunto de cargas trifásicas presente em um setor de uma instalação elétrica:

Um banco de capacitores trifásico de 125 kVAr puramente capacitivo é conectado em paralelo com as cargas, visando corrigir o fator de potência. Nessa nova configuração, o fator de potência aproximado da instalação será (considere nos cálculos 10^0,5 = 3,1622):

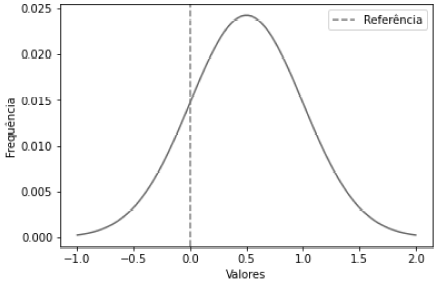

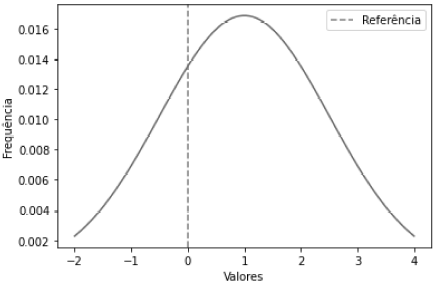

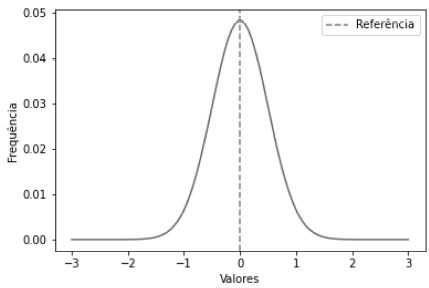

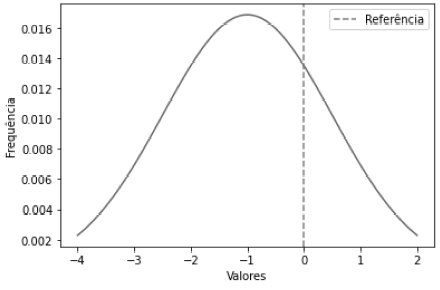

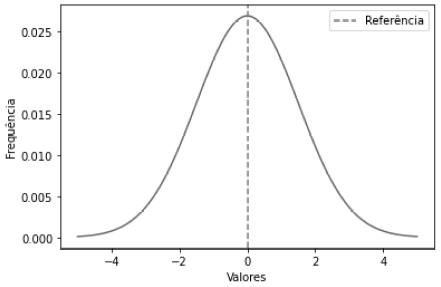

Em medidas elétricas, é importante compreender os conceitos de exatidão e precisão. Deste modo, assinale a alternativa que ilustra uma medida precisa e exata.

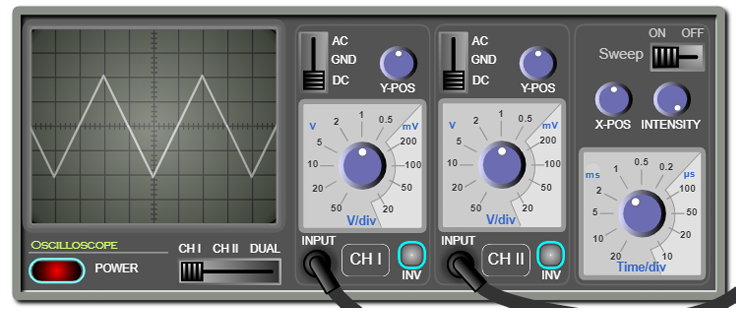

Considerando o osciloscópio apresentado na Figura 3, analise as assertivas abaixo:

Figura 3

I. O sinal de entrada é senoidal.

II. O sinal de entrada tem Vpp (tensão pico a pico) de 2 V.

III. O sinal de entrada tem frequência de 250 Hz.

IV. A amplitude do sinal de entrada (Vp) é de 2 V.

Quais estão corretas?

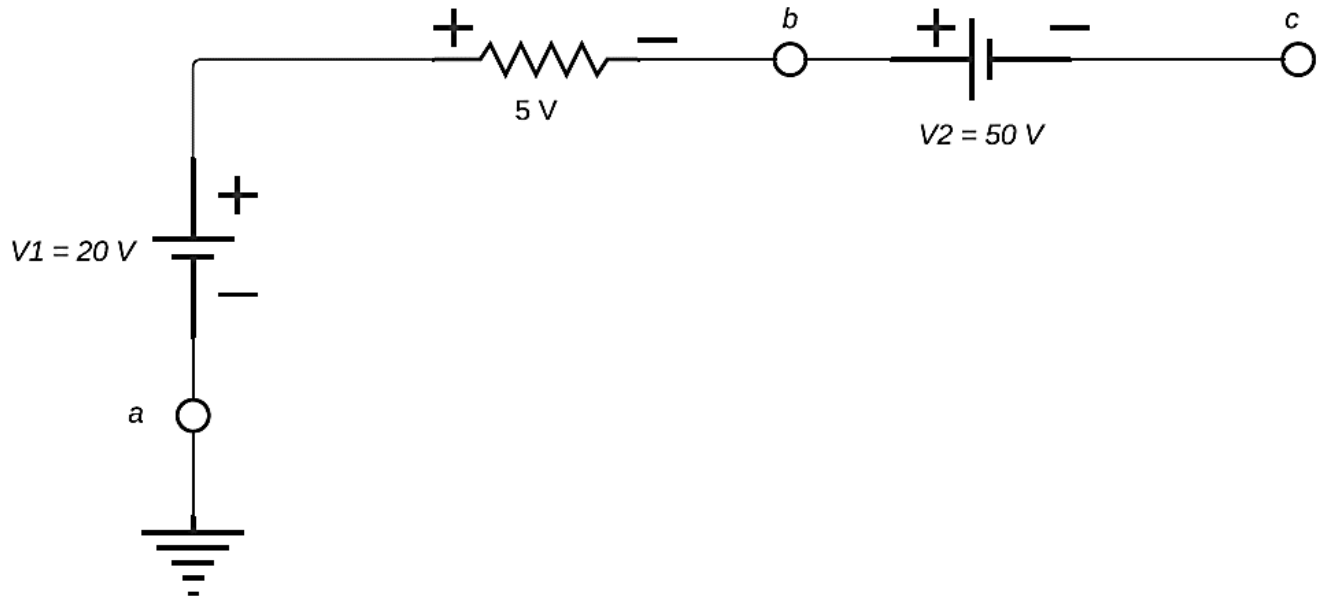

Utilizando um multímetro para medida de tensão, considere o circuito a seguir:

Quais são as medidas para as tensões V_b, V_c e V_ac, respectivamente?

Qual é a rotação de um gerador síncrono de 8 polos para que a frequência elétrica de saída seja de 60 Hz?

Um instrumento de medição pode ser um sistema mecânico, eletromecânico ou eletrônico que integra um ou mais sensores e/ou um ou mais transdutores a dispositivos com funções específicas de processamento de determinada variável. Nesse sentido, relacione a Coluna 1 à Coluna 2, associando os instrumentos de medição às suas respectivas funções.

Coluna 1

1. Voltímetro.

2. Wattímetro.

3. Amperímetro.

4. Ohmímetro.

5. Osciloscópio.

Coluna 2

( ) Medir corrente elétrica.

( ) Além de medir grandezas elétricas, ainda mostra a forma do sinal da grandeza.

( ) Medir tensão elétrica.

( ) Medir potência elétrica.

( ) Medir a resistência de um determinado elemento.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Analise as seguintes asserções e a relação proposta entre elas:

I. Erros Sistemáticos são erros inerentes ao sistema de medição que compreende o meio ambiente, os instrumentos de medição e o observador. Em geral têm comportamento conhecido, o que permite que sejam corrigidos adotando-se procedimentos adequados de medição ou através de correções analíticas.

PORQUE

II. Sempre que as condições ambientais permanecem “constantes”, a magnitude dos erros sistemáticos também se mantém constante. As condições que ocasionam os erros sistemáticos se devem às leis físicas, que podem ser representadas matematicamente (modeladas).

A respeito dessas asserções, assinale a alternativa correta.

Considere as seguintes formas de onda:

𝑖 = −5 cos(𝜔𝑡 − 50°)

𝑣 = 10 sen(𝜔𝑡 − 140°)

A relação de fase entre as formas de onda senoidais 𝑖 𝑒 𝑣 é:
