Questões de Concurso sobre ConceitosBásicos

Um chuveiro elétrico possui como especificações 4400 W e 220 V. Neste caso, a resistência interna em Ω desse chuveiro é de

Um resistor fixo de carbono apresenta o seguinte valor: 39 Ω ± 5%. Analisando o seu código de cores, assinale a alternativa que apresenta a sequência de cores que representa esse valor.

A Função de Transferência mostrada a seguir representa um modelo de sistema discreto, linear e causal, com sinais de entrada X(z) e de saída Y(z).

$G\left(z\right)=\frac{Y\left(z\right)}{X\left(z\right)}=\frac{3z^2-3z}{Z^2-6z+5}$

No domínio do tempo discreto, quando esse sistema for submetido a uma entrada do tipo IMPULSO UNITÁRIO, x(n) = $\delta$(n), quais serão as três primeiras amostras da resposta y(n) desse sistema, ou seja, quanto valem as seguintes amostras discretas: y(0), y(1), y(2)?

Um transformador monofásico de relação de transformação unitária foi submetido ao ensaio de curto-circuito, com os seguintes resultados: potência ativa igual a 800 W, tensão e corrente de alimentação, respectivamente, de 50 V e 20 A. Considere a corrente de magnetização e as perdas no núcleo do transformador desprezíveis.

Quando o transformador for alimentado por uma fonte de 400 V no enrolamento primário, e uma carga, composta por uma resistência de 23 ohms em série com uma reatância capacitiva de 1,5 ohms, for conectada no enrolamento secundário, qual será o rendimento expresso percentualmente?

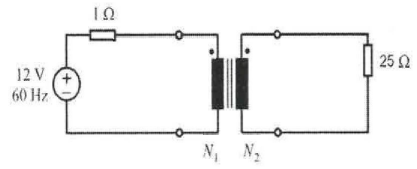

Examine a figura abaixo.

Dado que o transformador da figura acima é considerado ideal, assinale a opção que apresenta o valor correto para a relação de espiras do transformador, de modo que haja máxima transferência de potência para a carga de 25 $\Omega$ .

Simplifique a expressão $S=\overline{A}(A+C+D)(\overline{\overline{C}}\overline{D})(C+\overline{D})$ e assinale a opção correta.

Costuma-se dizer que uma pessoa recebeu um choque elétrico quando seu corpo (ou parte) funciona como uma “ponte” para correntes elétricas. Tipicamente, correntes da ordem de 10 mA e superiores já são perigosas, e a resistência típica do corpo pode variar muito. Considere uma situação em que uma pessoa tocou, descalça e com a mão úmida, um fio desencapado, e o valor de sua resistência elétrica equivalente foi de apenas 0,5 kΩ.

Nessas condições, e admitindo-se que a diferença de potencial elétrico sofrida é de 220 V, a corrente típica, em amperes, que passou pelo corpo dessa pessoa foi igual a

Um transformador de 250 kVA, tensão secundária nominal de 220 V e frequência de 60 Hz está funcionando a plena carga com fator de potência igual a 0,85 em atraso. Assim, qual é a capacitância, aproximadamente, do banco necessário para corrigir o fator de potência para 0,98 atrasado?

Dados: $\pi$ =3,14; cos(31,8º)=0,85; cos(11,5º)=0,98; sen(11,5º)=0,2.

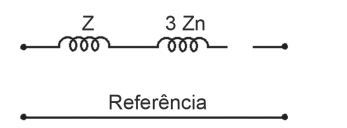

Na Figura abaixo, é apresentado o diagrama de sequência zero de um transformador:

Esse diagrama corresponde ao transformador

Considerando uma Fonte retificadora com regulador 78XX, assinale a alternativa correta para a representação hexadecimal do número binário:1011111010100111000111100101

Uma dada carga monofásica resultou na corrente mostrada abaixo.

i(ωt) = √2 ∙16∙sen (ωt) + √2 ∙11∙sen (3∙ωt + 180°) + √2 ∙8∙sen (5∙ωt)

Assinale a alternativa que indica corretamente o valor da corrente eficaz total.

Medições realizadas no quadro geral de baixa tensão de uma empresa hipotética forneceram as seguintes leituras:

Potência reativa: 30 kVAr

Potência aparente: 50 kVA

Diante do exposto, constata-se que a empresa possui

Em um transformador de potência trifásico, 69 kV/13,8 kV, a potência nominal do enrolamento de baixa tensão é igual a 20% da potência nominal do enrolamento de alta tensão.

Assinale a alternativa que corresponde ao valor da corrente de fase no secundário de um Transformador de Corrente (TC) em uma rede com corrente nominal igual a 1.200 A. Esse transformador está ligado em configuração estrela-aterrado e possui uma relação de transformação igual a 300:5.

O Transformador de Corrente (TC) e o Transformador de Potencial (TP) são fundamentais para o controle e a proteção do sistema elétrico de potência. A respeito desses transformadores, assinale a alternativa correta.

Segundo a especificação de um dispositivo fotossensível, seu correto funcionamento ocorrerá somente se a potência incidente nele for de, no mínimo, - 40 dBm. Assim, a potência mínima de recepção desse dispositivo será de:

Assinale a alternativa que apresenta a operação efetuada no sensor de temperatura, conforme imagem a seguir.

A componente de sequência negativa equivale a

$i_2=33,33|-60º$

A densidade de corrente em um fio cilíndrico de raio R = 2,0mm é uniforme ao longo de uma seção reta do fio e igual a 2,0x10⁵ A/m². Qual é a corrente na parte externa do fio, entre as distâncias radiais R/2 e R?

Considere um transformador com os seguintes dados: tensão primária = 13,8 kV e RTP = 120. Ao realizar a leitura de tensão no secundário desse transformador com instrumento adequado, o eletricista de serviço de uma dada Organização Militar encontrou o valor de 98,25 V. Assim, calcule o valor da tensão no primário no momento da leitura e assinale a opção correta.
