Um transformador trifásico representado em um diagrama unifilar em valores por unidade (p.u.) tem o valor em p.u. da tensão de entrada igual ao valor em p.u. da tensão de saída em qualquer situação de carga.
Certo
Errado
No que diz respeito aos transformadores de potência empregados nos sistemas elétricos de distribuição no Brasil, podemos afirmar que:
a letra ‘X’ identifica as buchas de média/alta tensão
os transformadores trifásicos rebaixadores possuem quatro buchas de alta tensão e três buchas de baixa tensão
as buchas de média/alta tensão são identificadas da esquerda para a direita de quem observa o equipamento, na seguinte ordem: X0 – X1 – X2
as buchas de baixa tensão são identificadas da esquerda para a direita de quem observa o equipamento, na seguinte ordem: X0 – X1 – X2 – X3
Para ligar uma carga trifásica de 150 VA de forma isolada da rede, foram utilizados três transformadores monofásicos 127 / 12 V. O primário foi configurado em Y e o secundário em Δ (delta), de forma que somente três fios foram utilizados na conexão com a carga trifásica. Após conectar o primário a uma rede trifásica cuja tensão de linha era 220 V, um alicate amperímetro conectado a uma das linhas da carga mediu uma corrente próxima a
2,4 A.
4,2 A.
7,2 A.
12,5 A.
21,6 A.
Preencha as lacunas e assinale a alternativa correta.

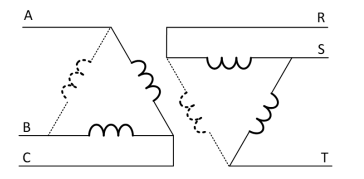

Três transformadores monofásicos de 15 kVA ligados em Δ, como mostrado a seguir, formam o transformador trifásico cuja potência máxima é de ______ kVA.

Caso um dos transformadores monofásicos seja retirado para manutenção (linhas tracejadas), o sistema trifásico fica ___________ e a potência máxima do conjunto cai para ________ kVA.
45 / INOPERANTE / 0
45 / OPERANTE / 30
26 / OPERANTE / 17,3
26 / INOPERANTE / 0
45 / OPERANTE / 26
Um transformador trifásico, com potência nominal de 225 kVA e relação de transformação 13,8 kV / 220 V, apresenta os seguintes resultados do ensaio a vazio realizado no secundário do transformador:
– Tensão de linha: 173 V;
– Corrente de linha: 10 A;
– Perdas em vazio: 1800 W.
Considere √3 = 1,73.
Com base nesses dados, o valor da potência reativa a vazio do transformador é:
3114 VAr
3849 VAr
4152 VAr
4764 VAr

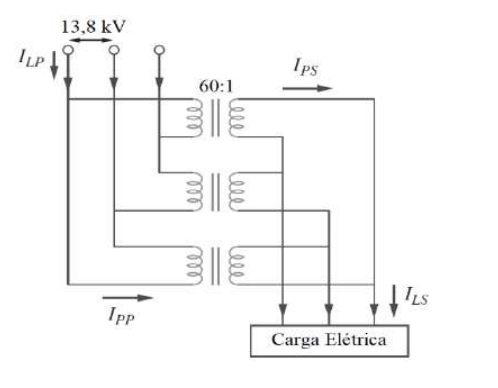

Em uma agroindústria de beneficiamento de açaí localizada no Igarapé da Fortaleza, município de Santana-AP, foi instalado um transformador trifásico para alimentar motores elétricos, esteiras transportadoras e equipamentos de refrigeração utilizados no processamento e armazenamento da polpa. O transformador, conforme figura a seguir, é alimentado por uma tensão primária de 13,8 kV. No lado secundário, o trafo alimenta uma carga elétrica trifásica equilibrada de 80 kW, com fator de potência 0,8 indutivo.
Determine a potência aparente por fase da carga e a corrente de linha no secundário.

𝑆∅=33,33 𝑘𝑉𝐴; 𝐼𝐿𝑆=251 𝐴.
𝑆∅=100 𝑘𝑉𝐴; 𝐼𝐿𝑆=144,9 𝐴.
𝑆∅=33,33 𝑘𝑉𝐴; 𝐼𝐿𝑆=149,9 𝐴.
𝑆∅=26,67 𝑘𝑉𝐴; 𝐼𝐿𝑆=200 𝐴.
𝑆∅=100 𝑘𝑉𝐴; 𝐼𝐿𝑆=251 𝐴.
Na alimentação de equipamentos de uma unidade de saneamento, um transformador pode adequar o nível de tensão antes da distribuição para determinados circuitos. Sobre seus princípios básicos de funcionamento, assinale a alternativa correta.
O transformador opera com corrente contínua, pois depende de campo magnético constante para induzir tensão no secundário.
A relação de transformação independe do número de espiras dos enrolamentos primário e secundário.
As perdas em um transformador real são desprezadas no circuito equivalente, pois não interferem na análise elétrica.
A variação da corrente no enrolamento primário gera fluxo magnético variável, induzindo tensão no enrolamento secundário.

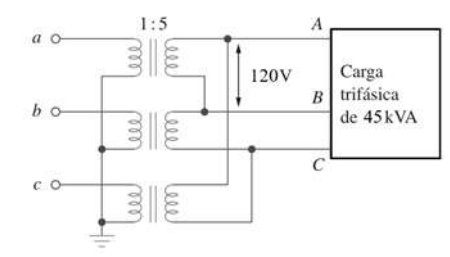

Uma carga equilibrada de 45 kVA está conectada ao secundário de um transformador trifásico, sendo representada pela figura a seguir. Suponha que os transformadores sejam ideais, a corrente de linha do primário ILp e o tipo de conexão desse transformador (primário e secundário) são, respectivamente:

Adaptado de ALEXANDER, C. K. SADIKU, M. N. O. Fundamentos de Circuitos Elétricos. 5ª ed. Porto Alegre: AMGH, 2013.
ILp = 150 A e conexão Y - Δ
ILp = 250 A e conexão Δ - Δ
ILp = 350 A e conexão Y - Δ
ILp = 425 A e conexão Δ - Y
ILp = 625 A e conexão Y - Δ
Os Transformadores de energia são equipamentos essenciais que ajustam a tensão elétrica entre um circuito primário e um secundário, utilizando o princípio da indução eletromagnética (Lei de FaradayLenz) para elevar ou reduzir a tensão de acordo com a relação de espiras. Para seu funcionamento adequado, utilizam um núcleo metálico e bobinas para transferir energia sem contato físico direto. O objetivo principal dos núcleos dos transformadores em baixas frequências serem laminados, consiste na redução das perdas:
Dielétricas.
Por histerese.
No cobre .
Por correntes parasitas .
Por efeito joule.
Em um projeto elétrico de um hospital, o diagrama unifilar da subestação apresenta o símbolo de um transformador representado por:

Esse símbolo representa um
autotransformador.
transformador de corrente.
transformador de potência.
transformador de potencial.
Um transformador trifásico de 13,8 kV/380 V, 30 kVA e 60 Hz alimenta um prédio.
Considerando as definições e a teoria de funcionamento dos transformadores trifásicos, assinale a opção correta a respeito do referido transformador.
O valor da frequência é irrelevante, porque este mesmo transformador poderia operar em corrente contínua.
A corrente em cada uma das três fases do secundário do transformador terá o mesmo valor numérico ainda que a carga do prédio seja desequilibrada.
Por definição, a relação de transformação relaciona os valores das tensões fase-fase do primário e do secundário.
A tensão nominal fase-neutro do primário é 13,8 kV.
A potência aparente nominal de cada enrolamento monofásico é de 30 kVA.
Um transformador trifásico 10/50 kV, 50 MVA, possui impedância de curto-circuito Z = 10% em sua própria base. Adote a base do sistema Sbase = 100 MVA e Vbase (lado de 10 kV) = 10 kV. Considere Zbase = Vbase²/Sbase = 1 Ω no lado de 10 kV. Para uma falta trifásica nos terminais do lado de 10 kV, despreze resistências e considere a fonte no lado de 50 kV como barra infinita. A impedância do transformador na base do sistema (em pu), sua impedância equivalente em ohms referida ao lado de 10 kV e a corrente de curto-circuito trifásica em pu são:
Zpu = 0,05; Z = 0,05 Ω; Icc = 20 pu
Zpu = 0,10; Z = 0,20 Ω; Icc = 10 pu
Zpu = 0,10; Z = 0,10 Ω; Icc = 10 pu
Zpu = 0,20; Z = 0,20 Ω; Icc = 5 pu
Zpu = 0,20; Z = 0,40 Ω; Icc = 5 pu
Qual é o princípio fundamental que rege o funcionamento de um transformador trifásico em regime permanente?
A conversão de energia elétrica em energia mecânica rotacional no núcleo, que por sua vez gera eletricidade nos enrolamentos de saída.
A indução mútua de força eletromotriz nos enrolamentos secundários através da variação temporal de um fluxo magnético comum gerado por correntes alternadas defasadas no tempo.
O efeito térmico provocado pela circulação de correntes parasitas que, ao aquecerem o secundário, geram uma diferença de potencial elevada.
O armazenamento de carga estática nas placas do núcleo ferromagnético, permitindo a transferência de potência por condução direta entre as fases.
A retificação das três fases de entrada para corrente contínua no núcleo e posterior inversão para corrente alternada na saída.
Para atender rapidamente a um condomínio, cujo transformador de 1 MVA havia sido destruído por um raio, o engenheiro contratado optou por comprar dois de 500 kVA para ligar em paralelo, dada a indisponibilidade imediata do um transformador de 1 MVA. O único detalhe é que os transformadores disponíveis são de fabricantes diferentes. Logo, é importante que o engenheiro se lembre das regras básicas para se ligar transformadores em paralelo. Considerando essas informações, em relação à ligação de transformadores trifásicos em paralelo, assinale a alternativa INCORRETA.
A tensão de primário e a de secundário de placa de ambos devem ser idênticas.
Ambos devem ser do mesmo grupo vetorial, por exemplo Dyn11 só liga com outro Dyn11.
A impedância percentual %Z de ambos deve ser a mesma, ou muito próxima.
As fases de conexão RST tanto de entrada quanto de saída devem ser correspondentes.
A forma de refrigeração de ambos deve ser a mesma, para evitar diferenças de fase causadas por gradientes térmicos.
Sabendo que o número de voltas do enrolamento primário de um transformador Δ-Y é 1000 e, no secundário, é 50, assinale a opção que apresenta a tensão de fase do secundário, sabendo que ele é alimentado por uma tensão de linha de 13800 V. Caso necessário, considere 3 = 1,73.
690 V
770 V
1100,15 V
1150,48 V
1193,70 V
Uma determinada concessionária de energia elétrica especifica, em uma de suas tabelas normativas, os valores de escolha de elos fusíveis para transformadores de subestações trifásicos, conectados em média tensão. Considerando, como critério de seleção do elo fusível desta instalação, que a sobrecarga dessa instalação seja de até 28% da corrente nominal, o valor desse elo fusível, tipo K, para a proteção primária de uma subestação de 225 kVA em 13,8 kV, que atenda a esse critério, é igual a
6.
10.
12.
25
40.
É recomendado que os transformadores de potência operem longe da região de saturação do núcleo, para evitar deformação no sinal de tensão, eventualmente causada pela presença de componentes harmônicas.
Certo
Errado
Um motor de indução trifásico de 4 polos possui em seu estator 48 ranhuras, e seu enrolamento é executado em camada única, concêntrico, com 6 grupos de 4 bobinas cada grupo. O passo das bobinas de cada grupo (em espaço entre ranhuras) é 10-12-14-16. O enrolamento possui ligação série, e a tensão nominal do motor é de 220 V / 380 V.
Nessa condição, é possível afirmar que a tensão nominal de cada bobina desse enrolamento é igual a
27,5 V.
36,6 V.
47,5 V.
55 V.
63,3 V.
Uma indústria recebe energia elétrica por meio de uma subestação abaixadora que reduz a tensão para alimentar motores trifásicos. A indústria necessita de 600 kW de potência ativa e o transformador disponível tem rendimento de 96 %, e um fator de potência de 0,8.
A potência aparente mínima do transformador para atender essa carga é de
600 kVA.
625 kVA.
781,25 kVA.
1.000,48 kVA.
1.406,25 kVA.
Um transformador trifásico reduz a tensão de 15 kV (primário, Y) para 500 V (secundário, Δ).
A relação de espiras entre primário e secundário é igual a
30.
103.
3103.
103.
301.
