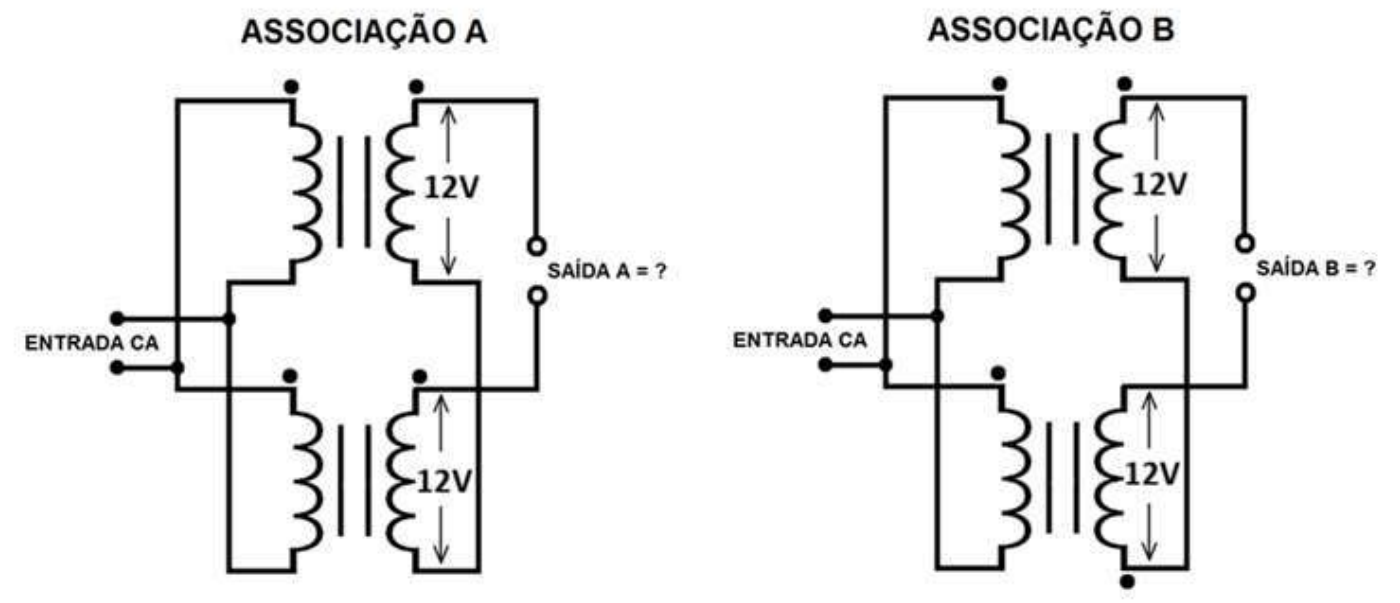

Considerando as associações de transformadores abaixo, analise as afirmativas:


Imagem associada para resolução da questão


I - A tensão de saída na associação A é igual a 24 volts e a tensão de saída na associação B é igual a 0 volts.

II - Os secundários da associação A estão fora de fase e os secundários da associação B estão em fase.

III - Se inverter um dos enrolamentos dos primários da associação B, a tensão de saída será 0 volts.

IV - Se inverter um dos enrolamentos dos secundários da associação B, a tensão de saída será 24 volts.


Das afirmativas acima, quais estão CORRETAS?


A

Apenas I


B

Apenas II


C

Apenas III


D

Apenas II e III


E

I, II, III e IV

Os motores de indução trifásicos são amplamente utilizados na indústria devido à sua eficiência, robustez e simplicidade de operação. Esses motores convertem energia elétrica em energia mecânica, sendo essenciais para o acionamento de máquinas e equipamentos. Para calcular a corrente de linha de um motor trifásico em operação, é necessário conhecer parâmetros como potência nominal, eficiência, fator de potência e tensão de alimentação. Um motor de indução trifásico possui uma potência nominal de 11 kW e está operando em plena carga. O motor apresenta uma eficiência de 90% durante o funcionamento, o que significa que 10% da energia elétrica consumida é perdida, principalmente na forma de calor. Além disso, o fator de potência do motor (FP) é de √3/2 (indutivo), indicando que há uma defasagem entre a corrente e a tensão no sistema. A tensão eficaz aplicada entre as linhas do motor é de 380 V.


Com base nas condições descritas, assinale a alternativa que apresenta o módulo da corrente elétrica de linha que o motor consome em funcionamento pleno:


A

𝐼𝐿 = 19,30A


B

𝐼𝐿 = 18,57A


C

𝐼𝐿 = 37,14A


D

𝐼𝐿 = 26,26A


E

𝐼𝐿 = 21,44A

Transformadores de potência são equipamentos essenciais para o sistema de transmissão e distribuição de energia elétrica e podem ser utilizados tanto para a elevação quanto para a redução dos níveis de tensão de acordo com a demanda. Considerando a análise de um transformador de potência trifásico, rebaixador de tensão, utilizado no sistema de distribuição brasileiro, assinale a alternativa correta.


A

A letra ‘X’ corresponde às buchas de média/alta tensão.


B

A letra ‘H’ corresponde às buchas de baixa tensão.


C

Os transformadores trifásicos rebaixadores possuem 4 buchas de alta e 3 buchas de baixa tensão.


D

As buchas de alta tensão são identificadas da esquerda para a direita de quem lê, na seguinte ordem: X0 – X1 – X2.


E

As buchas de baixa tensão são identificadas da esquerda para a direita de quem lê, na seguinte ordem: X0 – X1 – X2 – X3.

As chaves eletrônicas de potência são amplamente empregadas no acionamento de motores em aplicações industriais. Em relação ao controle e comando de motores industriais, é correto afirmar:


A

muitos inversores de frequência possuem a função de controle proporcional-integral-derivativo (PID) para controle de processos, que requer, necessariamente, o uso de um encoder para medição da rotação.


B

no soft-starter, o controle de partida do motor é realizado por meio de um circuito de potência composto de três blocos principais: retificador, filtro e inversor.


C

os motores de corrente contínua são os mais utilizados quando se deseja controle de velocidade, por serem mais simples que os motores de indução e apresentarem menor custo de manutenção.


D

em máquinas baseadas em Comando Numérico Computadorizado (CNC), é comum a utilização de servomotores para controle de velocidade e posição com elevada exatidão.


E

uma desvantagem do relés de estado sólido em relação aos contatores, é a impossibilidade de isolação elétrica entre os terminais de comando e os terminais de potência desses dispositivos.

A figura a seguir representa o esquema de um transformador trifásico equilibrado com tensão de linha de 10 kV no primário, relação N1/N2 = 10:


Imagem associada para resolução da questão


O valor da tensão de linha no secundário é:


A

1 kV.


B

1,73 kV.


C

2,25 kV.


D

10,0 kV.

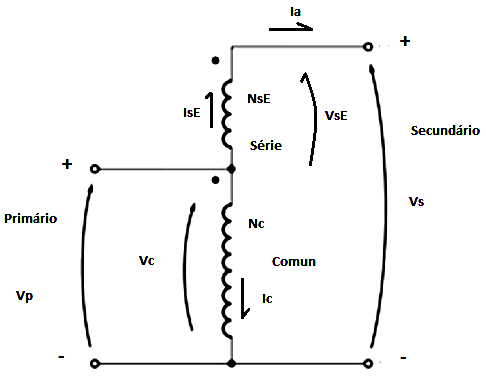

Os transformadores de potência são máquinas estáticas utilizadas para transformar os níveis de tensão e corrente de um circuito elétrico, sem alteração da frequência elétrica da rede. Os transformadores são fundamentais para a transmissão e distribuição de energia elétrica, possibilitando o transporte da energia desde a geração até os centros consumidores. A Figura abaixo ilustra um transformador de potência aparente nominal de 112,5VA, tensão nominal primária de 220V e tensão nominal secundária de 20V, que foi conectado de forma a desempenhar um papel de autotransformador.


Imagem associada para resolução da questão


Uma tensão de 220V é aplicada no terminal primário deste transformador e uma carga é conectada ao terminal secundário do autotransformador. Sabendo que o valor da carga é tal que exige do transformador a sua potência nominal, marque a alternativa que apresenta o valor da potência aparente entregue à carga, caso o autotransformador seja conectado em ligação aditiva.


A

2250 VA


B

1600 VA


C

540 VA


D

1350 VA

Em um transformador trifásico com primário conectado em estrela e o secundário conectado em triângulo, a defasagem angular entre tensões correspondentes nos diferentes enrolamentos será de 30º.


C

Certo


E

Errado

Um transformador do tipo delta-estrela tem o seu lado primário (delta) conectado a uma tensão de linha igual a U. Para que a tensão de linha do lado secundário tenha o seu módulo igual a U/4, a relação de espiras do primário em relação ao secundário de cada transformador monofásico, que compõe o transformador trifásico, deve ser igual a


A

4.


B

1/4.


C

4√3.


D

1/4√3.


E

4/√3.

A Figura 12 abaixo apresenta bobinas e terminais de conexão de um motor trifásico.


Imagem associada para resolução da questão


Figura 12


Assinale a alternativa que apresenta corretamente as conexões para uma configuração em estrela e em triângulo, respectivamente.


A

Estrela: T2-T4; T3-T5; T1-T6. Triângulo: T2-T4; T3-T5; T1-T3.


B

Estrela: T1-T2; T2-T3; T4-T5; T5-T6. Triângulo: T4-T5; T5-T6; T1-T3.


C

Estrela: T4-T5; T5-T6; T1-T3. Triângulo: T1-T6; T4-T2; T5-T3.


D

Estrela: T4-T5; T5-T6. Triângulo: T1-T6; T4-T2; T5-T3.

Em uma instalação industrial trifásica, diversos fatores podem afetar o funcionamento e a proteção dos motores elétricos. Considerando a montagem e instalação desses motores, avalie as afirmações abaixo:


I - Para alterar o sentido de rotação do eixo de um motor elétrico trifásico, é necessário inverter a sequência de fases, o que pode ser feito trocando a posição de duas das fases (entre si) conectadas ao motor.

II - Em caso de falha que resulte na falta de uma fase em uma instalação industrial trifásica, é possível afirmar que isso pode danificar os motores ligados em estrela, mas não apresenta riscos para motores ligados em triângulo.

III - Caso a tensão da rede elétrica apresente uma elevação significativa em relação à tensão nominal, o sistema de proteção que conta apenas com fusíveis no circuito de força do motor é adequado para garantir o desligamento do equipamento.


A partir das afirmações acima, é CORRETO o que se afirma em:


A

I, apenas.


B

II e III, apenas.


C

III, apenas.


D

I, II e III, apenas.


E

I e III, apenas.

Imagem associada para resolução da questão

Considerando que, no banco de transformadores trifásicos na figura precedente, os transformadores sejam idênticos e ideais, com potência de SNOM em cada um deles, assinale a opção correta.


A

A conexão dos transformadores no arranjo apresentado é do tipo triângulo-triângulo.


B

A potência do banco de transformadores é


C

Na situação apresentada, os transformadores só possuem perda por correntes de Foucault.


D

As conexões entre os transformadores devem levar em conta as polaridades das bobinas.


E

Os transformadores do arranjo apresentado têm permeabilidade magnética nula.

Uma indústria possui, atualmente instalado em sua subestação, um transformador de 225 kVA, 13,8 kV — 220 V (tensão de linha) (Δ — Y) com uma reatância percentual de 5%. Deve-se instalar um novo transformador em paralelo, com as mesmas especificações do transformador já existente, para atender ao aumento de carga previsto. Para que a potência seja distribuída igualmente entre os dois transformadores, após a sua instalação em paralelo, a reatância, em ohms, referida para o lado de baixa tensão do novo transformador, é de


A

0,01.


B

0,11.


C

0,05.


D

0,21.


E

1,0.

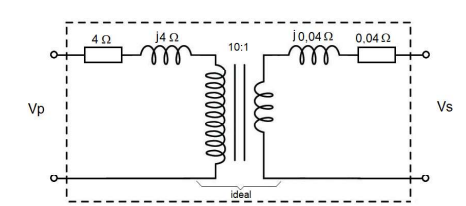

Um transformador apresenta resistências e reatâncias nos enrolamentos primário e secundário conforme mostrado na figura abaixo:


Imagem associada para resolução da questão


Fonte: Banca Examinadora, 2026.


A impedância equivalente do transformador vista no lado da fonte é


A

4 Ω + j4 Ω.


B

40 Ω + j40 Ω.


C

8 Ω + j8 Ω.


D

0,4 Ω + j0,4 Ω.

Quando um banco de três transformadores monofásicos é conectado para formar um transformador trifásico com primário em triângulo e secundário em estrela, a relação de transformação de cada unidade monofásica deve ser igual à relação de transformação do transformador trifásico resultante.


C

Certo


E

Errado

Considere um transformador com relação de espiras 𝟐𝟒𝟎𝟎: 𝟐𝟒𝟎 𝑽 e 𝟓𝟎 𝒌𝑽𝑨. Com base na Figura 2, os pontos ab são o enrolamento de 𝟐𝟒𝟎 𝑽 e bc é o enrolamento de 𝟐𝟒𝟎𝟎 𝑽. Sabe-se que o enrolamento de 𝟐𝟒𝟎 𝑽 possui isolação suficiente para suportar uma tensão de 𝟐𝟔𝟒𝟎 𝑽 em relação à terra.


Imagem associada para resolução da questão


Figura 2: (a) Transformador de dois enrolamentos; (b) transformador conectado como autotransformador.


Tendo em vista as informações mencionadas, calcule as tensões nominais 𝑽𝑨 e 𝑽𝑩 nos lados de alta e baixa tensão, respectivamente, do autotransformador.


A

𝑉𝐴 = 𝑉𝑎𝑏 +𝑉𝑏𝑐 = 240 𝑉


B

𝑉𝐴 = 𝑉𝑎𝑏 +𝑉𝑏𝑐 = 2640 𝑉


C

𝑉𝐴 = 𝑉𝑎𝑏 +𝑉𝑏𝑐 = 2400 𝑉


D

𝑉𝐴 = 𝑉𝑎𝑏 +𝑉𝑏𝑐 = 24 𝑉


E

𝑉𝐴 = 𝑉𝑎𝑏 +𝑉𝑏𝑐 = 50 𝑘𝑉
