Questões de Concurso sobre Circuitos Elétricos

O fator de qualidade ou fator Q é uma medida do desempenho de uma bobina. O conceito foi concebido pela primeira vez por um engenheiro chamado K. S. Johnson do Departamento de Engenharia da Western Electric Company, nos Estados Unidos. Ele estava avaliando o desempenho e a qualidade de diferentes bobinas. Ao longo de suas investigações, ele desenvolveu o conceito de Q. Curiosamente, sua escolha da letra Q foi feita porque todas as outras letras do alfabeto foram tomadas e não por causa do termo fator de qualidade, embora em retrospectiva a escolha da letra Q para o fator de qualidade não poderia ter sido melhor. Ao lidar com circuitos sintonizados de RF, há muitas razões pelas quais o fator Q é importante. Normalmente, um alto nível de Q é benéfico, mas em algumas aplicações um nível definido de Q pode ser o que é necessário. Em razão do esposado, quanto aos sinais espúrios gerais, está correto apenas o que se afirma em:

De acordo com o conteúdo de Eletricidade Básica, analise as assertivas abaixo:

I - Quando uma onda senoidal de tensão alternada é conectada a uma resistência de carga, a corrente que passa pelo circuito também é uma onda senoidal.

II - Em uma onda senoidal o número de ciclos por segundo é denominado de frequência.

III - O intervalo de tempo para que um ciclo de uma onda senoidal se complete é denominado de período.

IV - Em um circuito CA somente com resistência, às variações na corrente ocorrem em fase com a tensão aplicada.

Após análise das assertivas, podemos AFIRMAR que:

De acordo com os conceitos de Eletricidade Básica, considerando a seguinte bateria formada por células idênticas, marque a alternativa INCORRETA:

Fonte: Adaptado de: GUSSOW, Milton; tradução José Lucimar do Nascimento. Eletricidade Básica. 2ª ed. Dados Eletrônicos. Porto Alegre: Bookman, 2009. p 110, fig 6.3.

Considere o circuito abaixo.

Com base nessas informações, qual é a corrente i₀ medida em um amperímetro?

Dados: V_in = 5 V_DC; V_{D_SI} = 0,7 V; e V_{D_Ge} = 0,3 V.

Considere o circuito abaixo.

Com base nessas informações, determine o valor da corrente i_B na base do transistor Q₁ apresentado no circuito acima e assinale a opção correta.

Dados: V_BE = 0,7 V; e V_CC = 5 V_DC.

Um militar desenhou o circuito de um filtro com capacitor e resistor para melhorar a recepção de uma antena, conforme a figura abaixo.

Considerando o diagrama do filtro criado, de que tipo ele seria?

Relativo à Análise de Circuitos, assinale a alternativa CORRETA que contém o valor da carga armazenada em um capacitor de 10 nF com uma tensão de 3,5V sobre ele:

Circuitos contendo indutores e capacitores podem exibir o fenômeno de ressonância. Os circuitos ressonantes mais simples contêm apenas um indutor e um capacitor, além de resistores. A ressonância é diferente se o indutor e o capacitor estão ligados em série ou em paralelo. Na ressonância série temos, corretamente, que

Com base no circuito a seguir, calcule a queda de tensão no resistor R2.

Observação: Considerar apenas uma casa decimal após a vírgula.

Assinale a alternativa correta.

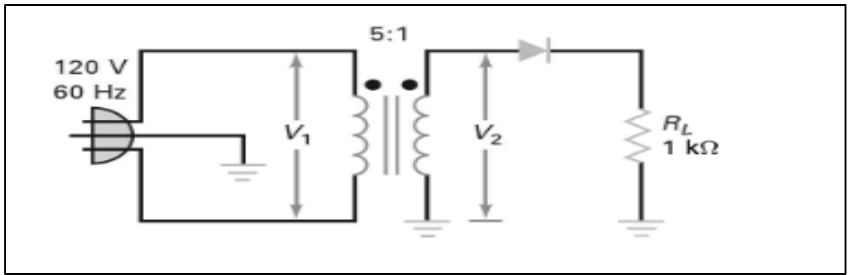

Considerando o conteúdo de Eletrônica Básica e o circuito abaixo que possui um transformador com relação de espiras de 5:1 com tensão no primário de 120V rms (V₁), é CORRETO afirmar que o valor da tensão rms no secundário do transformador (V₂) é:

Fonte: MALVINO, Albert Paul; BATES, David J. Eletrônica, v. 1. 7ª ed. São Paulo: McGraw- Hill, 2011.p. 94, fig. 4-5.

Os elementos essenciais de circuitos de corrente alternada (c.a.) são os Geradores de c.a. e elementos passivos e lineares que são uma combinação de Resistores, Capacitores ou Indutores em série ou em paralelo. Um Gerador de c.a. gera uma voltagem senoidal ε(t) que em geral é caracterizada pela frequência angular ω, amplitude ε₀ (também chamada + ϕ₀). Para que a amplitude e a fase sejam univocamente definidas, impomos corretamente que

A oposição que um circuito faz à passagem da corrente elétrica pode normalmente ser apresentada de três tipos: mecânica (que é a dificuldade causada pela inércia para movimentar os componentes mecânicos); magnética (causada pela interação entre o ímã fixo do alto-falante e o campo magnético da bobina); e elétrica (pelo fio da bobina). A soma dos três tipos cria a resistência, que varia de acordo com a frequência da corrente elétrica circulando. Como ela varia de acordo com a frequência, em termos práticos, o mesmo alto-falante pode variar sua medida de acordo com o que está recebendo. Para que isso não prejudique o sistema, temos uma forma de controlar a corrente elétrica entre o receiver ou amplificador e as caixas de som, quando o valor da medida final dos alto-falantes está igual ao anterior, traduzida corretamente pelo(a)

Considere o circuito abaixo.

Amplificadores operacionais são dispositivos amplamente utilizados em rádios transceptores. Com base no circuito acima, determine o valor de V₀ e assinale a opção correta.

Dados:V_in = 5 V_AC, V_CC = 12 V_DC e amplificador operacional ideal.

Em um circuito elétrico há um capacitor de 6 μF conectado a uma fonte de tensão ideal de 15 V e 800 Hz, Assim, qual é o valor da corrente no circuito?

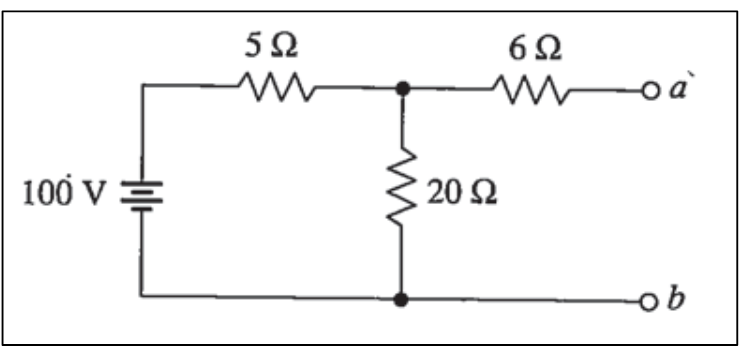

Relativo à Análise de Circuitos, determine o resistor que deverá ser conectado aos terminais a e b da figura abaixo para que se tenha a máxima transferência de potência e assinale a alternativa CORRETA que contém o valor de sua resistência:

Fonte: O’MALLEY, John; tradução Moema Sant’Anna Belo. Análise de Circuitos. 2ª ed. São Paulo: Makron Books do Brasil, 1994. p. 142, fig 5.10.

Quando uma fonte de tensão senoidal de 10 V alimenta um circuito com resistências R₁ e R₂ em série, a tensão que um militar mede em R₁ é de 5 V. Se os mesmos resistores forem colocados em paralelo, alimentados pela mesma fonte, a potência dissipada em R₁ é de 5 W. Com base nessas informações, assinale a opção que apresenta o valor correto de R₂.

Relativo à Análise de Circuitos, analise as assertivas abaixo:

I - A resistência é a propriedade do material de se opor ou resistir ao movimento dos elétrons e fazer necessária a aplicação de uma tensão para manter o fluxo de corrente.

II - Um resistor possui faixas na ordem laranja, laranja, preto e ouro. De acordo com o código de cores para resistências, o referido resistor possui uma resistência de 33Ω e tolerância de 5%.

III - Um resistor possui faixas na ordem verde, azul, vermelho e prata. De acordo com o código de cores para resistências, o referido resistor possui uma resistência de 5,6KΩ e tolerância de 20%.

IV - Um curto-circuito possui uma tensão zero sobre ele para qualquer corrente finita que estiver circulando. Já o circuito aberto, possui uma resistência infinita, o que significa que circula uma corrente nula para qualquer tensão finita aplicada sobre ele.

Estão CORRETAS as assertivas:

De acordo com os conceitos de Eletricidade Básica, considerando a seguinte bateria formada por células idênticas, analise as assertivas abaixo:

Fonte: Adaptado de: GUSSOW, Milton; tradução José Lucimar do Nascimento. Eletricidade Básica. 2ª ed. Dados Eletrônicos. Porto Alegre: Bookman, 2009. p 110, fig 6.2.

I - A tensão total entre os pontos A e B é 6 V.

II - A tensão total entre os pontos A e B é 1,5V.

III - A corrente que passa através da célula 1 é a mesma que passa pela célula 3.

IV - A corrente que passa através da célula 1 é a mesma que passa pela célula 4.

V - A corrente que passa através da célula 1 é maior do que a corrente que passa através da célula 2.

Após análise das assertivas, podemos AFIRMAR que:

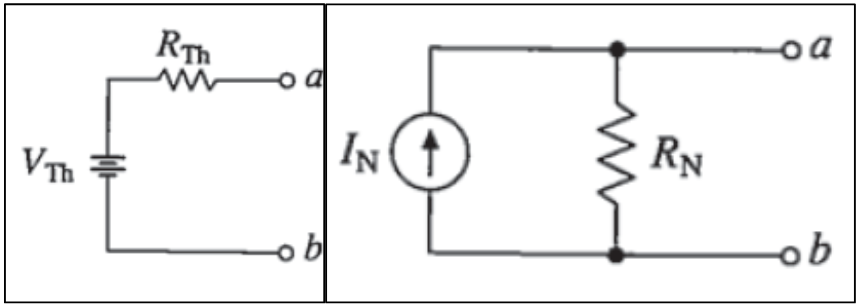

Relativo à Análise de circuito, dado o circuito Thévenin, obtenha o circuito Norton equivalente, considerando RTh = 10Ω e VTh = 5V e assinale a alternativa CORRETA que contém os valores do circuito equivalente de Norton:

Fonte: Adaptado de: O’MALLEY, John; tradução Moema Sant’Anna Belo. Análise de Circuitos. 2ª ed. São Paulo: Makron Books do Brasil, 1994. p. 134, fig 5.4.

Em muitas aplicações se deseja que seja transferida a maior potência possível a uma carga.

Para que seja fornecida a máxima potência à carga RL, no circuito acima, o valor de RL deverá ser igual a
