Questões de Concurso sobre Circuitos Elétricos

De acordo com a ANEEL, a qualidade percebida pelo consumidor de uma concessionária ou permissionária de serviço público de distribuição de energia elétrica deve ser avaliada a partir de três aspectos.

Assinale a alternativa que indica corretamente esses aspectos.

Em um circuito que tem duas bobinas próximas entre si observa-se que a variação de corrente na primeira induz em uma variação de tensão na segunda. Sobre esse fenômeno, é correto afirmar que as bobinas têm indutância:

O primário do transformador do circuito abaixo está alimentado com uma tensão alternada senoidal com valor eficaz igual a 127 V e frequência igual a 60 Hz. Tanto o transformador quanto os diodos devem ser modelados como ideais. Se o diodo D1 for retirado do circuito, NÃO é correto afirmar:

Uma ponte de diodo tem como função transformar a tensão de corrente alternada para corrente contínua. Esse circuito é montado com a associação de 4 resistores, 1 diodo e 1 capacitor e pode ser representado pela seguinte ilustração:

Os circuitos elétricos são formados por condutores interligados ao quadro elétrico através de disjuntores. É importante colocar disjuntores de alta corrente, independentemente da bitola do cabo, para que os equipamentos não fiquem desligando.

No circuito abaixo, o valor da capacitância equivalente entre os terminais A e B é:

Os dois circuitos abaixo serão equivalentes se os valores da fonte de corrente I e do resistor R forem, respectivamente:

Considere um resistor com valor nominal de 2 kΩ e tolerância de ±5%. Um multímetro digital de 3 ½ dígitos é utilizado para medir a diferença de potencial sobre este resistor, quando por ele circula uma corrente elétrica de 1 mA. Desconsidere o erro de precisão do multímetro.

Assinale a alternativa que indica corretamente uma possível leitura do valor de tensão utilizando a escala de 20 V do multímetro.

Uma corrente elétrica alternada é representada por i(t) = -4cos(20rrt-60°)A, e uma tensão elétrica é representada por v(t) ~ 6sen(20$\pi$t -150°)v. Para a relação de fase entre essas formas de ondas, é correto afirmar que:

Choque elétrico é a perturbação de características e efeitos diversos que se manifesta no organismo humano quando este é percorrido por uma corrente elétrica, ou seja, é a passagem de uma corrente elétrica através do corpo, utilizando-o como um condutor.

Para um bom desempenho dos equipamentos elétricos e eletrônicos, é necessário o uso de aterramento. Para se ter certeza de que um aterramento está adequado, utiliza-se um equipamento de medição chamado amperímetro que terá a finalidade de medir a corrente máxima e mínima suportada pelas hastes de cobre.

Em relação à resposta em frequência, o circuito abaixo funciona como um filtro do tipo:

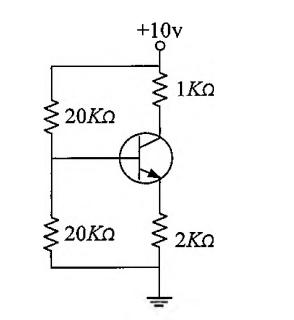

Observe o circuito abaixo.

A polarização do circuito transistorizado mostrado na figura acima, utilizando um transistor de junção bipolar com $\beta$ = 100, faz com que a corrente de emissor seja aproximadamente:

Para evitar que uma corrente contínua retorne entre uma fonte de tensão e uma carga, é necessário usar:

Marque a alternativa incorreta:

Considerando na figura um amplificador operacional ideal e valores de R e C diferentes de zero, qual a função do circuito?

Dois diodos estão em série em um circuito. A tensão do primeiro é de 0,72V e a tensão do segundo é de 0,78V. Sabendo-se que a corrente no primeiro diodo é de 50mA, é correto afirmar que a corrente do segundo diodo será

Esta rede tem o objetivo de transportar energia elétrica a pequenas cidades ou importantes consumidores industriais. O nível de tensão está entre 35kVe 160kV. Em geral, o arranjo deste tipo de rede é em anel, a fim de garantir a segurança do sistema. A estrutura dessas redes é, em geral, em linhas aéreas, sendo utilizado, às vezes, cabos subterrâneos próximos a centros urbanos. É correto afirmar que essa rede é denominada rede

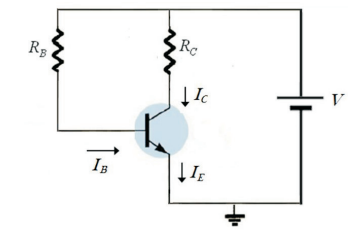

Para o circuito da figura a seguir, sabendo que V = 40,9 V, RB = 20KΩ, RC = 1000 Ω VBE = 0,9 V, βCC = 100 é a região de operação do transistor e qual o uso dele nessa situação?
