Questões de Concurso sobre Medidas elétricas

Se uma corrente passa por uma bobina e varia de 12 A para 20 A em 1 segundo, calcule a indutância dessa bobina, sabendo que ela induz 20 V, e assinale a opção correta.

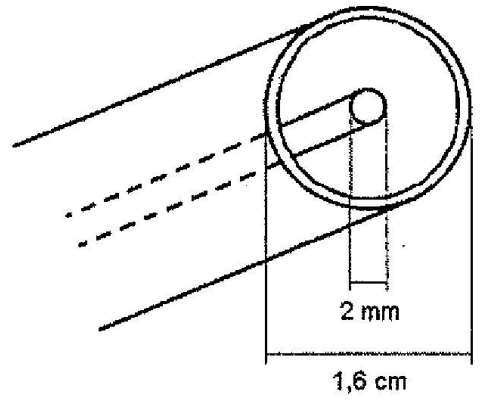

O cabo coaxial ilustrado abaixo possui como preenchimento o ar, cuja constante dielétrica é ε_r = 1,0006.

Com base nessas informações, assinale a opção que apresenta a impedância característica do cabo coaxial.

Dados: ε_r^1/2 = 1,0003; e log 8 = 0,903.

Qual é a energia gasta após 30 dias por um equipamento de 10 kW que fica ligado durante 5 horas por dia?

Fios condutores paralelos carregam correntes contínuas iguais, mas de sentidos opostos de amplitude 1000 A. A distância entre os fios é de 20 cm. Considerando a permeabilidade do vácuo igual a 4π10^–7 H/m e que o comprimento dos fios é muito maior do que a distância entre eles, o módulo da força por metro que um fio exerce sobre o outro é

O campo elétrico de uma onda plana é dado por E(z,t) = 2,0 cos(2 π · 10⁸ t – $\beta$z) a_z V/m, em que a_z é o versor da direção z. Ela propaga-se no ar que tem impedância intrínseca η₀ = 120π Ω. Esta onda incide normalmente em um disco de 20 m de diâmetro. A potência incidente no disco, em watts, é

Qual é a corrente nominal de um motor de indução trifásico tipo gaiola de 12 CV tensão de 380 V, rendimento η = 0,83 e fator de potência nominal de 0,9?

Considere uma bateria de 12V com resistência interna de 3$\Omega$. Determine a potência máxima que a fonte é capaz de liberar para um resistor de carga R_L e assinale a opção correta.

Um ambiente de propagação possui basicamente dois tipos de perdas: desvanecimento rápido, denominado sombreamento; e desvanecimento lento, denominado perdas por multipercursos.

Determine a potência média em um resistor de 5$\Omega$ no qual passam duas correntes de mesma frequência dados por $i_1=3sen\left(t\right)$e $i_2=5sen\left(t\right)$ e assinale a opção correta:

m sinal de tensão é dado por v(t) =$10\sqrt{2}$ sen(20πt).

ssinale a alternativa que apresenta, respectivamente, os valores de tensão eficaz (rms – root mean square), potência e período fundamental desse sinal.

Analise as afirmativas abaixo sobre instrumentos de medição:

1. Um osciloscópio com 10 divisões na escala horizontal está com a base de tempo ajustada em 1 ms/divisão. Ao usar esse osciloscópio para visualizar um sinal senoidal com frequência de 200 Hz, haverá dois ciclos completos da senoide na tela do osciloscópio.

2. Na tela de um analisador de espectro, observa-se que um dado sinal tem energia na faixa que vai de 30 Hz a 34 kHz. Pode-se concluir que o sinal analisado é o sinal de voz numa linha telefônica.

3. Ao gerar um sinal senoidal com um gerador de sinais, é possível variar o valor médio do sinal usando a função “DC OFFSET” do gerador.

4. Para medir o valor médio de um sinal, deve-se usar o osciloscópio com acoplamento AC.

Assinale a alternativa que indica todas as afirmativas corretas.

De acordo com a ANEEL, a qualidade percebida pelo consumidor de uma concessionária ou permissionária de serviço público de distribuição de energia elétrica deve ser avaliada a partir de três aspectos.

Assinale a alternativa que indica corretamente esses aspectos.

Analise as afirmativas abaixo sobre grandezas elétricas:

1. Em um chuveiro elétrico, a posição “verão” corresponde à menor resistência elétrica enquanto que a posição “inverno” corresponde a uma resistência maior.

2. A carga armazenada em um capacitor é igual ao produto da diferença de potencial pela capacitância.

3. A frequência de um sinal periódico é igual ao intervalo de tempo correspondente a um ciclo completo, e é dada em hertz (Hz).

4. Para uma bobina elétrica, caso a diferença de potencial entre seus terminais seja nula para uma dada corrente aplicada, pode-se afirmar que sua indutância é nula.

Assinale a alternativa que indica todas as afirmativas corretas.

Analise as afirmativas abaixo sobre a potência de um sinal elétrico:

1. A potência média, em unidades de watt, é o valor médio da potência instantânea do sinal.

2. A potência aparente, em unidades de VA, é o produto dos valores rms da tensão e da corrente.

3. A potência complexa, em unidade de watt, é o produto do conjugado complexo do fasor de tensão rms e do fasor de corrente rms.

4. O fator de potência é o cosseno da diferença de fase entre o fasor de tensão e o fasor de corrente em uma carga.

5. Para uma carga puramente resistiva, o fator de potência é nulo.

Assinale a alternativa que indica todas as afirmativas corretas.

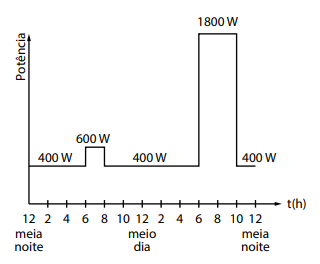

A figura abaixo mostra o consumo de potência diário de uma residência.

Determine a energia total, em kWh, consumida nas 24 horas.

Segundo a Resolução Homologatória no 2.286, de 15 de agosto de 2017, a tarifa convencional do grupo B (sem tributos) cobrada pela CELESC de uma residência normal é de, aproximadamente, 0,46 R$/ kWh. Considere que em uma determinada residência um receptor de TV LCD, que consome 250 W de potência, ficou ligado 10 horas/dia. A conta de luz no final do mês (30 dias) foi de R$ 200,00.

Determine o valor porcentual, relativo ao valor total da conta mensal, dispendido pelo receptor de TV.

A amplitude do sinal é amplificada em mais de 10 vezes.

A figura de ruído desse amplificador é maior que 5 dB.

A largura de banda de 10 dB do sinal é maior que 10 MHz.
