Questões de Concurso sobre Medidas em comunicações

Um sistema de comunicação que opera em 16-QAM, com taxa de transmissão de símbolos de 1,0 × 10⁶ baud e taxa média de erro de símbolo de 10⁻² possui throughput superior a 4 Mbps.

Para um enlace rádio ser considerado sobre Terra Plana, a distância para o Horizonte Rádio deve ser calculada. É necessária a instalação de uma antena no alto de uma torre de 2,9 metros, que será instalada em uma elevação de 19,6 metros, sem nenhum obstáculo ao redor que bloqueie o Horizonte Rádio.

Considerando-se que o raio equivalente da Terra no local escolhido é de 8.450 km, qual é o valor, em km, que mais se aproxima da distância para o Horizonte Rádio dessa antena?

Uma antena possui impedância igual a 40 - j36 $\Omega$ e eficiência de radiação igual a 80% na frequência de 8 GHz. Sabendo-se que j = $\sqrt{-1}$, a resistência de radiação, em $\Omega$, é igual a

As antenas possuem diversos parâmetros que as caracterizam e que variam de acordo com as suas dimensões elétricas. Uma antena do tipo dipolo teve seu comprimento variado desde o de um dipolo infinitesimal até o de um dipolo de onda cheia, no qual o comprimento físico do dipolo é igual ao comprimento de onda do sinal transmitido.

Para esse dipolo, o parâmetro que cresceu monotonicamente, na medida em que o comprimento elétrico foi aumentado, foi a

Quanto à abrangência territorial, um sistema de comunicação é considerado doméstico quando abrange todo o país.

Considere um enlace de 12 𝑘𝑚 de distância na frequência de 7,5 𝐺𝐻𝑧 entre duas estações A e B. Em relação ao nível do mar, a estação A possui uma altura igual a 7,5 𝑚 e a estação B está a 37,5 𝑚 de altura. O terreno é plano e rugoso e possui um único obstáculo do tipo gume de faca. O obstáculo possui uma altura igual a 30 𝑚, está localizado na linha de visada do enlace e está a 3 𝑘𝑚 da estação B. Sabe-se que o raio do elipsoide da 1ª Zona de Fresnel é dado por $\sqrt{\frac{\lambda d_A{d}_B}{d_A+d_B}}$ , em que 𝜆 é o comprimento de onda do sinal a ser transmitido e 𝑑_𝐴 e 𝑑_𝐵 são, respectivamente, a distância do ponto de observação às estações A e B. Analise as seguintes afirmativas relativas ao enlace, na condição de Terra plana:

I. A atenuação de espaço livre é inversamente proporcional à densidade do fluxo de potência de uma onda eletromagnética.

II. Se a estação A for elevada para uma altura igual a 37,5 𝑚, a 1ª Zona de Fresnel encontra-se totalmente desobstruída pelo obstáculo e o enlace pode ser considerado em visada direta.

III. A atenuação de espaço livre, ${\left[\frac{4\pi \left(d_A+d_B\right)}{\lambda }\right]}^{{}^2}$ , é menor do que 120 𝑑𝐵.

É correto o que se afirma em

Um sistema de comunicação comercial é um sistema administrado por empresas, normalmente privadas, que cobram pelos serviços prestados em telecomunicações.

Em sistemas CDMA, a necessidade de geradores de sequências pseudo-aleatórias é comum. As sequências-M são as mais usadas em sistemas de espalhamento de frequências. Um método comum para gerar tais sequências usa registradores de deslocamento, dispositivos que armazenam, a cada pulso de clock, o bit apresentado em sua entrada.

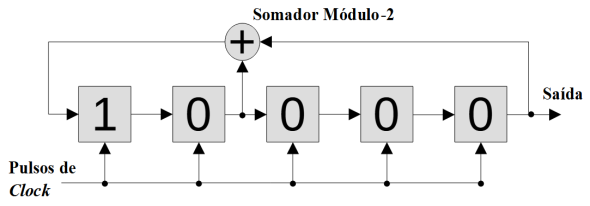

A figura a seguir apresenta um exemplo de gerador de sequências-M com 5 estágios, para o caso de um estado inicial de 1 0 0 0 0.

Na figura, cada quadrado representa um registrador de deslocamento, de tal forma que os primeiros 5 bits da sequência gerada são 0 0 0 0 1.

Sabendo disso, o comprimento total da sequência-M, antes que ela se repita, e os próximos 16 bits dessa sequência, após 0 0 0 0 1, (no formato hexadecimal), são, respectivamente,

Deseja-se especificar a potência irradiada por uma antena e o ganho da antena. Assinale a alternativa que apresenta as unidades corretas para apresentar as especificações.

Analise as afirmativas abaixo sobre instrumentos de medição:

1. Um osciloscópio com 10 divisões na escala horizontal está com a base de tempo ajustada em 1 ms/divisão. Ao usar esse osciloscópio para visualizar um sinal senoidal com frequência de 200 Hz, haverá dois ciclos completos da senoide na tela do osciloscópio.

2. Na tela de um analisador de espectro, observa-se que um dado sinal tem energia na faixa que vai de 30 Hz a 34 kHz. Pode-se concluir que o sinal analisado é o sinal de voz numa linha telefônica.

3. Ao gerar um sinal senoidal com um gerador de sinais, é possível variar o valor médio do sinal usando a função “DC OFFSET” do gerador.

4. Para medir o valor médio de um sinal, deve-se usar o osciloscópio com acoplamento AC.

Assinale a alternativa que indica todas as afirmativas corretas.

O protocolo SIP usa 7 tipos de pedidos utilizados para gerenciar as chamadas, sendo eles Invite, ACK, BYE, FXO, options, register e cancel.

Os sistemas de comunicação pessoal, tal como a telefonia móvel, operam em técnicas de duplexação para permitir a comunicação nos dois sentidos, denominada de comunicação duplex. Os sistemas que operam de forma que a transmissão e a recepção em um canal de comunicação estão na mesma frequência, porém em tempos distintos, operam segundo a técnica denominada:

O canal completo em tempo discreto de um sistema de transmissão (filtro de transmissão, canal de comunicação propriamente dito, filtro de recepção e amostrador na taxa de símbolo) possui resposta ao impulso composta de 3 coeficientes ou taps. O receptor utiliza o algoritmo de Viterbi para detectar a sequência de símbolo de máxima verossimilhança (MLSE). Sabendo-se que a modulação do sistema de transmissão é QPSK, quantos estados possui o algoritmo de Viterbi?

Para se conseguir um desempenho satisfatório, provavelmente o sistema de comunicação que for instalado precisará utilizar codificação de canal. Nesse caso, um tipo de codificação muito utilizada é a convolucional. Se for utilizado um codificador convolucional de taxa de codificação $\frac{3}{4}$, por exemplo, a taxa de bits útil do sistema será multiplicada por $\frac{4}{3}$.

Considere um sistema projetado para interligar duas cidades — A e B — por meio de dois subenlaces ponto-a-ponto, em que há um transceptor na cidade A, um outro transceptor na cidade B e um repetidor ativo e transparente interligando os dois transceptores. Considere ainda que, nesse sistema, deve-se garantir uma relação igual a 25 dB para oferecer uma BER = 10!6. Caso não haja interferência nem ruído de intermodulação nesse sistema e caso a relação do primeiro subenlace seja igual a 28 dB, então, a relação do segundo subenlace deverá ser pelo menos igual a 31 dB.
