Questões de Concurso sobre Potência de transmissão

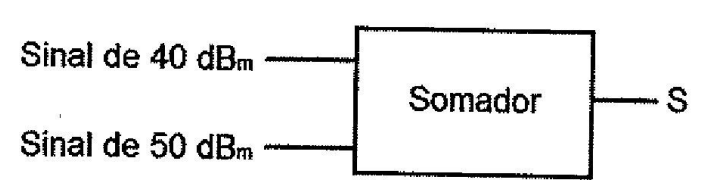

Dois sinais de potências 40 dB_m e 50 dB_m alimentam um circuito somador. Assim, assinale a opção que apresenta a saída do circuito.

Um rádio transmissor apresenta potência de transmissão de 10dBm e possui uma antena com ganho de 3 dB.

Desconsiderando as possíveis perdas internas, assinale a opção que indica o valor que melhor se aproxima da potência na saída da antena transmissora.

A densidade espectral de potência é uma medida importante para sistemas de telecomunicações. Por meio dela, é possível quantificar a distribuição da potência do sinal em função das frequências. A atividade de alocação de espectro, por exemplo, utiliza essa medida para determinação do nível de interferência entre canais vizinhos e, dessa forma, aprimorar a alocação de recursos. A densidade espectral de potência de um sinal varia em função da ordem de grandeza de

Deseja-se transmitir 8Mbps utilizando uma largura de banda igual a 2MHz.

De acordo com o teorema da capacidade de Hartley Shannon, a relação sinal ruído mínima necessária é aproximadamente igual a

Dados: log₁₀ 2 ~0,3, log₁₀ 3 ~0,48

Considere uma transmissão binária de bits equiprováveis e independentes, em que o bit 1 é transmitido por um pulso retangular de amplitude 1 V, e o bit 0 por um pulso retangular de amplitude 0,5 V. Ambos os pulsos possuem duração de 0,1 ms. Neste caso, a potência do sinal transmitido é

Uma emissora de TV recebeu autorização da Anatel para aumentar a potência de operação do seu transmissor de 10 kW para 20 kW. A estação transmissora da emissora opera na faixa de UHF e utiliza uma antena com diagrama de irradiação horizontal omnidirecional. Após essa emissora efetuar o aumento de potência autorizado, pode ser afirmado que o aumento da área de cobertura:

Deseja-se medir a potência de saída de um amplificador balanceado utilizando-se um medidor de potência. O amplificador balanceado abaixo é composto de acopladores direcionais de 3 dB, dois amplificadores idênticos com ganho de 30 dB, e impedâncias de 50 Ω. O sistema é baseado em 50 Ω, o sinal na porta de entrada possui frequência de 4 GHz e potência média de 500 μW. Considerar log₁₀2=0,3.

A leitura da potência média no medidor de potência será

Um sinal de potência igual a 100 mW é injetado em um cabo coaxial de 10 metros cuja perda é de 0,3 dB/m. Assim, calcule a potência do sinal em dBm na saída do cabo coaxial e assinale a opção correta.

Um sistema WDM não pode ser projetado para ser independente do comprimento de onda, para qualquer faixa utilizada.

A Figura a seguir mostra um sinal v(t), periódico no tempo, formando um trem de pulsos retangulares de tensão, em volts, onde a variável T é definida como o período.

A potência média desse sinal, quando aplicado a um resistor unitário, é calculada pela integral definida no intervalo de um período [ T ], dada a seguir:

$p_m=\frac{1}{T}{\int }_0^T{\left[v\left(t\right)\right]}^{2}dt$

Considerando-se os dados mostrados na Figura, o valor da potência média deste sinal, em watts, é

Uma antena possui um ganho máximo 20 vezes maior que o de uma antena dipolo de meia onda. A potência que efetivamente entra nos terminais dessa antena é de 3 dBm.

Sabendo que o ganho máximo de uma antena dipolo de meia onda é de 2,15 dBi, o valor que mais se aproxima da potência de saída (EIRP) na direção de máximo da antena é

Uma determinada instalação apresenta potência ativa de 100 kW relativa a um grupo de motores com carga constante e com acionamento direto, podendo-se desprezar as componentes harmônicas da corrente de carga. Qual é a injeção de energia reativa necessária para elevar o fator de potência para 97%, sabendo-se que o fator de potência da carga é 80%?

Uma empresa necessita conectar a sua matriz a duas filiais A e B. O engenheiro de telecomunicações responsável concluiu que a forma mais adequada é através de dois radioenlaces ponto a ponto, operando em frequência não licenciada, conectando cada filial diretamente à matriz. Considere, ainda, que para os requisitos do projeto (taxa de dados, modulação, codificação etc.), os rádios receptores que serão utilizados apresentam uma sensibilidade de –74 dBm, sendo também necessário garantir uma SINR (Signal-to-Interference plus Noise Ratio – relação sinal-interferência mais ruído) de, pelo menos, 25 dB. Considere, também, que, após uma varredura no espectro de frequência nas duas regiões onde se encontram as filiais, constatou-se que, nos canais de operação escolhidos, o nível máximo de “interferência mais ruído” obtido foi de –95 dBm na filial A e de –105 dBm na filial B. De acordo com tais informações e desprezando as perdas entre antena e rádio, as potências mínimas necessárias que devem ser captadas pelas antenas receptoras (considere uma margem de 20 dB), para que a comunicação na direção matriz-filiais seja sem falhas apreciáveis são de, aproximadamente:

Uma antena é conectada a um receptor de campos eletromagnéticos com entrada de 50Ω por meio de um cabo coaxial de 200 m com impedância de 50Ω. O receptor indica uma potência na entrada de –20 dBm em 500 MHz.

A potência nos terminais da antena se a perda no cabo é de 0,2625 dB/m em 500 MHz é de:

Independentemente da versão do padrão utilizado em telefonia celular, a taxa de transmissão é sempre constante, ou seja, não varia em função da atividade da voz.

Deseja-se especificar a potência irradiada por uma antena e o ganho da antena. Assinale a alternativa que apresenta as unidades corretas para apresentar as especificações.

As fibras óticas foram aperfeiçoadas nas últimas décadas, reduzindo a perda de potência dos sinais transmitidos, o que possibilitou a construção de circuitos com maior alcance. Estimar a perda de potência em um circuito é essencial, pois permite estabelecer o alcance de cada circuito. Assinale a alternativa que apresenta corretamente a redução de potência em um circuito que perde 3 dB entre dois repetidores.

Para evitar o colapso de congestionamento, o TCP precisa reduzir as taxas de transmissão, quando o congestionamento ocorre.

A técnica que, na perda de um segmento, reduz a janela de congestionamento pela metade, até um mínimo de pelo menos um segmento, e que recua o timer de retransmissão exponencialmente para os segmentos que permanecem na janela permitida, é conhecida como

Considere que o modelo de propagação no espaço livre é utilizado para modelar a perda de potência do sinal em um link de comunicação. Suponha que a potência recebida em uma distância de referência de 1 km entre o transmissor e o receptor é de 4 µW.

Determine a potência recebida P_r (d), a uma distância de 20 km do mesmo transmissor.

Fórmula de Friis: P_r (d) = P_t G_t G_r λ² /[(4π)² d² ], onde P_t é a potência transmitida, G_t e G_r denotam os ganhos das antenas transmissora e receptora, respectivamente, λ é o comprimento de onda e d a distância entre as antenas transmissora e receptora.

Um sistema radio-enlace de comunicação ponto a ponto opera a uma frequência de 18Ghz com antenas diretivas de alto ganho (60dB). Sabe-se que a potência de transmissão aplicada é de 10dBm, que não há perdas de acoplamento nas antenas e que a perda no espaço livre para a distância entre as antenas na frequência de operação é de aproximadamente 138dB, qual é o valor de potência recebida?
