Questões de Concurso sobre Transmissão e Recepção

A codificação NRZ-L utiliza sincronização e não possui componente DC.

Uma empresa de TV a cabo está passando por problemas na transmissão do sinal de TV, feita em micro-ondas, a seus clientes. Sabe-se que a comunicação nessa área não atravessa muito bem a parede dos prédios. Além disso, o feixe de transmissão do sinal, mesmo concentrado no transmissor, ainda possui algumas divergências no espaço. A empresa identificou que o grande problema eram as ondas refratadas nas camadas atmosféricas mais baixas que chegavam atrasadas ao receptor ou fora de fase, podendo cancelar o sinal.

A empresa relatou o problema como:

Caso seja necessário reduzir T, mantendo-se N inalterado, será necessário o aumento de S e, por consequência, de B.

A respeito da tecnologia LoRa, é CORRETO afirmar que:

Em sistemas de telefonia fixa comutada, a comutação por circuitos implica a existência de circuito de comunicação dedicado entre dois nós ou estações da rede.

Uma portadora de frequência igual a 3MHz e amplitude igual a 10 Volts pico-a-pico é modulada em amplitude por um tom na frequência de 2kHz e amplitude igual a 1,6 volts pico-a-pico.

Para um índice de modulação igual a 0,5, o sinal modulado pode ser representado analiticamente por

Se comparada ao FDM, uma das desvantagens da técnica do TDM com PCM é a necessidade de utilização de diversos filtros.

Na comutação temporal, se o número de portas de saída for maior que o número de portas de entrada, o sistema é dito com bloqueio.

No modulador digital com 256 sinais disponíveis para transmissão, cada vez que um sinal é transmitido, 8 bites são enviados através do canal.

Caso o sinal que entra no codificador de fonte seja contínuo, será necessária uma etapa de quantização antes do processamento no codificador.

A modulação ASK bipolar possui componente em quadratura igual a zero.

A técnica DPCM (differential pulse code modulation) exige maior quantidade de bites de codificação por amostra do sinal analógico quando comparada à técnica PCM.

O processo de modulação que ocorre em superfícies irregulares, onde as dimensões são menores que comprimento de onda, é difuso e é produzido normalmente por superfícies muito ásperas, por pequenos ou por folhagem (nesse caso só se deve considerar o efeito das folhagens para instalações de rede sem fio externa), é corretamente chamado apenas de

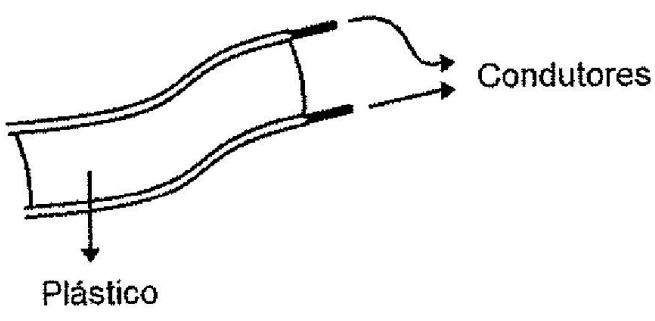

Considere a linha bifilar abaixo:

Calcule a impedância característica da linha de transmissão e assinale a opção correta.

Dados: A distância entre os centros dos dois conectores é de 1 cm; os dois condutores são iguais e o diâmetro de cada um é igual a 2 mm; e a constante dielétrica relativa do plástico utilizado é igual a 3,

Considere: $Z_0=\frac{276}{\sqrt{{\epsilon }_r}}$ log $\frac{2D}{d}$; 3^1/2 = 1,73.

As técnicas de acesso são essenciais na telefonia celular, permitindo a transmissão simultânea de múltiplos sinais de diferentes usuários por meio de um único meio de transmissão. A principal questão é como combinar esses sinais para transmissão no mesmo meio e separá-los na recepção, de modo a recuperar corretamente as informações individuais de cada usuário.

Analise as seguintes afirmativas sobre as técnicas de acesso:

I. FDMA: Os sinais de cada canal são transmitidos usando diferentes frequências e em diferentes intervalos de tempo distintos. O objetivo de utilizar diferentes frequências e intervalos de tempo é reduzir a interferência entre símbolos.

II. TDMA: Vários canais compartilham a mesma portadora, sendo que cada portadora é utilizada em intervalos de tempo distintos, cada uma correspondendo a um canal de usuário.

III. CDMA: Usuários se comunicam usando as mesmas frequências simultaneamente, separados por códigos ortogonais, permitindo que todos transmitam simultaneamente numa mesma banda de frequências.

Está correto o que se afirma em

O esquema de modulação empregado em um sistema de comunicações pode ser linear ou não-linear. O princípio da superposição estabelece que toda modulação linear satisfaz aos princípios de aditividade (𝑓(𝑚₁ + 𝑚₂) = 𝑓(𝑚₁) + 𝑓(𝑚₂) e homogeneidade (𝑓(𝑐𝑚) = 𝑐𝑓(𝑚)), onde 𝑓 é o processo de modulação, 𝑚₁ e 𝑚₂ são os sinais modulantes e 𝑐 é um escalar.

São esquemas de modulação linear:

Em um enlace de telemetria estabelecido entre o satélite e a estação terrestre utilizando-se modulação BPSK sem codificação, observou-se o incremento da probabilidade de quadros perdidos.

Com o objetivo de mitigar esta condição, assinale a opção que apresenta a estratégia que pode ser implementada.

Em matéria de transmissão, devemos considerar que devido à curvatura da Terra, sempre existirá uma distância limite para a qual a antena receptora tenha uma visão não obstruída da antena transmissora. A isso chamamos corretamente de distância de visada, e quando tivermos duas torres de alturas ht (TX) e hr (RX), a máxima distância entre elas, em linha de visada direta, será a corretamente ilustrada apenas em:

Em um sistema de comunicação digital que emprega a multiplexação por divisão de frequência ortogonal (OFDM) com o uso da transformada rápida de Fourier (FFT), a duração do símbolo transmitido é dada pelo inverso da banda ocupada pelas subportadoras do sistema, adicionando-se tempo de guarda, que, por sua vez, deve ser proporcional ao inverso do espaçamento dessas subportadoras, para que sejam mantidas as características cicloestacionárias da FFT, bem como a ortogonalidade das referidas subportadoras.

Considerando ambiente de gravação sem ruídos, a menor taxa de amostragem para a recuperação correta do sinal no destino é igual a 4 ∙ (β +1) ∙ f_m, em que β representa o índice de modulação do sistema de transmissão e f_m, a maior frequência existente no sinal original.
