Questões de Concurso sobre Potência de transmissão

Considere “PS" a potência do sinal e “PR” a potência do ruído. A relação sinal/ruído (SNR), dada em decibéis (dB), medida em um ponto do sistema de telecomunicações, é representada por

Considere que o modelo de propagação no espaço livre é utilizado para modelar a perda de potência do sinal em um link de comunicação. Suponha que a potência recebida em uma distância de referência de 1 km entre o transmissor e o receptor é de 4 µW.

Determine a potência recebida P_r (d), a uma distância de 20 km do mesmo transmissor.

Fórmula de Friis: P_r (d) = P_t G_t G_r λ² /[(4π)² d² ], onde P_t é a potência transmitida, G_t e G_r denotam os ganhos das antenas transmissora e receptora, respectivamente, λ é o comprimento de onda e d a distância entre as antenas transmissora e receptora.

Um sistema radio-enlace de comunicação ponto a ponto opera a uma frequência de 18Ghz com antenas diretivas de alto ganho (60dB). Sabe-se que a potência de transmissão aplicada é de 10dBm, que não há perdas de acoplamento nas antenas e que a perda no espaço livre para a distância entre as antenas na frequência de operação é de aproximadamente 138dB, qual é o valor de potência recebida?

A soma de dois sinais independentes de potência igual a 10 dBm cada resulta em um sinal de potência igual a

Assinale a alternativa que apresenta os valores, em dBm, das potências de 10 mW e 500 µW, respectivamente.

Um cabo de fibra ótica oferece uma atenuação de 3,5 dB/Km à passagem do sinal ótico. Ao considerar um cabo de 1 Km e uma potência mínima de saída de 1,5 dBm, a potência de entrada na outra extremidade do cabo será de:

Um engenheiro realizou medições de potência em uma determinada área com equipamento receptor próprio para a faixa de frequência de interesse. Em determinado ponto de interesse, podem ser recebidos sinais oriundos de dois transmissores (A e B). Entretanto, foram realizadas medidas de potência de forma independente, ou seja, a potência medida correspondia apenas ao transmissor A, com potência P_rA = 10 dBm, ou ao transmissor B, com potência P_rB = 10 dBm, nunca para os dois simultaneamente ligados. A máxima potência recebida no ponto de interesse quando os dois transmissores estiverem ligados é

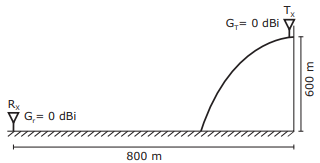

Considere o sistema conforme ilustra a figura.

Assumindo que o comprimento de onda da portadora é igual a λ = $\frac{4\pi }{10}$ m e que ambos transmissor e receptor possuam antenas com ganho unitário, a potência de transmissão (P_r) necessária para que a t potência recebida em Rx seja igual a P = -50 dBm é

Considere que um sinal senoidal de 500 Hz é aplicado na entrada de um modulador AM, com uma portadora de 500 KHz com 100 V de amplitude. O sinal modulado resultante é um sinal AM-DSB-LC e possui índice de modulação de 80%. Qual é a potência total do sinal AM transmitido?

Um engenheiro deseja fazer um link entre dois equipamentos de transmissão wireless e montou um sistema, representado pela figura a seguir:

imagem da antena: Autor Freepik, site Flaticon.com

• Pin = – 5dBW

• Perda no cabo é de 1dB

• Amplificador tem ganho de 3db

• Ganho da antena transmissora é igual a 2dB

• Atenuação espaço livre é igual a 102dB

Após calcular a potência presente na antena receptora, o engenheiro consultou o manual do fabricante e descobriu que a taxa de transmissão varia com a intensidade da potência presente na antena receptora, conforme tabela a seguir:

Considerando esses dados, assinale a alternativa que define a potência recebida e a taxa de transmissão máxima teórica desse sistema.

Um amplificador tem ganho de potência de 40 dB. Em sua entrada, é aplicado um sinal de áudio de 100 mW. A potência do sinal de saída vale:

Se o ganho de potência de um amplificador é de 1000, seu ganho de potência em decibéis é de:

O nível físico de potência elétrica de 0,001 mW corresponde a um nível de potência absoluta de:

Um circuito com características indutivas possui fator de potência FP = 0,85 e consome uma potência aparente P_AP de 12kVA quando a alimentação é 220V_RMS. Nessas condições, a potência útil realmente consumida é de, aproximadamente,

Considere que um radiotransmissor com potência igual a 10 W seja conectado, por meio de um cabo de 6 m com perda de 0,5 dB/m, a uma antena omnidirecional com diretividade igual a 3 dB. Nesse caso, a EIRP (equivalent isotropically radiated power) será igual a 37 dBm.

Há várias vantagens em se modular uma portadora de frequência mais alta com um sinal de voz, cuja banda esteja limitada entre 100 Hz e 10 kHz, a fim de transmiti-lo utilizando uma antena que o irradie eletromagneticamente para o espaço livre. Há também uma questão de ordem prática que dificultaria muito a transmissão direta do sinal de voz, sem modulação:
