Questões de Concurso sobre Circuitos Elétricos

Considerando o conceito de uma onda plana uniforme, ela terá o vetor intensidade de campo elétrico E e o vetor intensidade de campo magnético H perpendiculares entre si e ambos perpendiculares à direção de propagação da onda, em qualquer ponto do espaço. A velocidade de propagação da onda e o seu comprimento de onda dependerão das características do meio onde ela está se propagando.

Considere uma onda eletromagnética produzida por uma fonte senoidal propagando no espaço livre, e a situação quando ela percorre uma distância entre 2 pontos que corresponde à metade do seu comprimento de onda. Nesse aspecto, analise as afirmativas a seguir:

I) A diferença da fase do campo elétrico da onda entre os dois pontos será de 180º.

II) No domínio do tempo, o campo elétrico E estará defasado do campo magnético H de 90º.

III) O intervalo de tempo para percorrer aquela distância será igual à metade do período do sinal senoidal.

Estão CORRETAS apenas as afirmativas:

Considere o circuito da figura a seguir em que todos os dispositivos são ideais.

A potência dissipada no resistor de 50 kΩ é

O valor da tensão medida em Vx em relação ao terra no circuito abaixo, é igual a

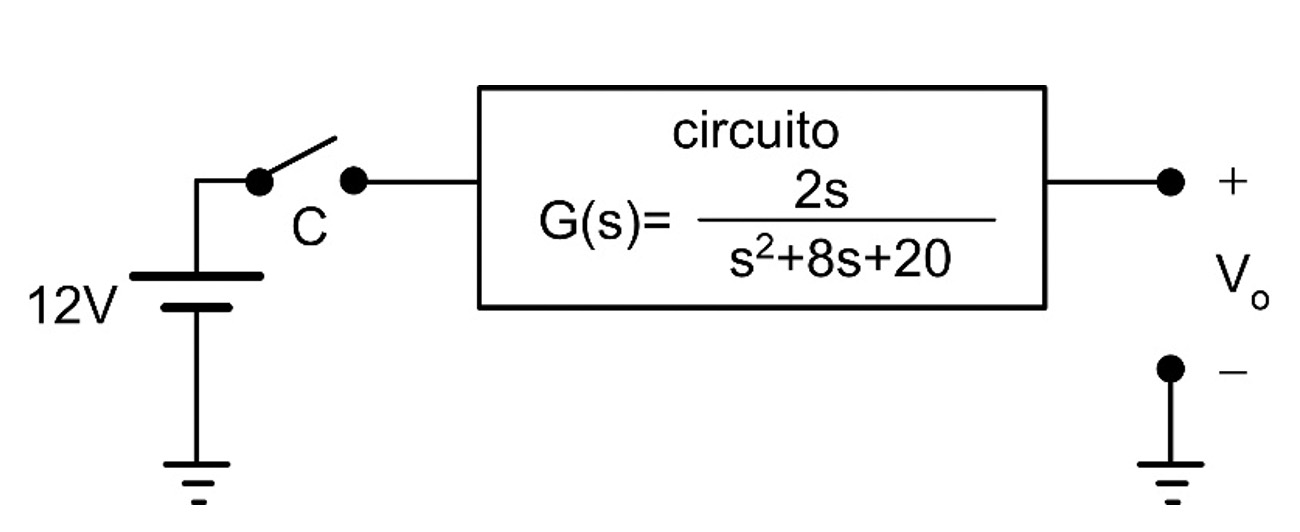

Seja G(s) a função de transferência de um circuito, que relaciona dois sinais de tensão, conforme apresentado na Figura a seguir.

Na entrada do circuito, é colocada uma fonte DC de 12V e a chave C. Em t = 0, a chave C é fechada.

Qual deverá ser a expressão matemática que representa a tensão V_o na saída do circuito, em volts, para t ≥ 0?

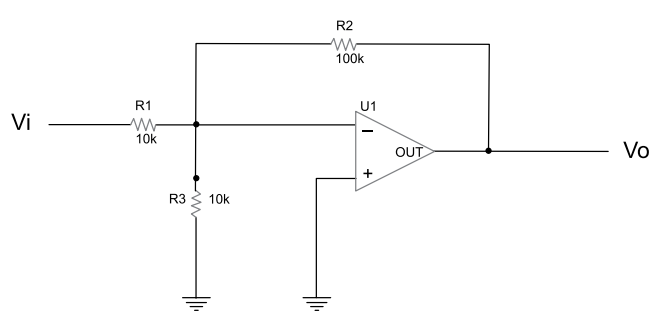

Considere o circuito da figura a seguir que contém um amplificador operacional ideal.

O ganho de tensão $\frac{V_o}{V_i}$ do circuito é:

Considere um circuito com uma fonte de tensão alternada v(t) e uma indutância em série. É correto afirmar que a corrente i_L (t) que passa pela indutância está:

.

.

Considerando as faixas de erro dos resistores contidos no circuito representado na figura precedente, é correto afirmar que a

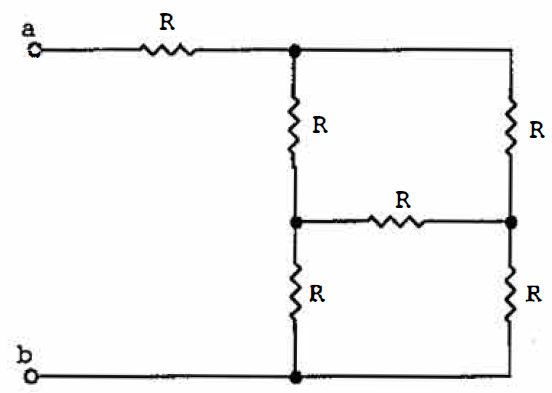

Observe o circuito abaixo.

Calcule a resistência equivalente R_T entre os terminais a e b do circuito acima e assinale a opção correta.

Dado: R = 5$\Omega$

.

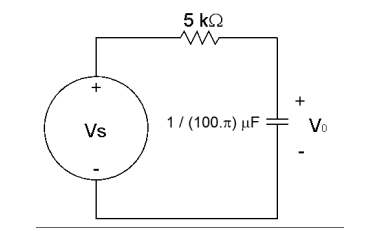

Acerca do circuito representado na figura precedente, assinale a opção correta.

.

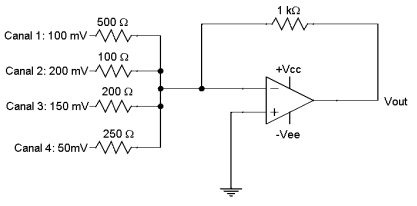

Considerando-se as amplitudes dos sinais de entrada em cada canal do circuito representado na figura precedente, assinale a opção correta.

.

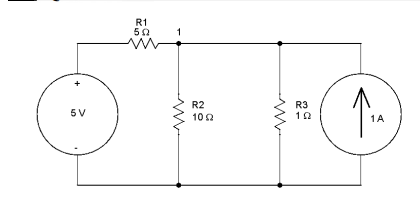

Assinale a opção correta em relação ao circuito representado na figura precedente.

Considere um Circuito Elétrico RLC série, alimentado por uma fonte 120 V_AC, 60 Hz, com as seguintes características: R = 400 ohms, X_c = 400 ohms e X_L = 700 ohms. O valor da impedância total desse circuito é de:

Observe o circuito abaixo.

Sabendo que o circuito acima utiliza um amplificador operacional ideal, determine a tensão de salda Vo considerando uma tensão de entrada V$i$ = 4V e assinale a opção correta.

Dados: R1 = 300 K$\Omega$; e

-------R2 = 50 K$\Omega$.

Observe o circuito abaixo.

Calcule o valor de $I_D$ e $V_0$ mostrados no circuito acima e assinale a opção correta.

Dados: R1 = 2 K$\Omega$; e

-------R2 = 4K$\Omega$.

No que se refere aos teoremas da superposição – Thévenin e Norton –, assinale a opção correta.

O Teorema de Thevénin é um dos mais importantes da teoria de circuitos, pois permite lidar com circuitos reais complexos a partir somente do “efeito final que ele gera”. Isso significa que não é necessário lidar diretamente com o circuito real, mas somente medir qual a tensão e a resistência que há entre os seus terminais de saída. Isso permite, ainda, desenvolver um modelo de circuito equivalente de uma só malha, extremamente fácil de analisar. Por conta disso, ele é muito utilizado na determinação de parâmetros importantes de vários circuitos. Por exemplo, um parâmetro fundamental dos amplificadores é a sua impedância de saída. A saída de um amplificador pode ser vista, segundo o Teorema de Thevénin, como uma fonte de tensão real, onde a impedância interna dessa fonte equivalente seria a impedância de saída do amplificador. Considere a seguinte estratégia para determinar a impedância de saída de um amplificador de tensão: medir a tensão na saída do amplificador em circuito aberto e depois aplicar um potenciômetro na saída e variá-lo até que a tensão na saída com o potenciômetro tenha metade da amplitude na situação inicial. Ao retirar o potenciômetro do circuito e medi-lo, busca-se ter uma estimativa da impedância de saída do amplificador. Mais especificamente ela será:

.

Considerando o circuito representado na figura precedente, assinale a opção correta no que diz respeito aos amplificadores operacionais.

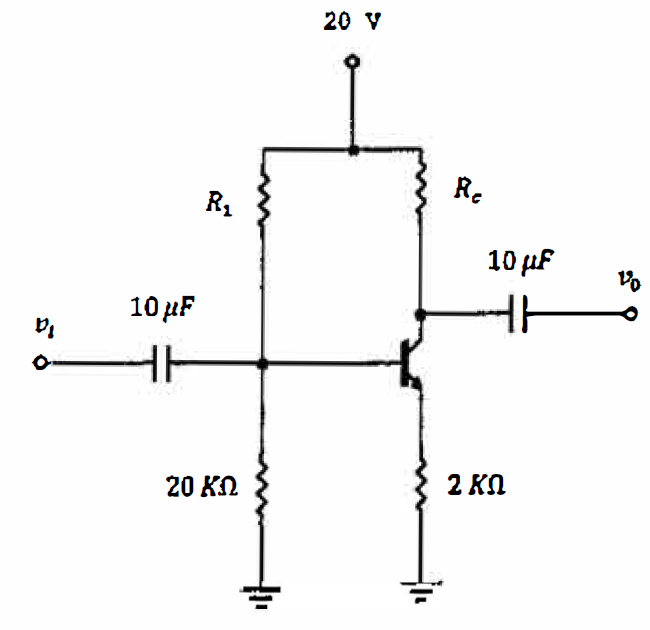

Considere o circuito abaixo.

Sabendo que a corrente no coletor ($I_c$) é igual a 2,15 mA e a tensão entre coletor e emissor ($V_{CE}$) é igual a 9,25 V, calcule os valores de R₁ e R_c e assinale a opção correta.

Dados: $I_c$ $\cong$ $I_E$

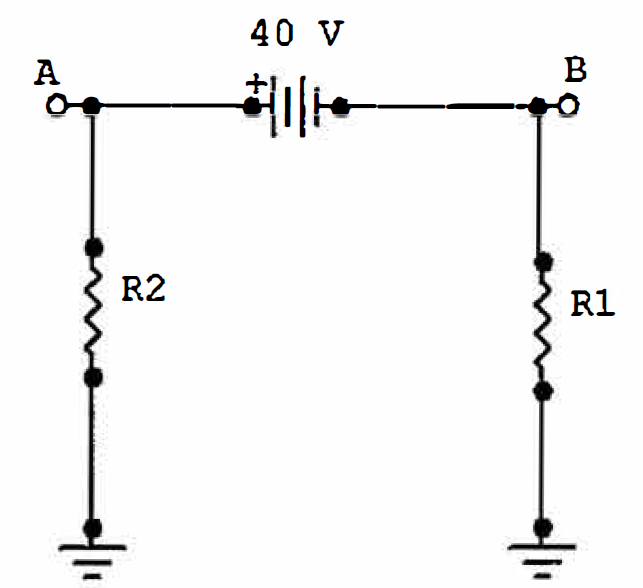

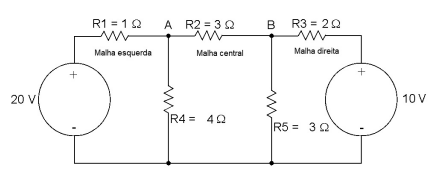

Observe o circuito abaixo.

Calcule a tensão nos pontos A e B em relação ao terra no circuito acima e marque a opção correta.

Dados: R1 = 15$\Omega$; e

-------R2 = 5$\Omega$.

.

Considerando o circuito representado na figura precedente, assinale a opção correta.
