Questões de Concurso sobre Circuitos Elétricos

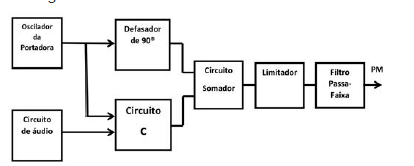

E. H. Armstrong, professor da Universidade de Columbia, foi o inventor da Frequência Modulada. Ele propôs um método para a modulação em fase (PM) do sinal de uma portadora por um sinal de baixa frequência, por exemplo, um sinal de áudio, que é conhecido pelo nome de Modulador de Fase de Armstrong. O diagrama de blocos a seguir mostra o funcionamento desse modulador.

Pode-se concluir que o “Circuito C” é um:

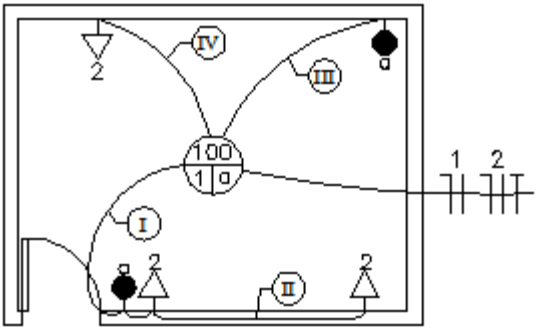

Observando o projeto abaixo, representado como diagrama unifilar, é correto afirmar que a quantidade de cabos que interligam os trechos I, II, III e IV, respectivamente, é

O circuito apresentado na figura realiza demodução de um sinal modulado em amplitude (sinal AM). O sinal demodulado apresenta a distorção conhecida como Corte Diagonal.

Com respeito a esse assunto afirma-se:

I - O problema do Corte Diagonal pode ser amenizado reduzindo-se o índice de modulação.

II - O problema do Corte Diagonal pode ser amenizado aumentando-se o valor de RC.

III - O problema do Corte Diagonal pode ser agravado caso o mesmo circuito seja utilizado para demodular um sinal de menor largura de banda.

É correto apenas o que se afirma em

O circuito abaixo é um circuito passa-faixa usado para sintonizar um sinal de RF. O resistor, o indutor e o capacitor são ideais. No circuito, R = 1,0 kΩ, L = 1,0 µH e C = 10,0 nF.

Para ser testado, é aplicado no ponto “E”, com um gerador de impedância interna desprezível, um sinal de RF, variando-se a frequência na faixa de ondas médias, e o resultado é medido no ponto “S”. Sendo a frequência de corte inferior w₁ e a frequência de corte superior w₂ ,a faixa de passagem Bw= (w₂ - w) é:

Analise o circuito integrado a seguir:

O circuito integrado é um:

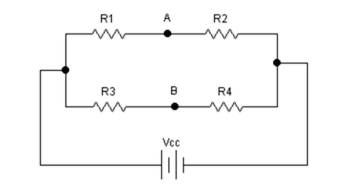

No circuito abaixo os resistores têm valores exatos, com Vcc = 12 Volts, R1 = 10,0 kΩ, R2 = 30,0 kΩ, R3 = R4 = 6,0 kΩ

A tensão entre o ponto “A” e o Ponto “B” é de:

No circuito apresentado, a chave S tem sua posição alternada entre os contatos 1 e 2 a cada minuto. Através de medidas realizadas, foi possível elaborar o gráfico da tensão V₀(t). As resistências de R₁ e R₂, em k %u03A9 que mais se aproximam do comportamento apresentado no gráfico, respectivamente,

Observe a figura a seguir.

Observe a figura abaixo.

Um amperímetro, formado por um galvanômetro A de bobina móvel, com resistência interna de 10 e uma resistência shunt Rs, opera na escala linear de 0 a 400 mA. Um voltímetro, formado também por um galvanômetro V de bobina móvel, com resistência interna de 50 e uma resistência multiplicadora Rm, opera na escala linear de 0 a 120 V. Os dois medidores estão conectados na configuração mostrada na figura. Uma tensão de 320V CC é aplicada entre os terminais B e C e observa-se que os ponteiros dos dois galvanômetros se posicionam exatamente no meio de suas escalas. Os valores, em ohms, de R_s e R_m, respectivamente, são:

O ganho total do circuito, $\frac{V_0}{V_1}$, é igual a −110.

Devido à realimentação negativa, a impedância de entrada, vista a partir do terminal de entrada, Vi, é infinita.

A impedância de saída do circuito é igual a 10 kΩ.

o valor da corrente I é igual a 1 A.
