Questões de Concurso sobre Circuitos Lógicos

Em um Circuito Integrado (CI) podem ser encontradas milhares de portas lógicas construídas sobre um material semicondutor, como por exemplo, o silício. A escala de integração e consequentemente a dimensão física do CI depende da tecnologia (Lógica Transistor-Transistor (TTL) ou Semicondutor Complementar de Óxido Metálico (CMOS)) e dos dispositivos (Transistor Bipolar de Junção (TBJ) ou Transistor de Efeito de Campo (FET)) utilizados na construção do CI. Os CIs serão menores e comportarão maior número de portas lógicas, à medida que for intensificado o uso de dispositivos do tipo

Simplificando a expressão booleana S=ABC+AC̅+AB̅ utilizando processo álgebra de boole evidenciando A, conteúdo previsto em Eletrônica Digital, tem se como resultado CORRETO:

Considerando o previsto em Sistemas de Numeração, em operações aritméticas no sistema binário, conteúdos de Eletrônica Digital, o resultado CORRETO da subtração 11000₂ - 111₂ é:

De acordo com as funções lógicas previstas em Eletrônica Digital, enumere a segunda coluna de acordo com a primeira e, a seguir, marque a única alternativa que contém a sequência de respostas CORRETA, na ordem de cima para baixo.

( 1 ) Função E

( 2 ) Função OU

( 3 ) Função NÃO

( 4 ) Função NE

( 5 ) Função NOU

( ) É a composição da função NÃO com a função OU, ou seja, será o inverso da função OU.

( ) É uma composição da função E com a função NÃO, ou seja, teremos a função E invertida.

( ) É aquela que inverte ou complementa o estado da variável, ou seja, se a variável estiver em 0, a saída vai para 1, e se estiver em 1, a saída vai para 0.

( ) É aquela que assume valor 1 quando uma ou mais variáveis da entrada forem iguais a 1 e assume valor 0 se, e somente se, todas as variáveis de entrada forem iguais a 0.

( ) É aquela que executa a multiplicação de 2 ou mais variáveis booleanas.

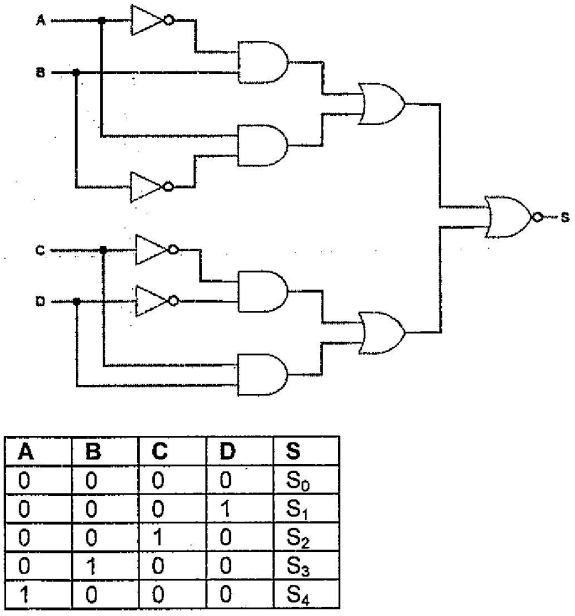

Uma matriz de áudio localizada em um navio possui o circuito lógico apresentado abaixo em seu diagrama esquemático.

Considerando as entradas lógicas A, B C, e D da tabela acima, quais são os níveis lógicos S₀, S₁, S₂, S₃, e S₄ observados, respectivamente?

Considerando o previsto em Sistemas de Numeração e em conversão de sistemas, conteúdos de Eletrônica Digital, o resultado CORRETO da conversão do número 6CF9₁₆ para Binário é:

Considere o circuito lógico apresentado na Figura a seguir.

Qual deverá ser a expressão booleana do sinal S em função dos sinais X, Y, W e Z?

Uma balança digital entrega na sua saída um número de três bits — X₂ X₁ X₀ —, que representa, em base binária, o valor inteiro da massa M depositada em sua bandeja, onde X₂ é o bit mais significativo, e X₀ , o menos significativo. Os sinais digitais X₂ , X₁ e X₀ são aplicados a um circuito lógico combinacional, conforme ilustrado na Figura abaixo, que deve produzir Y = 1 na saída, apenas quando a massa M apresentar 1, 3 ou 5 kg.

Dessa forma, o circuito lógico combinacional que executa a função desejada para essa balança é dado por:

Abaixo é mostrado o diagrama esquemático de um circuito com portas lógicas.

Todos os circuitos abaixo são funcionalmente equivalentes ao circuito acima, EXCETO:

A saída será 1 se ambas as entradas estiverem no nível lógico 1.

As capacitâncias parasitárias dependem da geometria dos transistores e são diretamente proporcionais à largura do dreno.

O princípio da equivalência na álgebra booleana indica que é possível determinar expressões booleanas que geram o mesmo resultado. Assim, elas podem ser usadas indistintamente. Dado que toda expressão booleana tem um circuito associado que a implementa a nível de hardware, tal situação permite escolher, dentre os circuitos equivalentes, aquele que melhor se adequa às necessidades ou restrições na fase de implementação. Por exemplo, costumeiramente, busca-se qual o circuito equivalente é o menor, pois, ao implementá-lo, o número de componentes, conexões, falhas e até o custo total será reduzido.

O circuito combinatório, ao ser minimizado, pode ser substituído pelo seguinte circuito equivalente:

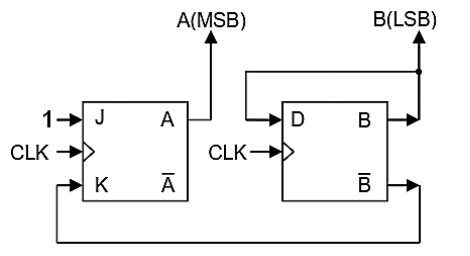

Os flip-flops A e B formam um circuito sequencial síncrono de contagem, em que o estado do flip-flop A é o bit mais significativo (MSB), enquanto o estado do flip-flop B é o bit menos significativo (LSB).

Considerando que, inicialmente, a contagem está em 10 (ou seja, A = 1 e B = 0), qual será o novo valor da contagem após a subida do clock?

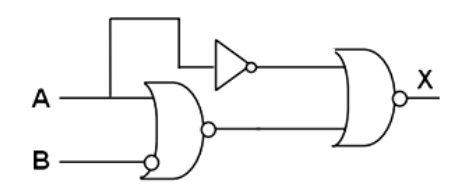

Observe a figura abaixo.

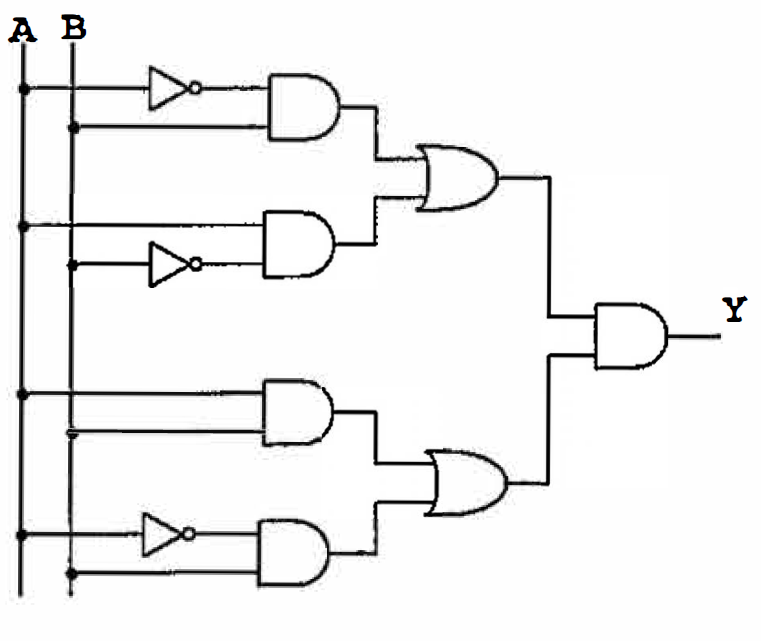

A figura acima representa um circuito lógico de variáveis de entrada A e B e salda Y. Marque a opção que representa esse circuito na forma de uma expressão booleana equivalente.

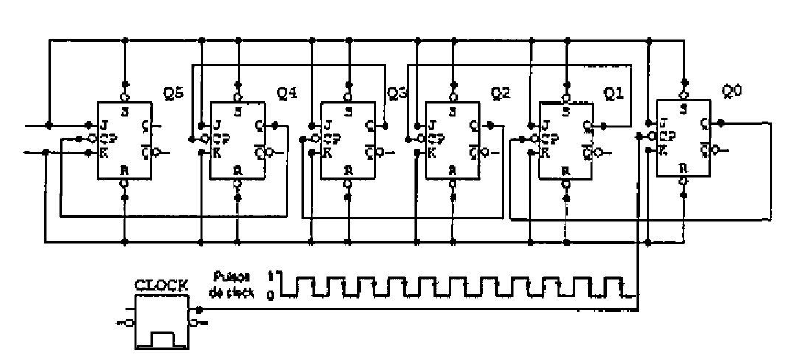

Observe a figura abaixo:

Inicialmente todos os PRE e CLR estão em nível alto e os estados Q₅,Q₄,Q₃,Q₂,Q₁,Q₀ =1.

Assinale a alternativa que corresponde, respectivamente, à frequêcia de saída no último FF (Q₅) para uma frequência de clock de entrada igual a 2Mhz e ao estado (Q₅,Q₄,Q₃,Q₂,Q₁,Q₀) após 130 pulsos.

A frequência de ressonância do circuito RLC abaixo é:

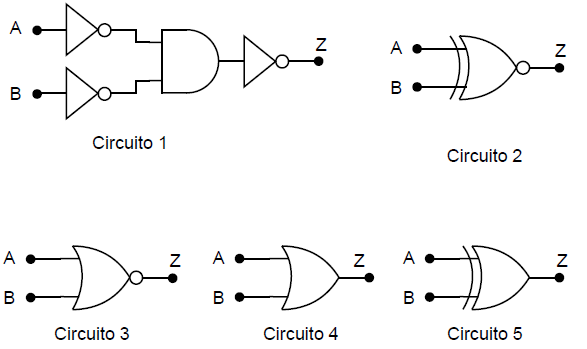

Em relação aos circuitos abaixo, podemos afirmar que o Circuito 1 é funcionalmente equivalente ao:

No circuito abaixo, o sinal C é a entrada de relógio (clock) e o conjunto Q0 e Q1 é a saída, sendo Q0 o seu bit menos significativo. Considerar que as entradas J e K dos flip-flops estão permanentemente ligadas ao nível lógico alto.

Podemos afirmar que o circuito funciona como um contador assíncrono:

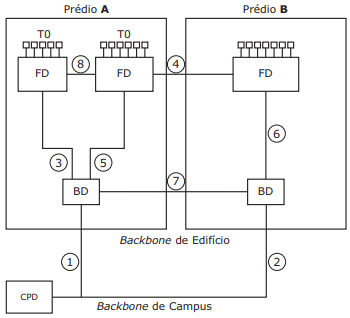

Observe.

Considerando a figura e o que determina a norma ABNT NBR14565:2013, pode-se afirmar que

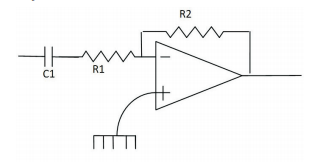

Considerando na figura um amplificador operacional ideal e valores de R e C diferentes de zero, qual a função do circuito?
