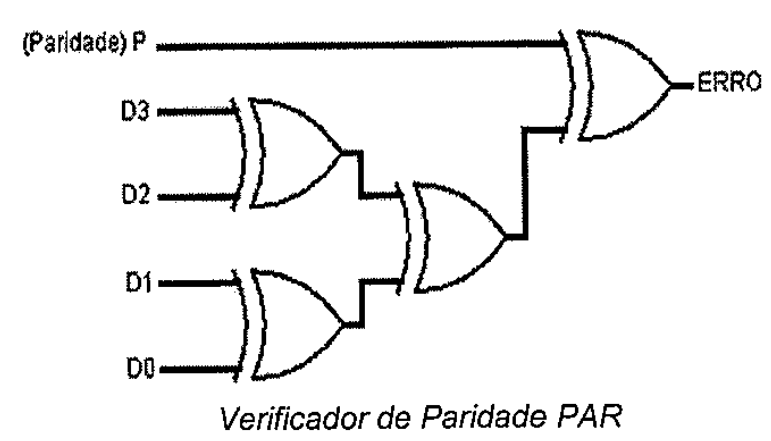

Analise o circuito abaixo e assinale a opção INCORRETA sobre Código de Detecção e Correção de erros.


Imagem associada para resolução da questão


A

Considere os seguintes conjuntos de dados de entrada, D₃D₂D₁D₀: 1010 com bit de paridade em nível alto, a saída ERRO será nível alto.


B

Considere os seguintes conjuntos de dados de entrada, D₃D₂D₁D₀: 1100 com bit de paridade em nível baixo, a saída ERRO será nível baixo.


C

Considere os seguintes conjuntos de dados de entrada, D₃D₂D₁D₀: 0111 com bit de paridade em nível baixo, a saída ERRO será nível alto.


D

Considere os seguintes conjuntos de dados de entrada, D₃D₂D₁D₀: 0011 com bit de paridade em nível alto, a saída ERRO será nível baixo.


E

Considere os seguintes conjuntos de dados de entrada, D₃D₂D₁D₀: 0001 com bit de paridade em nível alto, a saída ERRO será nível baixo.

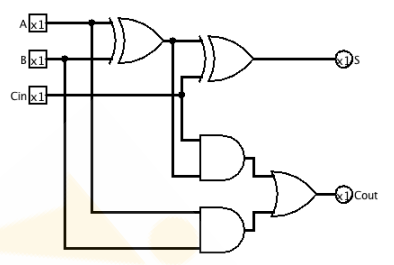

Em circuitos digitais combinacionais, os somadores completos são blocos lógicos capazes de realizar a soma de duas variáveis, sendo alguns de dois bits e outros contando com um bit de transporte de entrada, normalmente indicado por carry-in (𝐶𝑖𝑛). Como resultado, o circuito produz duas saídas: a soma (𝑆) e o transporte de saída (𝐶𝑜𝑢𝑡), conforme a figura abaixo:


Imagem associada para resolução da questão


Com base na figura, em que se observa um desses circuitos, e nos fundamentos de circuitos digitais com portas lógicas, assinale a alternativa correta sobre o funcionamento do circuito apresentado.


A

A saída S representa o resultado de 𝐴𝐵𝐶𝑖𝑛, enquanto 𝐶𝑜𝑢𝑡 é obtida apenas por uma operação XOR entre 𝐴 e 𝐵.


B

O circuito apresentado é equivalente a um meio somador, pois possui apenas uma saída útil para soma e não realiza transporte de saída.


C

A porta OR do circuito é responsável por calcular diretamente a saída de soma 𝑆, enquanto as portas XOR são usadas apenas para formar 𝐶𝑜𝑢𝑡.


D

O circuito somente produzirá 𝐶𝑜𝑢𝑡 = 1 quando as três entradas A, B e Cin estiverem simultaneamente em nível lógico 1.


E

A saída 𝑆 do circuito pode ser expressa por 𝑆 = 𝐴 ⊕ 𝐵 ⊕ 𝐶𝑖𝑛, enquanto a saída Cout pode ser obtida pela combinação lógica entre termos que representam geração de transporte.

Qual das alternativas abaixo apresenta a definição mais precisa de um circuito combinacional na eletrônica digital?


A

É um sistema digital que requer obrigatoriamente uma malha de realimentação (feedback) para manter o nível lógico da saída.


B

É um arranjo de portas lógicas que armazena o estado anterior para determinar o próximo valor da saída.


C

É um tipo de circuito que só pode ser implementado utilizando exclusivamente portas lógicas do tipo NAND ou NOR.


D

É um sistema lógico no qual os valores das saídas dependem exclusivamente das combinações das variáveis de entrada em um determinado instante.


E

É um circuito que utiliza obrigatoriamente um sinal de clock para sincronizar a passagem de dados entre as portas lógicas.

O símbolo lógico de um comparador de 4 bits está mostrado na figura abaixo.


Imagem associada para resolução da questão


Fonte: Banca Examinadora, 2026.


Assumindo que as entradas sejam A3 = B3, A2 = B2, A1 < B1 e A0 > B0, a saída do comparador será


A

A > B.


B

A = B.


C

A < B.


D

inválida.

Na arquitetura de sistemas computacionais e circuitos lógicos, a distinção precisa entre blocos combinacionais e sequenciais é fundamental para o projeto de unidades aritméticas e de controle. Embora ambos utilizem portas lógicas em sua composição, o comportamento dinâmico e a topologia de suas redes de interconexão determinam como os sinais são processados ao longo do tempo. Considerando os aspectos estruturais e temporais que regem os modelos teóricos de circuitos puramente combinacionais, assinale a alternativa correta.


A

Circuitos combinacionais dependem de malhas de realimentação (feedback) ativas para garantir que as saídas permaneçam estáveis logo após a transição dos sinais de entrada.


B

O tempo de propagação (propagation delay) das portas lógicas em um bloco combinacional exige a introdução obrigatória de um sinal de sincronismo (clock) para evitar estados indeterminados na saída.


C

Um circuito combinacional armazena temporariamente os estados anteriores em elementos biestáveis internos, liberando-os apenas quando ocorre uma mudança nas variáveis de controle.


D

Os contadores assíncronos e os registradores de deslocamento são exemplos de aplicações típicas de redes lógicas estritamente combinacionais, operando em alta velocidade.


E

A resposta de um circuito combinacional a uma mudança nas entradas não é instantânea devido aos atrasos de propagação intrínsecos das portas lógicas, mas o valor final estabilizado das saídas dependerá unicamente da combinação atual dessas entradas.

O circuito combinacional a seguir possui três entradas digitais (A, B e C) e uma saída S.


Imagem associada para resolução da questão


É correto afirmar que o circuito implementado é um


A

multiplexador.


B

demultiplexador.


C

codificador.


D

somador.


E

comparador.

Na representação de circuitos eletroeletrônicos, podem ser desenhados vários diagramas, cada qual com um tipo de perspectiva sobre o circuito e com uma utilidade para o projetista e/ou usuário. Qual tipo de representação é feito com linhas e figuras geométricas contendo as informações funcionais básicas e que utiliza interligação por setas para mostrar o percurso do sinal através do circuito?


A

Diagrama esquemático.


B

Diagrama de fiação.


C

Diagrama chapeado.


D

Diagrama de blocos.

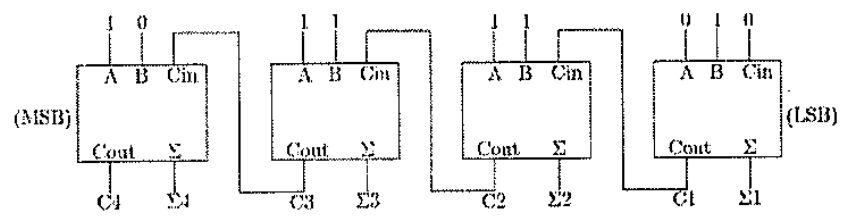

Com base no circuito somador de 4 bits apresentado abaixo, assinale a opção que apresenta a soma total dos números binários das entradas.


Imagem associada para resolução da questão


A

11111


B

10001


C

10111


D

10101


E

11101

A função de um circuito multiplexador com oito entradas e uma saída é:


A

combinar as oito entradas em um único sinal de saída


B

selecionar uma das oito entradas e colocá-la na saída


C

descartar as entradas que forem identificadas com erro


D

detectar a entrada com maior amplitude e colocá-la na saída

Em um sistema industrial automatizado de instrumentação e controle, deseja-se garantir o funcionamento seguro de um trocador de calor que utiliza uma bomba de recirculação (M) para manter a vazão de fluido refrigerante.


A operação dessa bomba depende de condições permissivas monitoradas por sensores digitais conectados a um controlador lógico programável (CLP), conforme descrito a seguir:


Imagem associada para resolução da questão


A lógica de controle foi projetada para que a bomba M ligue automaticamente sempre que a temperatura estiver alta no trocador e houver nível suficiente no tanque de alimentação, desde que não exista condição de emergência. Caso qualquer sinal assuma o estado de falha, a bomba deve desligar imediatamente, protegendo o sistema contra operação insegura.


Com base nessas condições, a expressão lógica de acionamento da bomba M é


A

𝑀 = 𝑆1 + 𝑆2 + 𝑆3


B

𝑀 = 𝑆1 ⋅ 𝑆2 ⋅


C

𝑀 = 𝑆1 ⋅ (𝑆2 + 𝑆3)


D

𝑀 = (𝑆1 + 𝑆2) ⋅


E

𝑀 = 𝑆1 ⋅ 𝑆2 ⋅ 𝑆3

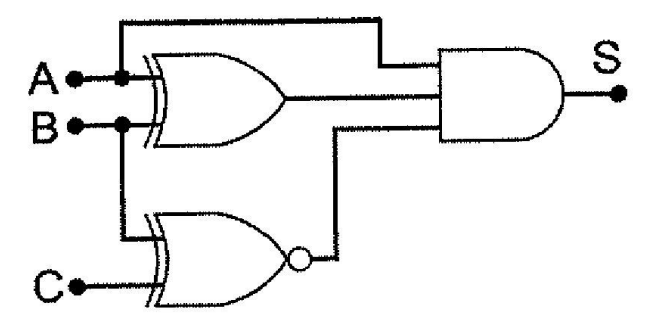

Observe o circuito abaixo.


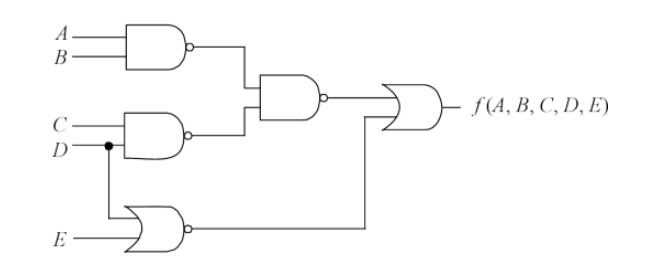

Imagem associada para resolução da questão


Esse circuito realiza uma função lógica booleana. Uma expressão que descreve essa função é:


A

S = BC


B

S = A +


C

S =


D

S = +


E

S =

Com relação aos sistemas de numeração binário, octal, decimal e hexadecimal, assinale a opção correta.


A

O número binário 11011 corresponde ao número decimal 37.


B

O número octal 162 corresponde ao número decimal 96.


C

O número decimal 25 corresponde ao número binário 10101.


D

O número hexadecimal 9B corresponde ao número binário 10011101.


E

O número hexadecimal 1A corresponde ao número decimal 26.

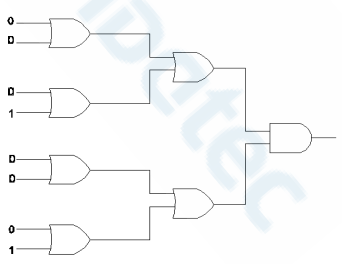

A figura abaixo ilustra um circuito lógico digital composto por múltiplas portas OR e AND interconectadas. Esse tipo de arranjo é característico de um circuito combinacional, e as saídas em qualquer momento dependem exclusivamente dos estados das entradas naquele mesmo instante, sem a presença de elementos de memória. Considerando o circuito lógico digital apresentado e as entradas especificadas (0 ou 1), qual é a principal característica funcional desse tipo de circuito em relação à sua saída?


Imagem associada para resolução da questão


A

A saída é influenciada por um sinal de clock e por estados anteriores armazenados em flip-flops.


B

Opera como um temporizador, gerando atrasos programáveis baseados nas entradas.


C

A saída é determinada pela sequência temporal das entradas e mantém um estado.


D

Comporta-se como um oscilador, produzindo uma onda quadrada contínua.


E

A saída é uma função direta e imediata dos valores atuais das suas entradas.

A eletrônica digital e a análise combinacional (no contexto da eletrônica digital) são pilares fundamentais da tecnologia moderna. A sua importância é vasta e perpassa quase todos os aspectos da vida diária. A eletrônica digital é a base para todos os sistemas que processam informações de forma discreta, ou seja, utilizando valores finitos (geralmente binários: 0 e 1). Em eletrônica digital, qual é a principal característica que define um circuito lógico combinacional?


A

Sua saída depende das entradas atuais e de estados anteriores armazenados.


B

Possui elementos de memória como flip-flops.


C

Sua saída depende apenas das entradas atuais.


D

Gera pulsos de clock para sincronizar as operações.


E

É projetado exclusivamente para realizar operações aritméticas.

Seja um circuito combinacional de saída S que possui três entradas K, L e M. A sua função é composta pela seguinte soma de mintermos:



Utilizando-se o método de simplificação de Karnaugh, obtém-se a seguinte expressão da função simplificada:


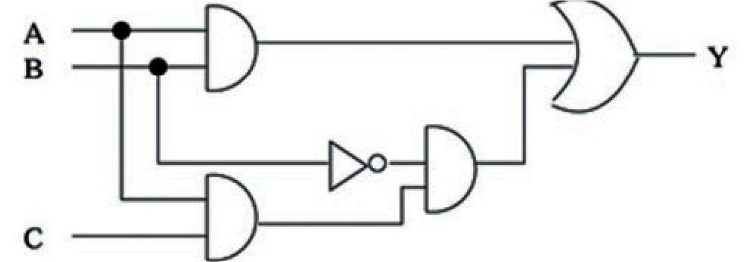

A


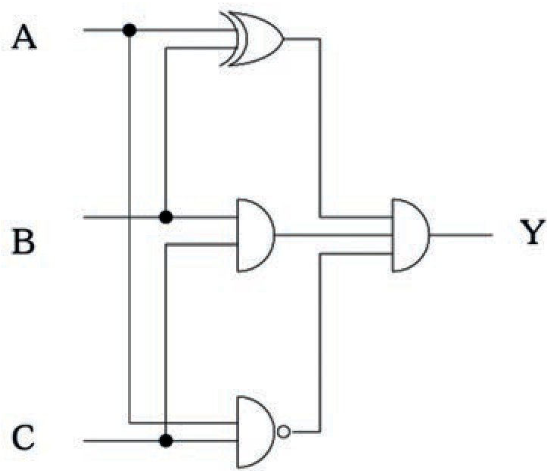

B


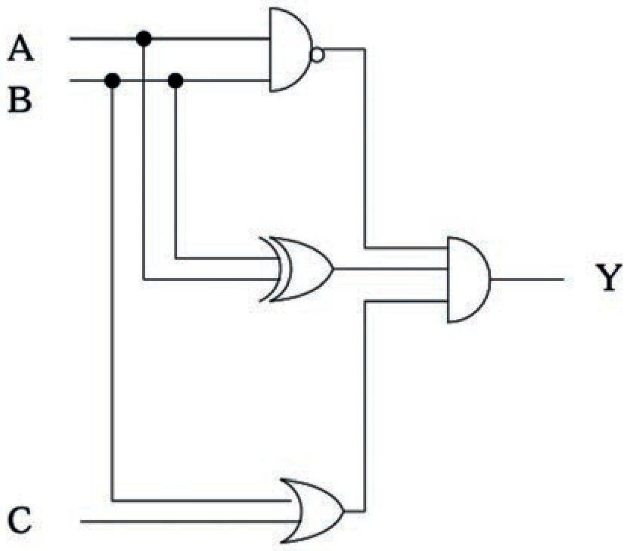

C


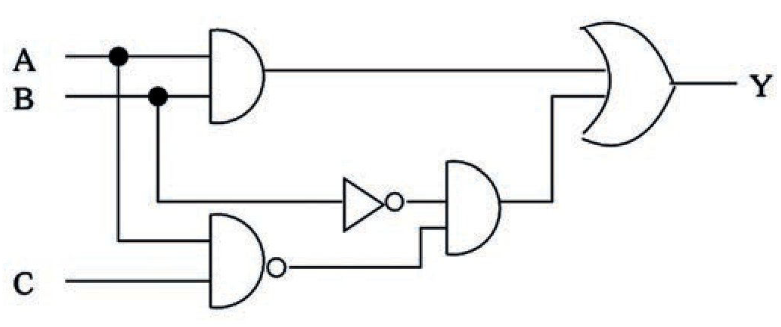

D


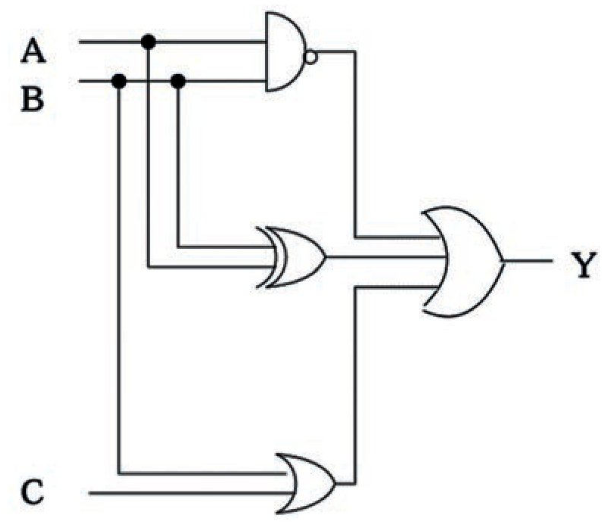

E

Circuitos combinacionais são extremamente importantes para a área de circuitos digitais e derivadas. Um dos circuitos combinacionais amplamente usados é o flip-flop tipo D, baseado no latch D, o qual é utilizado para, por exemplo, a construção de registradores. Sobre latch e flip-flop tipo D, assinale a alternativa CORRETA.


A

Latch tipo D armazena o valor de entrada invertido quando detecta mudança de nível no sinal de relógio.


B

Flip-flop tipo D é sensível à borda do sinal de relógio e somente nesse momento é possível atualizar o conteúdo.


C

Flip-flop tipo D é construído apenas com um latch tipo D.


D

Latchs tipo D permitem armazenar dois bits, ao contrário dos flip-flops tipo D, que permitem armazenamento de um bit.


E

Flip-flop tipo D só opera com a borda de descida do relógio.
