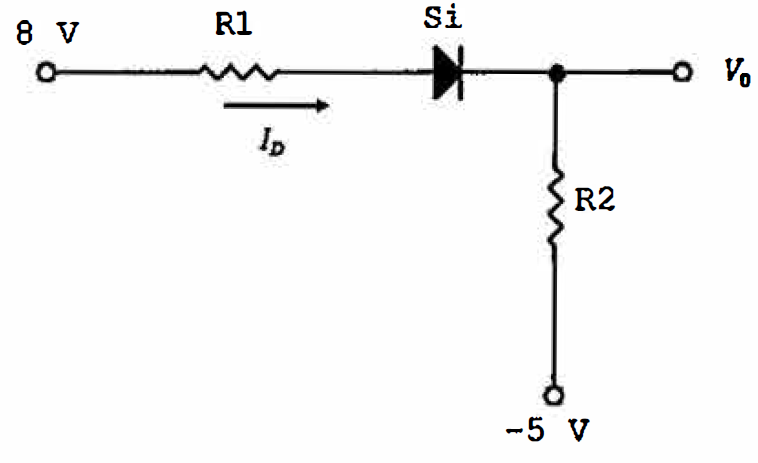

Observe o circuito abaixo.

Imagem associada para resolução da questão

Calcule o valor de $I_{D}$ e $V_{0}$ mostrados no circuito acima e assinale a opção correta.

Dados: R1 = 2 K $Ω$ ; e

-------R2 = 4K $Ω$ .

A

$I$ _D= 2,05 mA; V₀ = 3,2 V

B

$I$ _D = 2,12 mA; V₀ = 3,48 V

C

$I$ _D= 2,12 mA; V₀ = -0,76 V

D

$I$ _D = 2,45 mA; V₀ = 4,8 V

E

$I$ _D = 2,05 mA; V₀ = -0,5 V
