Questões de Concurso sobre Equipamentos de rede

Em uma rede de dados estruturada, diferentes dispositivos atuam em distintas camadas do modelo OSI, desempenhando funções complementares no encaminhamento das informações. Com relação aos roteadores e switches, assinale a alternativa correta.

As bridges conectam dois segmentos de redes e possuem um número reduzido de portas, enquanto os switches conectam múltiplos dispositivos em uma rede e oferecem maior capacidade de processamento e eficiência.

Os dispositivos de rede são os meios físicos necessários para a comunicação entre os componentes participantes de uma rede. Analise as assertivas abaixo e associe-as, sucessivamente, de acordo com o dispositivo de rede.

I. É um dispositivo da camada de rede capaz de realizar várias funções, incluindo seleção dinâmica de rotas, filtragem de tráfego, além do sequenciamento de prioridade de tráfego.

II. Também conhecido como concentrador, é um dispositivo da camada física que conecta múltiplas estações, cada uma por um determinado cabo dedicado.

III. É um dispositivo que atua na camada de enlace de dados usados para conectar segmentos múltiplos de redes, fornecendo uma comunicação dedicada e livre de colisão entre os dispositivos de rede.

IV. É um dispositivo eletrônico que modula, ou seja, transforma o sinal digital em uma onda analógica, pronta para ser transmitida pela linha telefônica.

V. É um dispositivo da camada física utilizado para interconectar os segmentos de mídia de uma rede estendida.

Assinale a alternativa correta:

Em uma rede estruturada, os equipamentos presentes na área de trabalho são conectados ao armário de telecomunicações por um conjunto de cabos conhecido como:

Com a implantação da indústria 4.0 a partir de 2010, muitas tecnologias e métodos de acessos se tornaram obsoletas a partir do surgimento de novas técnicas, métodos, metodologias, tecnologias avançadas, etc. São exemplos de dispositivos IoT implantados pela indústria 4.0:

Em uma rede de computadores, diversos tipos de dispositivos são necessários para que ocorra a transmissão de dados entre os nós da rede.

Com relação aos dispositivos de rede, analise as afirmativas a seguir.

I. Um switch é um dispositivo que transmite os quadros de dados recebidos em uma entrada para todas as demais.

II. Um roteador é um dispositivo cujo software analisa o pacote de dados a fim de definir a interface de saída do mesmo.

III. Um hub é um dispositivo capaz de reconhecer o conteúdo dos dados por ele transmitidos.

Está correto o que se afirma em

O sistema de cabeamento estruturado envolve a estrutura de conexão entre os pontos de rede e telefonia de forma a atender todos os usuários de uma instalação de um prédio, por exemplo. Para isso, existem neste sistema, dispositivos e peças necessárias para continuidade física da comunicação da rede de voz e dados, que possuem propriedades elétricas, magnéticas e outras envolvendo a frequência de operação. Considerando o contexto, assinale a afirmativa correta.

Em uma rede de computadores que emprega técnicas avançadas de redundância e roteamento, a topologia de malha é frequentemente usada.

Considerando-se uma topologia de malha pura, onde cada dispositivo está conectado a todos os outros dispositivos na rede, e uma rede que contém n dispositivos, o número total de conexões necessárias para essa rede é

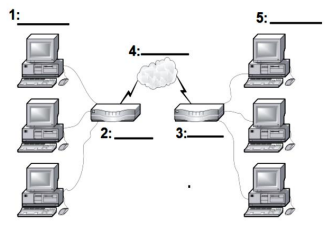

Analise a rede de computadores a seguir:

Assinale a alternativa que completa correta e sequencialmente os componentes anteriores.

“Quando __________________ estão associados com uma _________________, em geral diz-se que estão operando em modo de _______________, já que todos os serviços tradicionais de rede (por exemplo, atribuição de endereço e roteamento) são fornecidos pela rede com a qual estiverem conectados por meio da ________________. Em redes _________________, hospedeiros ______________ não dispõem de qualquer _____________________ desse tipo com a qual possam se conectar.” Assinale a alternativa que completa correta e sequencialmente a afirmativa anterior.

A categoria 5 é a mais utilizada atualmente, pois os cabos podem ser adequados a qualquer placa de rede e suportam frequências de até 100Mhz. Os da categoria 6, por sua vez, podem suportar frequências de até 500Mhz. A afirmação anterior, refere-se ao seguinte tipo de cabo.

Os sistemas de segurança eletrônica, como o CFTV – Circuito fechado de TV tinha uma tecnologia própria, e utilizava DVRs, cabo coaxial e um Computador tipo PC para gestão do sistema. Com a evolução da tecnologia esse sistema acabou por utilizar a mesma infraestrutura de redes com arquitetura Ethernet e TCP/IP. Uma facilidade nesta tecnologia é que as câmeras IP podem ter sua instalação de dados e alimentação elétrica unificadas num cabo de rede entre ela e o equipamento Switch. Neste caso o Switch deve ser provido com portas de rede do tipo:

Um sistema de vigilância eletrônica com circuito fechado de TV será realizado com câmeras IP em uma rede dedicada, cabeada, em estrela com switches, que utilizará o protocolo RTSP para transporte de todos os dados das câmeras a um gravador digital de vídeo (DVR) automatizado. As câmeras, operando com vídeo em full-HD, com compressão de vídeo e áudio, perfazem um streaming de dados, por câmera, com cerca de 4,5 [Mbps]. O equipamento do DVR possui uma única porta de rede em padrão Fast Ethernet (100,0 [Mbps]), mas que requer uma reserva de, pelo menos, 30,0 [%] dessa banda para comunicação na Internet. A quantidade máxima de câmeras que pode ser colocada nesse sistema é:

Em relação a alguns componentes das redes de dados e de telefonia, assinale a alternativa INCORRETA:

Na arquitetura de computador proposta por Von Neumann, os componentes unidade central de processamento (UCP) são: unidade lógica aritmética, unidade de controle, contador de programa e registradores diversos como o registrador de instruções. No início do ciclo de uma instrução, o contador de programa aponta para a posição de memória onde se encontra a instrução a ser executada, que é então carregada no registrador de instruções. Se o decodificador de instruções detectou que a operação a ser realizada trata-se de uma soma de dois operadores, qual será o próximo componente do sistema a ser acionado para execução da instrução?

Com relação ao tipo de cabeamento estruturado utilizado em instalações de sistema de telecomunicações com alta capacidade, marque a alternativa que corresponde à vantagem do cabo trançado frente à fibra óptica:

Considere a seguinte situação: uma rede local possui muitas estações ligadas a um mesmo barramento. Deseja-se dividi-la em duas partes para aliviar o tráfego do barramento. Neste caso, pode-se solucionar com o emprego de um equipamento de rede denominado:

No que diz respeito à ligação inter-redes e às mensagens deslocadas de uma rede para outra, conversões de protocolo podem fazer-se necessárias. São utilizados gateways, classificados conforme o maior nível de protocolo.

Um gateway é chamado, ou adjetivado, de repetidor quando a conversão de protocolo se dá no nível

Para se criar VLANs baseadas em endereços MAC, o dispositivo de rede a ser utilizado é o

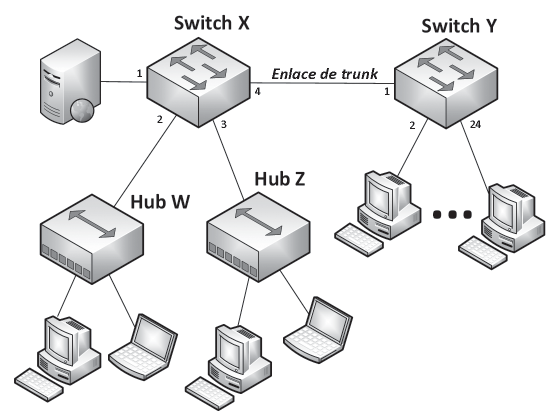

Um administrador de rede projetou uma solução para a conectividade de uma empresa, utilizando 2 Switches (de nível 2) e 2 Hubs, conforme ilustra a Figura abaixo.

O Switch X, com 4 interfaces IEEE 802.3 1000BASE-T, tem sua interface 4 conectada à interface 1 do Switch Y por um enlace de trunk (seguindo o padrão IEEE 802.1Q). O Switch Y, com 24 interfaces IEEE 802.3 1000BASE-T, além da interface que o interliga ao Switch X (pelo enlace de trunk), está sendo utilizado para conectar 23 terminais de usuários (interfaces 2 a 24). Duas das três interfaces restantes do Switch X (interfaces 2 e 3) estão ligadas aos Hubs (Hub W e Hub Z – que operam como repetidores de nível 1), cada qual com 12 interfaces 100BASE-T. A interface restante (interface 1) do Switch X está ligada a um servidor HTTP.

A interface 1 do Switch X foi configurada para pertencer à VLAN 3; já as interfaces 2 e 3 desse mesmo Switch foram configuradas para pertencerem à VLAN 6. No Switch Y, 12 das 23 estações pertencem à VLAN 6, e as 11 restantes pertencem à VLAN 9.

Sem levar em conta o enlace de trunk, o número de domínios de colisão e de difusão pelos quais as estações se espalham nesse cenário são, respectivamente:
