Questões de Concurso sobre Máquinas Assíncronas

Os motores trifásicos assíncronos possuem ampla aplicação nos setores industrial, comercial e até mesmo em sistemas prediais, graças à sua robustez, baixo custo, simplicidade de manutenção e elevada eficiência. São comumente utilizados em equipamentos como bombas centrífugas, compressores de ar, ventiladores industriais, correias transportadoras e sistemas de climatização.

Considerando-se as características eletromecânicas e de operação dos motores trifásicos assíncronos, nos modelos com rotor tipo

Em uma oficina de manutenção, um motor de indução trifásico de 4 polos, 60 Hz, aciona um exaustor. Mediu-se a velocidade mecânica em 1725 rpm em regime estável. Considerando que a velocidade síncrona depende apenas de frequência e número de polos, qual escorregamento aproximado é consistente com essa medição?

Um motor de indução trifásico é alimentado em 60 Hz e possui 4 polos. Em regime permanente, com o equipamento em operação normal, a rotação medida no eixo é de 1.710 rpm.

Com base nesses dados, assinale a alternativa que apresenta corretamente o valor aproximado do escorregamento desse motor.

Considere um motor de indução trifásico de gaiola de esquilo, alimentado por uma rede de frequência constante. Quando a carga mecânica no eixo aumenta, mantendo-se a tensão e a frequência de alimentação constantes, o escorregamento:

Os motores de indução, mono ou trifásicos, são encontrados em diversos eletrodomésticos e equipamentos eletroeletrônicos utilizados no dia a dia, tais como ventiladores, liquidificadores, bombas d’água, dentre outros. Para esse tipo de motor, há várias características de operação importantes, tais como: tensão, corrente, torque, velocidade angular, escorregamento, frequência, rendimento, dentre outras. Qual das características pode ser calculada a partir de uma razão e qual é essa razão, respectivamente?

Sobre sistemas de comando para reversão de motores elétricos trifásicos e monofásicos, analise as assertivas abaixo e assinale V, se verdadeiras, ou F, se falsas.

( ) Em motores trifásicos, trocar duas fases da alimentação inverte o sentido de rotação.

( ) Intertravamento entre contatores evita acionamento simultâneo e curtos-circuitos.

( ) Em monofásicos com capacitor de partida, inverter rede basta para reversão.

( ) Em monofásicos com chave centrífuga, inverter ligação principal/auxiliar preserva função da chave.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Os motores de indução trifásicos são os verdadeiros “cavalos de carga” da indústria moderna devido à sua robustez, ao baixo custo e à facilidade de manutenção. Nesse sentido, analise as assertivas a seguir sobre as partes constituintes e o funcionamento de um Motor de Indução Trifásico (MIT):

I. O estator é a parte fixa do motor, composto por um núcleo de chapas ferromagnéticas ranhuradas, onde são alojados os enrolamentos das fases.

II. O rotor de gaiola de esquilo consiste em barras condutoras curto-circuitadas por anéis nas extremidades, não possuindo conexão elétrica direta com a fonte externa.

III. O entreferro é o espaço de ar entre o estator e o rotor e deve ser o maior possível para evitar o atrito mecânico e aumentar a eficiência magnética.

IV. A placa de identificação contém dados nominais essenciais, como tensão de operação, corrente, potência e esquema de ligação (estrela ou triângulo).

Quais estão corretas?

Um motor assíncrono de 27 CV, 4 polos e 60 Hz opera com um escorregamento nominal de 6%. Qual a velocidade nominal desse motor, em rad/s?

Dado: π = 3, 14.

O motor de indução é a máquina mais utilizada na indústria devido à sua robustez. Quais são as partes fundamentais que compõem este tipo de máquina?

O campo magnético rotativo (ou campo girante) é o princípio fundamental dos motores de indução. Ele é produzido no estator por correntes alternadas defasadas (geralmente trifásicas) que criam um fluxo magnético rotativo. O rotor de um motor de indução assíncrono gira a uma velocidade inferior à velocidade do campo magnético, o que resulta em um fenômeno conhecido por "escorregamento". Considerando um motor de indução assíncrono de 4 polos que opera com frequência de 60Hz e escorregamento de 5%, a velocidade do campo magnético e a velocidade do rotor desse motor serão, respectivamente, iguais a:

A escolha de motores elétricos na indústria leva em consideração fatores como robustez, custo de manutenção e confiabilidade operacional. Nesse contexto, o motor mais utilizado na indústria, devido à sua robustez, é o motor:

O motor de indução trifásico de rotor bobinado é um tipo de motor elétrico de Corrente Alternada (CA) em que o rotor possui enrolamentos trifásicos, conectados, normalmente, em estrela, cujos terminais são acessados por anéis coletores e escovas. Ele possui, como vantagens de utilização, alto torque de partida e baixa corrente de partida. No entanto, há desvantagens de sua utilização como manutenção mais frequente (escovas e anéis) e menor robustez que o motor de gaiola de esquilo. Esse tipo de motor é utilizado em aplicações como pontes rolantes e elevadores.

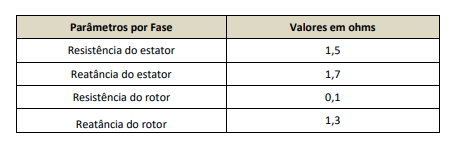

Considere um motor de indução trifásico de rotor bobinado, conectado em estrela, com tensão nominal de 380 V em 60 Hz, que possua como parâmetros por fase os valores apresentados na tabela.

Considerando-se que a corrente de magnetização seja desprezível, e que o escorregamento do motor é igual a 0,04, o valor da magnitude da corrente de fase em Ampére é, aproximadamente:

Em uma oficina, será instalado um motor monofásico de baixa tensão que utiliza capacitor para auxiliar na partida. Nessa situação, a característica que melhor diferencia esse motor, em relação ao trifásico de indução, é:

Os motores trifásicos mais comumente empregados em diversas instalações são do tipo assíncrono, também chamados de motores de indução. Sobre as características construtivas e de funcionamento desse tipo de motor, analise as assertivas abaixo:

I. O enrolamento do rotor não possui ligação elétrica com a linha de alimentação.

II. É necessário um capacitor para produzir um campo girante no estator para sua partida.

III. O circuito elétrico do rotor se comporta como enrolamento secundário de um transformador.

IV. A corrente no rotor é gerada por indução eletromagnética.

Quais estão corretas?

Um motor de indução trifásico de 4 polos está conectado a uma rede de 50 Hz. Em carga nominal, sua velocidade medida é de 1440 rpm.

O escorregamento do motor em regime nominal é de

Em um motor de indução do tipo gaiola de esquilo, o torque é máximo quando o rotor atinge a velocidade síncrona do campo do estator, sendo essa a condição de operação ideal para tração de cargas mecânicas.

Nos sistemas de abastecimento de água operados pelo SAMAE de Blumenau, os motores elétricos de indução trifásicos desempenham um papel fundamental no acionamento de bombas responsáveis pela captação, recalque e distribuição de água. Esses motores são amplamente utilizados devido à sua robustez, simplicidade construtiva, baixo custo de manutenção e alta confiabilidade, características essenciais para aplicações contínuas e críticas, como o fornecimento de água à população. Além disso, esses motores apresentam bom desempenho quando associados a inversores de frequência, permitindo o controle da velocidade de rotação das bombas conforme a demanda do sistema. Isso possibilita maior eficiência energética, redução de esforços mecânicos e melhor controle de pressão na rede de distribuição. Em operações como estações de tratamento e elevatórias, o uso adequado de motores trifásicos contribui diretamente para a continuidade do serviço, economia de energia e aumento da vida útil dos equipamentos, sendo, portanto, uma solução técnica consolidada em sistemas de saneamento moderno. Considerando um motor de indução trifásico de 2 polos, com escorregamento típico de 3%, alimentado por um inversor de frequência que, no momento, fornece uma frequência de 45 Hz, assinale a alternativa que representa a rotação do motor, desconsiderando perdas mecânicas por atrito na carga:

O rotor de um motor de indução trifásico tem um comutador composto por lâminas e escovas conectado ao seu eixo.

Um motor trifásico de indução de 6 polos é alimentado à rede elétrica de 60 Hz. Ao funcionar em sua plena carga (nominal), foi verificado, com um tacômetro, que seu rotor estava com uma velocidade de 1140 rotações por minuto. O escorregamento dessa máquina é, portanto, igual a

Considere um motor de indução trifásico de 6 polos, do tipo gaiola, de 10 CV, 220 V, 50 Hz, operando com uma rotação de 980 rpm. Nessa situação, o escorregamento é
