Questões de Concurso sobre Máquinas Assíncronas

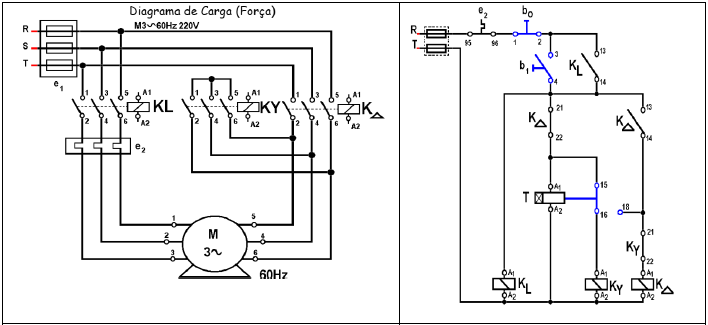

As chaves de partida para motores de indução são dispositivos essenciais para controlar a corrente de partida e proteger o motor contra sobrecargas. Durante a partida, motores de indução tendem a consumir correntes elevadas, que podem danificar componentes e a rede elétrica se não forem devidamente controladas. Para mitigar isso, são utilizadas chaves de partida, como a chave direta, a chave estrela-triângulo e a chave com autotransformador, cada uma adequada a diferentes tipos de aplicação e potência do motor. Elas limitam a corrente inicial ou proporcionam transições suaves entre modos de operação, garantindo maior durabilidade do motor, eficiência energética e segurança no sistema elétrico. Analise o diagrama a seguir:

Marque V para as afirmativas verdadeiras e F para as falsas.

( ) A chave de partida estrela-triângulo reduz a corrente de partida de um motor, conectando inicialmente os enrolamentos em estrela e, após um tempo, em triângulo.

( ) No esquema de chave estrela-triângulo, os contadores são responsáveis por determinar o tempo de transição entre os modos estrela e triângulo.

( ) O uso de contadores na chave estrela-triângulo garante a proteção contra sobrecarga do motor durante a partida.

( ) A conexão triângulo aplica a tensão nominal aos enrolamentos do motor, permitindo que ele atinja sua potência plena.

( ) A chave estrela-triângulo é indicada para motores de baixa potência, uma vez que a corrente de partida em motores pequenos não gera sobrecarga significativa.

A sequência está correta em

Um robô industrial é uma máquina programável de propósito geral que possui certas características antropomórficas, sendo o braço mecânico (ou manipulador) a característica antropomórfica mais óbvia. O manipulador, combinado com um controlador de alto nível, permite que um robô industrial realize várias tarefas como carregamento e descarregamento de máquinas e equipamentos, processo de soldagem e pintura pulverizada.

Em relação aos robôs industriais, pode-se afirmar que:

Um equipamento elétrico sempre presente em prédios públicos é o motor de indução, muito utilizado em caixas d’água subterrâneas. Qual componente a seguir NÃO está presente neste equipamento?

Um motor assíncrono trifásico com tensão V1 = 400 V, frequência = 50 Hz e 4 polos, possui enrolamento do estator conectado em estrela (Y), potência Ps = 7,5 kW, escorregamento do rotor s = 3%, eficiência respeitando todas as perdas h = 86% e fator de potência = 0,88. Com essas características, qual será o torque que esse motor produzirá?

Assinale a alternativa que indica corretamente o tipo de motor utilizado como alternativa aos bancos de capacitores para a correção do fator de potência.

Assinalar a alternativa que preenche a lacuna abaixo CORRETAMENTE:

Dentre os motores do tipo assíncronos, os mais robustos, mais importantes e mais comumente usados são os _________________.

Os motores elétricos são amplamente aplicados para acionamentos mecânicos, como elevadores, escadas rolantes, sistemas de condicionamento de ar, ventilação etc. A respeito das características dos motores CA assíncronos, são normalmente oferecidos no mercado as opções de 2, 4, 6 e 8 polos e uma grande variedade de potências nominais.

Fazendo-se algumas comparações entre 2 e 8 polos, é correto afirmar que podem representar suas rotações de catálogo os valores

Suponha uma máquina de indução trifásica conectada ao sistema elétrico de potência e operando com escorregamento negativo de 2%. Nessas condições, essa máquina está operando como

Em um projeto industrial, um eletricista precisa escolher entre um motor monofásico e um motor trifásico para acionar uma esteira transportadora em uma fábrica de embalagens. Considerando as características específicas do sistema, qual seria a principal diferença entre esses dois tipos de motores para essa aplicação?

Em uma rede trifásica de 380 V, 60Hz, será instalado um motor de indução trifásico, do tipo gaiola, com os seguintes dados de placa:

• Tensão: 380 V;

• Potência: 25 kW;

• Fator de potência: 0,85;

• Rendimento: 93%;

• Velocidade: 1775 rpm;

• Corrente de partida / corrente nominal - (Ip/In): 8.

Objetivando limitar a corrente na linha durante a partida desse motor, optou-se por utilizar uma chave compensadora com tape em 0,8. Sabendo-se que esse motor será o único equipamento conectado na linha, pode-se afirmar que a corrente de partida do mesmo, nestas condições, estará entre:

Considerando-se um motor de indução trifásico com 4 polos, alimentado por uma rede de 380 V, 60 Hz, que desenvolve velocidade nominal de 1.600 rpm, é correto afirmar que a frequência das correntes induzidas no rotor será superior a 10 Hz.

No instante de partida do motor, a corrente aumenta em relação à corrente nominal.

A esse respeito, assinale a alternativa correta.

Há três tipos de motores elétricos clássicos convencionais: I) motor de corrente contínua; II) motor de indução; e III) motor síncrono. Os atributos operacionais que caracterizam cada um desses motores em particular são: A) operação com velocidade de rotor constante quando acionado por frequência fixa; B) possui duas bobinas de campo, sendo uma em série e outra em paralelo com a armadura; e C) inexistência de enrolamento de campo exclusivo para magnetização do motor. As corretas associações entre os tipos de motores (I, II e III) e suas correspondentes características particulares (A, B e C) são, respectivamente:

Nos motores de indução, se o rotor girar na mesma velocidade do campo magnético gerado pelo estator, não haverá tensão induzida.

Sobre os equipamentos a seguir, assinalar a alternativa que indica uma potência mecânica:

Os motores elétricos, ao serem ligados, instantaneamente, permitem que um grande fluxo de corrente elétrica circule através dos seus enrolamentos. Isso ocorre porque, estando parado, não há força contra-eletromotriz que se oponha ao fluxo de corrente. Ao iniciar as primeiras revoluções, com o surgimento da força contra-eletromotriz, o fluxo de corrente diminui e se estabiliza no seu valor nominal. O valor máximo instantâneo da corrente solicitada durante a partida varia em função do tipo de construção do motor e proporcionalmente a sua potência. Assinale a alternativa que se refere ao método de controle de partida caracterizado abaixo:

Controla a tensão sobre o motor através do circuito de potência, constituído por seis SCRs, variando o ângulo de disparo dos mesmos e consequentemente variando a tensão eficaz aplicada ao motor. Assim, pode-se controlar a corrente de partida do motor, de forma a não provocar quedas de tensão elétrica bruscas na rede de alimentação, como ocorre em partidas diretas.

Em uma fábrica de automóveis, os motores elétricos são utilizados para acionar as máquinas e equipamentos. O tipo de acionamento utilizado pode influenciar na eficiência energética e no desempenho dos motores. Assinale a alternativa que apresenta 3 métodos de acionamento de motores elétricos de indução.

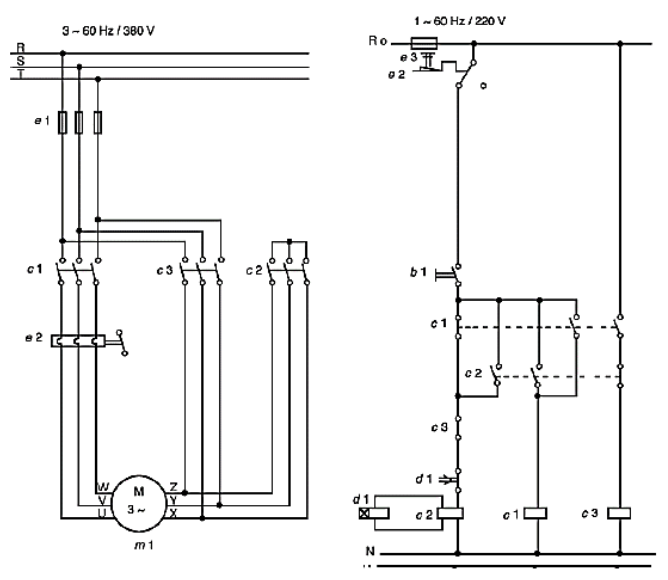

Analise o diagrama esquemático da Figura 8 (diagrama elétrico à esquerda e controle e acionamento lógico à direita).

Figura 8

Assinale a alternativa que indica o tipo de partida apresentado no diagrama.

Sobre os motores de indução monofásicos de polo ranhurado, analise as seguintes afirmativas e assinale a alternativa correta.

I. As correntes induzidas na bobina de arraste fazem com que o fluxo presente na porção sombreada do polo atrase-se em relação ao fluxo da porção não sombreada. O resultado dessa interação é similar a um campo girante que se move da porção não sombreada para a porção sombreada; correntes são induzidas no rotor e um alto conjugado de partida é produzido.

II. A simplicidade construtiva, o baixo custo, o alto fator de potência e o alto conjugado de partida são as principais vantagens dos motores de indução monofásicos de polo ranhurado.

III. O rotor gaiola de esquilo, que é amplamente empregado em outros tipos de motores de indução monofásicos, também é utilizado em motores de indução monofásicos de polo ranhurado.

IV. Ainda que seja considerada uma máquina rotativa de potência fracionária, os motores de indução monofásicos de polo ranhurado não são produzidos com potência nominal inferior a 100 W, o que se deve a sua alta eficiência. A faixa de potência de até 100 W é atendida exclusivamente por motores universais.

O rendimento de um motor síncrono trifásico é inferior ao de um motor de indução trifásico de mesma potência, tensão e frequência nominal, pois o motor síncrono possui escorregamento maior, em função do baixo acoplamento entre os campos magnéticos dos enrolamentos de campo e de armadura.
