Questões de Concurso sobre Princípios Básicos

Durante as etapas de execução de uma obra pública, o responsável pela fiscalização deverá estar atento quanto aos princípios básicos de cada atividade envolvida. Conforme tais princípios e práticas adotadas em relação aos serviços de instalações elétricas e telefônicas, NÃO são recomendáveis.

Em uma planta industrial alimentada pela rede elétrica e, composta por diversos motores e transformadores, parte da energia reativa recebida é:

Considere as seguintes asserções sobre fontes de alimentação e seus componentes.

I. Uma fonte de alimentação é composta por transformador, retificador e regulador.

II. Dentre os vários sistemas de proteção contra um curto-circuito, um sistema limitador Foldback protege apenas a tensão de saída em um circuito.

III. O circuito retificador de onda completa em ponte é um circuito composto por quatro diodos.

IV. Um filtro capacitivo é ligado na saída de um circuito retificador que visa eliminar ruídos e ondulações, como também de estabilizar a tensão de saída, consequentemente, ele pode proteger equipamentos eletroeletrônicos.

Assinale a alternativa que apresenta apenas asserções corretas.

Os transformadores são dispositivos fundamentais na transmissão de energia elétrica e em diversos sistemas.

Qual é a principal função do transformador?

Com relação ao princípio básico de funcionamento de Barômetros aneróides, analise os itens a seguir:

I. Não utilizam mercúrio em seu funcionamento.

II. Utilizam sensores de piezoresistência para medir a pressão atmosférica.

III. São calibrados apenas uma vez e não requerem recalibração periódica.

Está correto o que se afirma em:

Considere as afirmações abaixo a respeito da estática dos fluidos e, em seguida, assinale a alternativa que indica as afirmações que são verdadeiras.

I. A diferença de pressões entre 2 pontos de uma massa líquida em equilíbrio é diretamente proporcional à diferença de profundidade multiplicada pelo peso específico. No interior de um fluido em repouso, pontos de uma mesma profundidade suportam o dobro da pressão.

II. A altura de um líquido incompressível em equilíbrio estático preenchendo diversos vasos comunicantes depende da forma dos mesmos.

III. Considera-se um fluido em repouso quando não há velocidade diferente de zero em nenhum dos seus pontos e, neste caso, esta condição de repouso é conhecida por Hidrostática. A Lei de Stevin consiste no equilíbrio das forças sobre um elemento de volume infinitesimal em forma cúbica, definido no plano cartesiano de coordenadas, obtendo-se a distribuição das forças de pressão e as forças de ação a distância agindo sobre o elemento.

Ensaios em transformadores e máquinas elétricas são importantes para determinar os parâmetros e o desempenho desses equipamentos.

Para obtenção dos parâmetros da impedância de dispersão do motor de indução, é realizado o ensaio

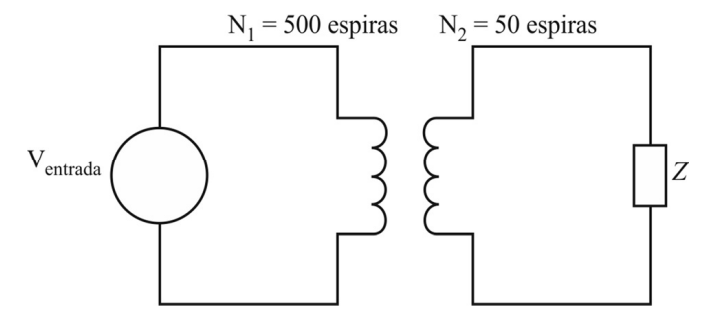

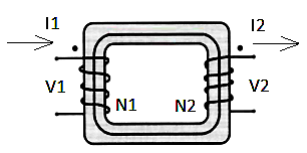

O transformador é um equipamento elétrico fundamental na transformação de níveis de tensão entre os seus enrolamentos. A imagem representa um transformador ideal, ou seja, P1 = P2, onde V1 e V2 são as tensões nos enrolamentos primário e secundário respectivamente; N1 é o número de espiras no enrolamento primário e N2, o número de espiras no enrolamento secundário:

Assinale a afirmativa INCORRETA.

Em relação aos ensaios realizados nas máquinas síncronas, julgue os próximos itens.

I A reatância síncrona não saturada pode ser calculada como a tensão terminal nominal dividida pela corrente de campo correspondente à corrente de estator nominal, uma vez que o gerador não entra na região de saturação nessas condições.

II No ensaio de curto-circuito, a relação entre a corrente de campo e a corrente de estator é linear.

III No ensaio em vazio e de curto-circuito, a máquina síncrona é acionada na velocidade síncrona.

Assinale a opção correta.

A conexão como autotransformador visa a aumentar a capacidade de potência nominal que seria obtida com o transformador convencional.

GMG é a sigla empregada para Grupo Moto Gerador, um equipamento constituído pelo acoplamento de um MOTOR e de um GERADOR, que devem estar sempre prontos para operar, em caso de necessidade. O gerador não gera energia elétrica, ele converte outras formas de energia, geralmente mecânica em eletricidade, por meio da queima de combustíveis. Grupos Geradores são utilizados como fonte principal ou como fonte auxiliar, para suprir a necessidade de energia de forma confiável em empreendimentos de todo e qualquer porte, para quaisquer aplicações, como indústrias, supermercados, shopping centers, hospitais, edifícios residenciais e comerciais, hotéis e outros. Entre as formas de operação dos geradores, duas são caracterizadas a seguir:

I. O gerador começa a alimentar a carga de forma gradual, sem interrupção no fornecimento de energia e sem que a carga entre bruscamente no gerador, ou seja, há um paralelismo momentâneo entre rede e GMG. Nesse esquema, ocorre a transferência da carga entre grupo gerador e concessionária de energia, onde, na medida em que o grupo gerador vai “devolvendo” a energia aos poucos, a concessionária vai “assumindo” na mesma intensidade, e vice-versa.

II. O gerador é utilizado caso haja algum apagão ou falha capaz de cortar a energia elétrica. Nessa situação, o gerador é ativado, alimentando as máquinas e equipamentos. Os geradores dessa modalidade precisam ser abastecidos com combustível para que consigam fornecer energia.

As formas de operação caracterizadas em I e II são conhecidas, respectivamente, como geradores em

Uma tensão de 220 V é aplicada do lado de alta tensão de um transformador monofásico de 220/24 V.

Sabendo-se que uma carga puramente resistiva de 6 Ω é aplicada ao secundário do transformador, é correto afirmar que o valor da corrente no primário do transformador é:

Segundo Sadiku (2013), sua maior vantagem em relação ao transformador de dois enrolamentos é sua habilidade em transferir potência aparente maior, além de ter dimensão e peso menores. O trecho refere-se a um:

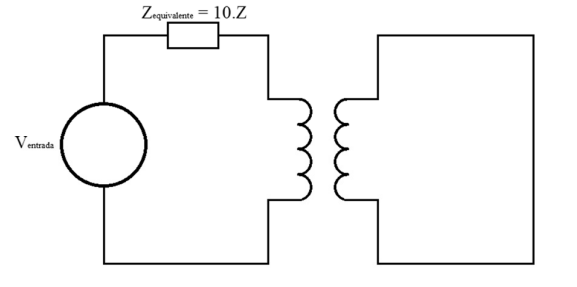

Um transformador ideal, representado pelo diagrama a seguir, está conectado a uma carga Z = (1 + j) $\Omega$ O circuito é alimentado por uma tensão de entrada de 200 V, que fornece potência máxima de 24 kVA.

Com base nessas informações, assinale a opção correta.

Há três tipos de motores elétricos clássicos convencionais: I) motor de corrente contínua; II) motor de indução; e III) motor síncrono. Os atributos operacionais que caracterizam cada um desses motores em particular são: A) operação com velocidade de rotor constante quando acionado por frequência fixa; B) possui duas bobinas de campo, sendo uma em série e outra em paralelo com a armadura; e C) inexistência de enrolamento de campo exclusivo para magnetização do motor. As corretas associações entre os tipos de motores (I, II e III) e suas correspondentes características particulares (A, B e C) são, respectivamente:

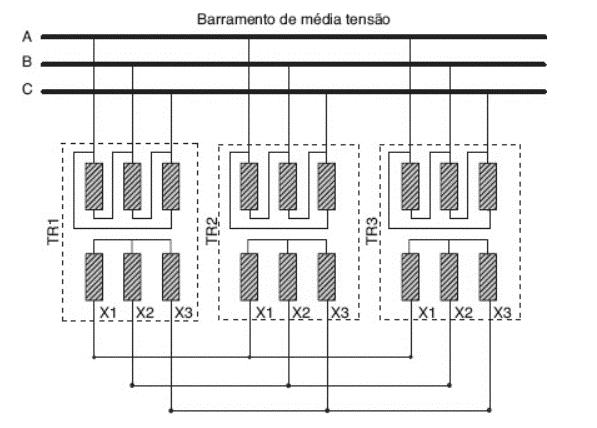

Analise a figura que ilustra a ligação de três transformadores trifásicos (TR1, TR2 e TR3) conectados a um barramento de média tensão trifásica (Fases A, B e C) em paralelo.

Fonte: FILHO, João Mamede. Instalações Elétricas Industriais. 9. ed. LTC, 2017 Rio de Janeiro: LTC, 2017.

Assinale a alternativa correta de configuração da conexão do primário e secundário, respectivamente.

O que significa o termo "variável de processo", utilizado em sistemas de controle de processos?

Um transformador ideal monofásico de dois enrolamentos tem tensões nominais iguais a 2 kV e 100 V nos enrolamentos primário e secundário, respectivamente. Se esse transformador está suprindo via enrolamento secundário uma carga que demanda uma corrente de 10 A, a corrente no enrolamento primário é

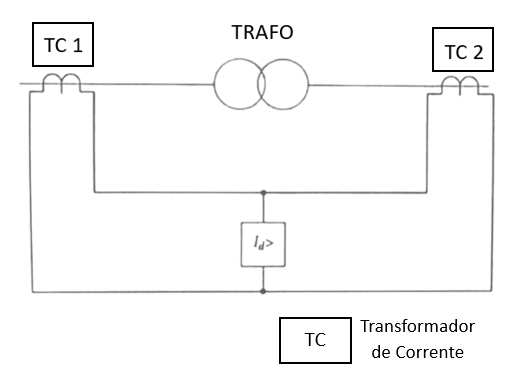

A figura representa um esquema de proteção de um transformador.

Fonte Adaptado: Rush, P. Proteção e Automação de Redes - Conceito e Aplicação. Schneider Electric & Blucher, 2011.

Com base nos componentes presentes no esquema e em seus respectivos arranjos, identifique o tipo de proteção que está sendo implementado para garantir a proteção adequada.

Assinale a alternativa que apresenta exclusivamente aparelhos cuja principal função só é possível graças ao efeito Joule.
