Questões de Concurso sobre Ensaios de máquinas e transformadores

O ensaio de isolamento em transformadores, prática fundamental para garantir a segurança e a eficiência dos sistemas elétricos, verifica o(a):

Considere que um transformador seja submetido a um teste de eficiência na faixa de 20% até seu carregamento nominal, mas sempre com o mesmo fator de potência. Nesse caso, em toda essa faixa, quanto maior for o carregamento, maior será a eficiência do transformador.

Durante a realização do ensaio a vazio em um motor de indução trifásico de 5cv, obteve-se 220W somando-se as indicações dos wattímetros. Desse total, 200W são exclusivamente de perda no núcleo.

Em função dos valores encontrados no ensaio, a potência convertida no rotor, em watts, totaliza

Dado: 1cv = 736W

Sobre os transformadores de potência, julgue os itens a seguir:

I - O ensaio a vazio (ou circuito aberto) tem como objetivo principal determinar os parâmetros do ramo de magnetização para obter a medição das perdas do núcleo à tensão nominal.

II - O ensaio de curto-circuito tem por finalidade a determinação dos parâmetros necessários para medição das perdas no cobre, onde o circuito secundário é mantido em curto enquanto é aplicada no circuito primário a tensão nominal.

III - A eficiência máxima de um transformador ocorre quando as perdas no cobre do transformador se igualam às perdas no ferro.

IV - O ensaio a vazio (ou circuito aberto) tem por finalidade a determinação dos parâmetros necessários para medição das perdas no cobre, onde o circuito primário é mantido em aberto enquanto é aplicada no circuito secundário a tensão nominal.

Podemos garantir que estão CORRETAS as afirmações:

Sobre ensaios de motores de indução, avalie as afirmativas a seguir.

I. O ensaio a vazio permite determinar as perdas no ferro e a corrente de magnetização do motor.

II. O ensaio de curto-circuito permite estimar as perdas no cobre do rotor e do estator e a impedância equivalente do motor.

III. O ensaio de torque mecânico direto sem a necessidade da realização dos ensaios a vazio ou em curto-circuito é insuficiente para a determinação do rendimento do motor.

Está correto o que se afirma apenas em

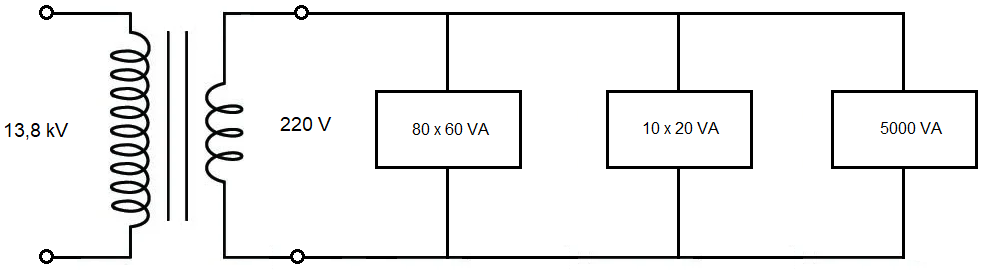

Um transformador monofásico está trabalhando à plena carga e alimentando cargas diversas conforme mostrado na figura.

Fonte: Banca Examinadora, 2026.

Se a eficiência do transformador for de 80%, a corrente no lado do primário será

Em programas de manutenção preditiva de transformadores de potência, a análise físico-química e cromatográfica do óleo isolante é amplamente utilizada para identificação precoce de falhas internas.

Sobre a interpretação dos resultados dessas análises, avalie as afirmativas a seguir.

I. A presença elevada de hidrogênio (H₂) e acetileno (C₂H₂) no óleo isolante está normalmente associada a falhas térmicas de baixa temperatura e envelhecimento natural da celulose isolante.

II. O aumento do índice de neutralização do óleo isolante indica redução da oxidação do fluido dielétrico e melhoria das propriedades isolantes do transformador.

III. A análise de gases dissolvidos (DGA) permite identificar indícios de descargas parciais, superaquecimentos e arcos elétricos internos antes da ocorrência de falhas catastróficas no equipamento.

Está correto o que se afirma em

Um transformador monofásico foi projetado para operar em uma rede de frequência de 50 Hz com potência nominal de 10 kVA. Quando esse transformador é conectado a uma rede elétrica de 60 Hz (mantendo a mesma tensão de entrada em valor eficaz), apresenta as seguintes particularidades, EXCETO que a:

Durante a caracterização elétrica de um transformador monofásico, são realizados os ensaios a vazio e de curto-circuito para determinação de seus parâmetros equivalentes.

Considerando-se esse cenário, conclui-se que no ensaio

Um transformador monofásico de 2 kVA e 200/100 V foi ensaiado para obtenção do circuito equivalente aproximado.

Ensaio a vazio (realizado no lado de 100 V): V₀ = 100 V, I₀ = 2,5 A, P₀ = 150 W.

Ensaio de curto-circuito (realizado no lado de 200 V): V_cc = 20 V, I_cc = 10 A, P_cc = 120 W.

Considerando o circuito equivalente aproximado, os parâmetros de resistência de perdas no ferro R_c, a reatância de magnetização X_m, a resistência equivalente série Req e a reatância equivalente série X_eq, referidos ao lado de 100 V, são:

Sobre um transformador monofásico, assinale a afirmativa correta.

Um transformador monofásico de 75 kVA - 13,8 kV/220 V e 60 Hz, foi submetido aos ensaios a vazio e de curto-circuito para a determinação dos seus parâmetros elétrico e a representação do seu circuito equivalente. Por conveniência técnica, é correto afirmar o seguinte, sobre a realização dos procedimentos desses ensaios:

A principal causa de acidentes elétricos no ambiente de trabalho é:

A manutenção de transformadores de média tensão é uma atividade essencial para garantir a confiabilidade, segurança operacional e vida útil desses equipamentos, que desempenham papel crítico em sistemas de distribuição de energia elétrica. Em ambientes industriais e sistemas de abastecimento, como subestações e unidades consumidoras de maior porte, falhas em transformadores podem causar interrupções significativas no fornecimento, danos a equipamentos e elevados custos operacionais. Nesse contexto, a manutenção envolve a realização de inspeções periódicas, ensaios elétricos e análises, com destaque para o monitoramento do óleo isolante, que exerce funções fundamentais de isolação elétrica e dissipação térmica. Entre os principais ensaios realizados no óleo isolante, destacam-se: __________, __________, __________ e a __________. Esses ensaios permitem identificar precocemente processos de degradação do isolamento, descargas parciais, sobreaquecimentos e falhas internas, possibilitando a adoção de ações corretivas antes que ocorram falhas catastróficas.

Assinale a alternativa que preenche correta e respectivamente as lacunas no excerto:

Em uma subestação, um transformador trifásico apresenta queda de tensão excessiva quando a carga aumenta. Um engenheiro sugere avaliar regulação de tensão e perdas, separando perdas no ferro (núcleo) e no cobre (enrolamento) por ensaios padronizados. Qual combinação de ensaio e objetivo está correta para estimar perdas de forma prática?

Um transformador monofásico convencional, de valores nominais 50 VA e 127/48 V, foi utilizado ocasionalmente como autotransformador elevador de 127 / 175 V. Nessas condições de uso, a máxima potência aparente em que esse transformador pode operar é

Sobre os principais métodos de diagnóstico aplicados a motores elétricos, avalie as afirmativas a seguir.

I. A análise visual é suficiente para identificar falhas de degradação da isolação do verniz.

II. A análise de vibração é sinaliza problema de desalinhamento e desbalanceamento.

III. O teste de isolamento por megômetro é muito utilizado na fase de comissionamento do motor.

Está correto o que se afirma em

Acerca dos procedimentos necessários para realizar ensaios em circuito aberto e em curto-circuito, assinale a opção correta.

Durante o ensaio de curto-circuito de um transformador monofásico 220/110 V, 5 kVA, com o secundário curto-circuitado, mediu-se:

• Tensão aplicada no primário: 18 V

• Corrente de curto-circuito no primário: 22,7 A

• Potência ativa absorvida no ensaio: 230 W

Com base nesses dados, a impedância percentual (Z%) do transformador é de:

Um transformador monofásico de 200MVA e 50Hz tem uma tensão nominal de 13,8kV:220kV. Ensaios são realizados no transformador, e os resultados são

– um ensaio de curto-circuito é executado no lado de alta tensão (enrolamento de baixa tensão em curto-circuito), e as leituras são 7,5kV, 200A e 85kW.

– um ensaio de circuito aberto é executado no lado de baixa tensão, e as respectivas leituras nos instrumentos de medida são 13,8kV, 50A e 90kW.

Levando em consideração esses ensaios, determine o valor aproximado do módulo da impedância equivalente do transformador e a resistência do enrolamento primário, respectivamente.
