Quanto ao ensaio de curto-circuito e ensaio a vazio em um transformador, assinale a afirmativa CORRETA:

Os parâmetros elétricos para a construção do circuito magnético equivalente do transformador real são obtidos a partir do ensaio a vazio.

É possível determinar os parâmetros do circuito equivalente de um transformador através da realização de dois ensaios. São eles:

O ensaio em curto-circuito deve ser utilizado para determinar as perdas no ferro.

Ensaios feitos em um transformador monofásico de 15kVA, 2300V / 230V, 60 Hz apresentaram os seguintes resultados:

Ensaio a vazio: 230V, 2,1A e 50W

Ensaio em curto-circuito: 47V, 6A e 160W

É correto afirmar que o percentual (%) de eficiência desse transformador quando ele alimenta uma carga com fator de potência de 0,8 será, aproximadamente, de

De acordo com os valores medidos dos ensaios realizados em um motor de indução trifásico, é possível obter as informações dos parâmetros por fase, tal como são mostrados nas figuras a seguir:

A expressão correta para o conjugado de partida é:

Transformadores são submetidos a ensaios que permitem determinar seus parâmetros e características. Dentre os ensaios realizados, assinale a alternativa que apresenta, respectivamente, os ensaios responsáveis pela determinação da reatância de magnetização e perdas no enrolamento.

As informações indicadas nas tabelas a seguir mostram ensaios de um motor de indução trifásico em Y de 20HP, 4 polos, 380V, 60Hz, de classe N, da NBR 7094.

De acordo com as informações de ensaios do motor de indução, o valor da resistência de armadura por fase (R₁), as perdas totais no cobre do estator (P_PCE) e as perdas rotacionais (P_rotacionais), respectivamente, são:

Para identificação dos parâmetros longitudinais de um transformador, é realizado o ensaio de curto-circuito. Uma fonte variável e os medidores de tensão, corrente e potência ativa são usualmente instalados no lado:

O ensaio de continuidade e isolação do transformador é feito entre a carcaça e o primário do transformador, não sendo realizado no secundário.

No ensaio em curto-circuito, é possível determinar as perdas no cobre nos enrolamentos primário e secundário.

Um gerador síncrono trifásico de ímã permanente de 8kW produz tensão de linha a vazio de 208V e 60Hz, quando é acionado à velocidade de 1800rpm. Quando está operando na velocidade nominal e alimentando uma carga resistiva trifásica conectada em Y, observa-se que a sua tensão de linha no terminal é de 190V e sua potência de saída é de 6,6kW. O número de polos do gerador e a corrente de armadura (I_A) por fase nas condições de funcionamento atual, respectivamente, são:

Um transformador foi submetido ao ensaio de curto-circuito, feito no lado de baixa tensão. Com as medições desse ensaio, é possível determinar, em relação ao circuito equivalente, a impedância:

Durante realização de inspeção e ensaios, realizados por profissional habilitado, devem ser tomadas precauções que garantam segurança das pessoas, evitem danos às edificações e aos equipamentos instalados. Ensaios em transformadores monofásicos determinam parâmetros do circuito elétrico equivalente e podem ser feitos a vazio ou em curto-circuito, conforme diagramas abaixo.

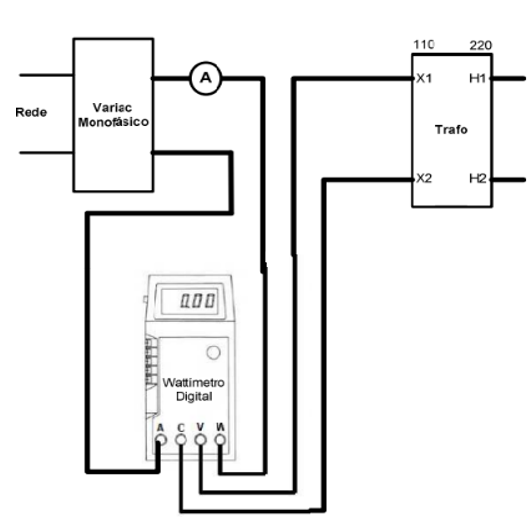

Ensaio a vazio

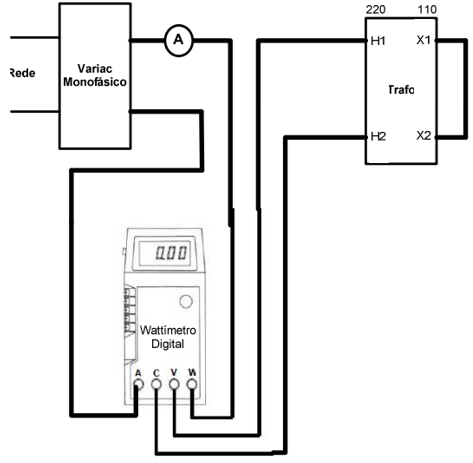

Ensaio em curto-circuito

Fonte: CREDER, Hélio. Instalações Elétricas. 2021

Ensaios representam comportamentos de grandezas elétricas e magnéticas do circuito. Uma de suas características é servir para:

Apesar de não ser propriamente um dispositivo de conversão eletromecânica de energia, o transformador é um equipamento de extrema importância na análise global e na operação dos sistemas elétricos de potência. Sendo assim, é importante que esses equipamentos sempre estejam em perfeito estado de operação. Para este fim, os ensaios a vazio e de curto-circuito são utilizados. Nesse contexto, assinale a alternativa que não apresenta uma finalidade do ensaio a vazio de transformadores.

Um transformador monofásico foi submetido aos ensaios de vazio e de curto-circuito. As medições efetuadas foram:

Ensaio de vazio:

● Corrente no lado de baixa tensão: 1 [A].

● Tensão no lado de baixa tensão: 100 [V].

● Tensão no lado de alta tensão: 1000 [V].

● Potência ativa no lado de baixa tensão: 60 [W].

Ensaio de curto-circuito:

● Corrente no lado de alta tensão: 10 [A].

● Tensão no lado de alta tensão: 10 [V].

● Tensão no lado de baixa tensão: 0 [V].

● Potência ativa no lado de alta tensão: 80 [W].

Selecione a alternativa que apresenta corretamente o valor da resistência de curto-circuito desse transformador, em [ohms], vista pelo lado de alta-tensão.

Um transformador monofásico possui os seguintes dados de placa:

● potência nominal 200 [kVA];

● relação de transformação de 2,0:0,2 [kV];

● reatância de curto-circuito de 1 [%].

Assinale a alternativa que apresenta, correta e respectivamente, o valor da reatância de curto-circuito referida ao lado de alta tensão em valores por unidade e em ohms.

Analise as assertivas abaixo sobre os parâmetros obtidos a partir do ensaio de curto-circuito de um transformador de potência.

I. Com o valor da tensão medida no secundário, podemos determinar com precisão a relação de transformação.

II. A potência consumida no ensaio é devida, essencialmente, às perdas no cobre.

III. A corrente drenada da fonte durante o ensaio é determinada pela impedância equivalente interna do transformador.

IV. A potência indicada no wattímetro inserido no circuito primário, corresponde à parcela das perdas fixas do transformador.

Quais estão corretas?

Um motor síncrono trifásico, ligado em delta, foi submetido aos ensaios DC e em vazio, e seus resultados são apresentados na Tabela a seguir.

Diante do exposto, o valor, em W, das perdas por atrito, da ventilação e do núcleo do motor é
