Os dados de ensaio contidos na tabela a seguir aplicam-se a um motor de indução trifásico de quatro polos, 135 kW (100 HP), 460 V e 60 Hz, com rotor de dupla gaiola. O motor é da classe B (conjugado de partida normal e corrente de partida baixa):
Ensaio | Tensão de linha aplicada | Corrente de fase média | Potência | Resistência CC média por fase de estator |
1: Ensaio a vazio em 60 Hz | V= 458 V | 11,vz= 35 A | Pvz= 1,20 kW | - |
2: Ensaio de rotor bloqueado em 15 Hz | V= 40,1 V | 11,bl= 160 A | Pbl= 4,00 kW | - |
3: Resistência CC média por fase de estator (medida imediatamente após o ensaio 2) | - | - | - | R1= 30 mΩ |
4: Ensaio de rotor bloqueado em 60 Hz | V=450 V | 11,bl= 720 A | Pbl= 140 kW | - |
Segundo esses dados, as perdas rotacionais a vazio são, aproximadamente, de:
A
1,23 kW
B
1,16 kW
C
1,09 kW
D
1,02 kW
Considerando um transformador trifásico, cujos dados de placa, ensaio, instalação e funcionamento são apresentados a seguir, indique a alternativa que apresenta, respectivamente, os valores do rendimento e regulação percentuais para uma condição de carga em 100% deste equipamento.
Potência | Tensão primária | Tensão secundária | Tensão secundária |
300 kVA | 13800V | 400V (a vazio) | 380V (em carga 100%) |
Fator de potência | 0,9 indutivo | Perdas Totais | 4060W (em carga 100%) |
A
98,66 e 5,26.
B
98,52 e 5,00.
C
98,68 e 5,26.
D
98,52 e 5,26.
E
90,00 e 5,00.
Considere as seguintes afirmativas relacionadas aos ensaios em vazio e de curto -circuito em transformadores.
I No ensaio de curto-circuito, podemos determinar os parâmetros do ramo de magnetização do transformador.
II No ensaio a vazio, a componente da corrente responsável pelas perdas é muito maior que a componente da corrente responsável pela magnetização do núcleo.
III No ensaio a vazio, a corrente que circula no enrolamento primário tem um valor baixo e é chamada de corrente de excitação do núcleo magnético.
IV No ensaio de curto-circuito, a tensão aplicada no enrolamento de alta tensão deve ser bem menor que a tensão nominal do enrolamento.
Estão corretas as afirmativas
A
II e III.
B
I, II e III.
C
I e IV.
D
III e IV.
Um transformador de 300 kVA, 13800/380 V, quando ensaiado, forneceu os valores mostrados na tabela abaixo:
CA | VCA = ? | ICA = 0,68 A | PCA = 80 W |
CC | VCC = 1300 V | ICC = ? | PCC = 300 W |
O valor aproximado de VCA utilizado para a realização do ensaio de circuito aberto (CA) e o de ICC utilizado para a realização do ensaio de curto-circuito (CC), são, respectivamente, iguais a
A
220 V e 26,75 A.
B
13800 V e 70,75 A.
C
1300 V e 15,5 A.
D
380 V e 21,74 A.
Relacione os itens da primeira coluna (ensaios) com os da segunda coluna, eventos que estão relacionados nos ensaios e parâmetros de transformador.
Coluna 1 Ensaios
1. Ensaio a vazio
2. Ensaio de curto circuito
3. Ensaio de polaridade
4. Impedância percentual
5. Relação de tensão
Coluna 2 Eventos
( ) Perdas nos enrolamentos
( ) Perdas por histerese e correntes parasitas
( ) Queda de tensão nos enrolamentos a plena carga.
( ) Marcação dos terminais do trafo
( ) Número de espiras
Assinale a alternativa que indica a sequência correta, de cima para baixo.
A
1 • 2 • 3 • 5 • 4
B
2 • 1 • 4 • 3 • 5
C
3 • 1 • 4 • 2 • 5
D
3 • 1 • 5 • 4 • 2
E
3 • 2 • 1 • 4 • 5
Com relação ao ensaio a vazio em transformadores, é correto afirmar que:
A
é feito no lado de BT com o lado de AT em aberto e serve para determinar as perdas no cobre.
B
é feito no lado de AT com o lado BT em aberto e serve para determinar as perdas no ferro.
C
é feito no lado de BT com o lado de AT em curto e serve para determinar as perdas no ferro.
D
é feito no lado de BT com o lado de AT em aberto e serve para determinar as perdas no ferro.
E
é feito no lado de AT com o lado de BT em curto-circuito e serve para determinar o rendimento.
C
Certo
E
Errado
Em um ensaio para determinação da resistência ôhmica do enrolamento de armadura de um alternador síncrono trifásico, 200 kVA/ 380 V/ 60 Hz, conectado em Y, aplicou-se uma tensão contínua de 12 Volts entre dois terminais de linha da máquina, sendo medida uma corrente de 30 A.
A resistência de armadura por fase da máquina é de:
A
0,1 Ω.
B
0,2 Ω.
C
0,3 Ω.
D
0,4 Ω.
E
0,6 Ω.
Um gerador shunt de corrente contínua de 250 V e 150 kW possui uma resistência de campo de 50 Ω e uma resistência de armadura de 0,05 Ω. Assinale a alternativa que apresenta os valores corretos da corrente em plena carga (IL), da corrente de campo (If), da corrente de armadura (IA) e a equação da tensão gerada na situação de plena carga desse gerador.
A
IL = 600 A, If = 5 A, IA 605 A, Eg = 300 + 605 x 50 V
B
IL = 600 A, If = 5 A, IA 605 A, Eg = 250+ 605 x 0,05 V
C
IL= 0,6 A, If =5 A, IA = 5,6 A, Eg = 250+ 5,6 x 0,05 V
D
IL = 800 A, If = 5 A, IA = 805 A, Eg= 250 + 805 X 50 V
E
IL = 800 A, If = 3 A, IA = 605 A, Eg = 250 + 605 x 50 V
Um transformador monofásico possui os dados de placa apresentados na tabela abaixo
Dados de placa | |
Tensão no primário | 15,0 [kV] |
Tensão no secundário | 0,22 [kV] |
Potência nominal | 15 [kVA] |
xcc | 4 [% |
O valor da reatância de curto-circuito, em [Ω], referida ao lado de alta-tensão do transformador é
A
60
B
300
C
600
D
3000
E
6000

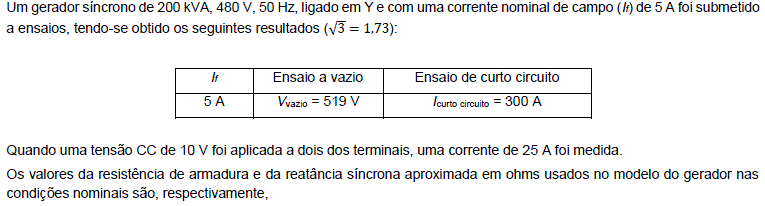

A
0,2 e 0,98.
B
0,2 e 1,7.
C
0,4 e 0,92.
D
0,4 e 1,6.
O ensaio de curto-circuito de um transformador de 200 kVA e relação transformação 4,5kV / 45kV indicou os seguintes valores, medidos no lado de alta tensão (AT): 75 V, 30 A e 1800 W. Assinale a alternativa que apresenta os valores corretos da impedância equivalente referida ao lado AT e da resistência equivalente referida ao lado BT do transformador.
A
Z(AT) = 2,5 Ω – R(BT) = 0,02 Ω.
B
Z(AT) = 2,5 Ω – R(BT) = 2 Ω.
C
Z(AT) = 25 Ω – R(BT) = 0,2 Ω.
D
Z(AT) = 25 Ω – R(BT) = 2 Ω.
E
Z(AT) = 250 Ω – R(BT) = 0,02 Ω.
Qual dos parâmetros apresentados a seguir é determinado por meio do ensaio a vazio de um motor de indução?
A
Resistência e reatância percentuais.
B
Queda de tensão interna.
C
Perda no ferro.
D
Perda no cobre.
Com relação aos ensaios realizados em transformadores, é correto afirmar que:
A
o TTR é um instrumento utilizado para medir a impedância percentual dos enrolamentos do transformador.
B
as perdas no cobre, a queda de tensão interna dos enrolamentos e a relação de transformação são parâmetros determinados através do ensaio em curto-circuito.
C
as perdas no núcleo, as perdas no cobre e a relação de transformação são parâmetros determinados através do ensaio em curtocircuito.
D
as perdas no núcleo, os parâmetros do ramo magnetizante e a corrente transitória de magnetização são parâmetros determinados através do ensaio a vazio.
E
o ensaio a vazio é realizado preferencialmente, ligando o lado de alta tensão – AT a uma fonte e deixando o lado de baixa tensão – BT em aberto.
No ensaio, a função do tacômetro é medir
A
a rotação do rotor.
B
o torque do rotor.
C
a massa da carga aplicada ao rotor.
D
as variações da corrente de alimentação do motor.
E
as variações da tensão aplicada ao motor.
Que características abaixo são obtidas através do ensaio de circuito aberto de um transformador?
A
Resistências ôhmicas do primário e do secundário.
B
Reatâncias de dispersão do primário e secundário.
C
Perdas no núcleo e reatâncias de magnetização.
D
Perdas no núcleo, resistências ôhmicas do primário e do secundário.
E
Reatâncias de dispersão e resistência ôhmica do primário.
Ano:
2016
Durante um ensaio de Curto-Circuito realizado no transformador ilustrado, os terminais A e B foram colocados em curto e as seguintes medições fasoriais de i1 e iΦ foram realizadas: Î1 = 24 + j10 A e ÎΦ= 0,2 – j0,1 A. Considerando que a relação de transformação N1/N2 é igual a 50, é correto afirmar que, no enrolamento secundário, fluirá uma corrente Î2 igual a
A
10 - j5 A.
B
1.190 + j495 A.
C
1.190 + j505 A.
D
1.200 + j495 A.
E
1.200 + j500 A.
A impedância percentual de um transformador de força de 2 MVA - 13,8/13,2/12,6 kV – 380/220 V é de 11% referida ao tape de 13,2 kV. O valor percentual dessa mesma impedância referida ao tape de 12,6 kV é:
A
8 %
B
10 %
C
15 %
D
20 %
E
12 %
A regulação da velocidade do motor para um torque de 1 kgf.m vale, em porcentagem, aproximadamente,
A
20.
B
50.
C
10.
D
70.
E
40.
No ensaio do transformador em curto-circuito, a partir da tensão nominal do primário e da tensão no primário necessária para fazer circular a corrente nominal secundária, estando o secundário em curto-circuito, determina-se o parâmetro
A
fator de potência.
B
impedância do circuito magnético.
C
reatância do circuito magnético.
D
impedância percentual.
