Questões de Concurso sobre Ensaios de máquinas e transformadores

Os terminais de baixa tensão do transformador são colocados em curto-circuito e os terminais de alta tensão são ligados a uma fonte de tensão variável para efetuar o ensaio de curto-circuito de transformadores. A tensão de entrada é ajustada até que a corrente no enrolamento em curto-circuito seja igual ao seu valor nominal. O ensaio de curto-circuito do transformador permite estimar o seguinte parâmetro do modelo de transformador:

Um transformador de 120 kVA, 13.800/380 V, quando ensaiado em curto-circuito, forneceu os valores mostrados na tabela abaixo:

O valor da corrente de curto-circuito (I_CC) obtida no ensaio de CC é, aproximadamente, igual a

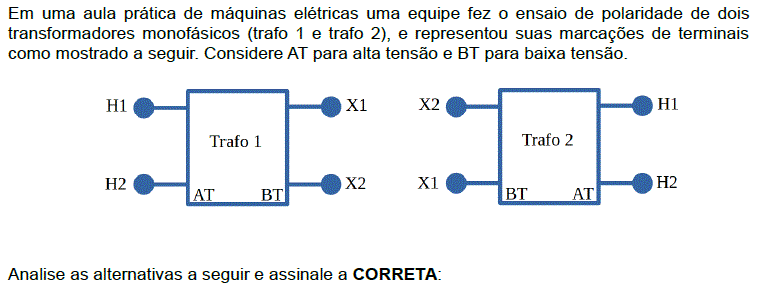

O circuito, mostrado na figura a seguir, ilustra o método da corrente alternada utilizado no ensaio de polaridade de transformadores monofásicos. Os terminais do lado de tensão mais alta são representados por H₁ e H₂.

O ensaio de polaridade é realizado medindo a tensão V₁, com a chave CH na posição 1 e a tensão V₂ com a chave CH na posição 2. Supondo que o transformador tenha polaridade subtrativa, o resultado do ensaio mostra uma tensão V₁

Qual dos ensaios laboratoriais a seguir corresponde àquele realizado para a definição dos parâmetros no motor de indução com rotor em gaiola e que representam as perdas por efeito joule e por fluxo disperso das bobinas da máquina?

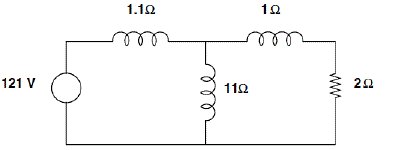

O circuito equivalente monofásico da figura da questão representa a condição de ensaio de rotor bloqueado de um motor de indução trifásico (MIT). Esse MIT foi construído especialmente para operação em rede elétrica trifásica de V rms 121√3 V _rms sob frequência industrial de 110 rad/s e possui quatro polos. Considerando que a máquina é ensaiada sob as mesmas condições elétricas para as quais foi construída, assinale a alternativa que aproxima numericamente o valor do torque em N ⋅ m.

Seja um transformador de distribuição de 20 kVA, 60 Hz e 2400 V:240 V. Um ensaio de circuito aberto é executado a partir do lado de baixa tensão (lado de alta aberto), e as respectivas leituras nos instrumentos de medida são 240 V, 1,3 A e 151 W. Do mesmo modo, um ensaio de curto-circuito a partir do lado de alta tensão (lado de baixa tensão em curto-circuito) fornece as leituras de 64 V, 8,33 A e 312 W.

Qual o rendimento deste transformador quando o mesmo está operando com corrente e tensão nominais nos seus terminais e alimentando uma carga que possui fator de potência igual a 0,75?

Para se determinarem os parâmetros do circuito equivalente de um motor de indução trifásico com rotor em gaiola de esquilo de baixa potência, realiza-se a medição da resistência equivalente do enrolamento por fase do estator, um ensaio em vazio e um ensaio com o rotor bloqueado, respectivamente, utilizando o método dos dois wattímetros. Para procedimento correto de ensaios em vazio e de rotor bloqueado, deve-se:

Considerando o seguinte quadro, assinale a alternativa que apresenta a sequência numérica correta dos passos a serem seguidos para a realização do ensaio de curto-circuito em transformadores monofásicos.

Dois ensaios muito simples podem ser realizados para determinar os valores das grandezas do circuito equivalente e as perdas do transformador. Para isso, são medidas a tensão, a corrente e a potência de entrada no primário em duas condições, com o secundário curto-circuitado e com o secundário aberto.

...

No ensaio de um transformador monofásico de 1kVA, 220V:110V, 60Hz, foram realizadas as seguintes leituras:

...

Vca = 110V

Ica = 250mA

Pca =14W

Vcc = 30V

Icc = 4,5A

Pcc = 125W

...

O índice ca indica que as medidas foram realizadas no ensaio de circuito aberto e o índice cc indica que as medidas foram realizadas em curto-circuito.

...

Com base nas medições realizadas, os valores de resistência e reatância de dispersão equivalentes e as perdas no transformador são, respectivamente:

Para o ensaio a vazio de um transformador, o circuito e os equipamentos indicados na figura abaixo foram utilizados.

Um transformar monofásico de 20 kVA, 8000/200 V e 60 Hz foi ensaiado. Os valores da tensão, potência e corrente a vazio medidos no lado de alta do transformador foram Vz = 8000 V, Iz = 10 A e Pz = 400 W. Para o transformador ensaiado, o módulo da impedância de magnetização e o fator de potência medidos no ensaio são respectivamente:

Um dos parâmetros obtido no ensaio a vazio de um transformador é:

Um transformador monofásico de 10 kVA, 4800/240 V e 60 Hz, foi submetido aos ensaios a vazio e de curto-circuito. Os resultados do ensaio são apresentados na tabela abaixo:

Esse transformador atende a cargas com fator de potência unitário e opera, diariamente, nas seguintes condições:

- 18h de operação na sua condição de rendimento máximo.

- 6h na condição de 20% de sua capacidade nominal.

As perdas no transformador nessas condições de carga são, respectivamente:

As maquinas síncronas são equipamentos essenciais na vida da sociedade, elas podem operar tanto como conversoras de energia mecânica em elétrica como de elétrica em mecânica. Quando as maquinas síncronas operam como conversoras de elétrica em mecânica elas são chamadas de motores síncronos. É usual na engenharia a obtenção das curvas de desempenhos dos equipamentos. O ensaio de motores síncronos chamados de curvas V é o que refere a alternativa:

Um transformador trifásico de distribuição de 150 kVA, 13.800 / 220 V foi submetido a ensaios de curto-circuito e circuito aberto, cujos resultados foram:

Ensaio a vazio (valores referidos ao lado de baixa):

• Tensão de circuito aberto: 220 V;

• Corrente de circuito aberto = 22 A;

• Potência de circuito aberto = 400 W.

Ensaio de curto-circuito (valores referidos ao lado de alta):

• Tensão de curto-circuito: 400 V;

• Corrente de curto-circuito = 80 A;

• Potência de curto-circuito = 2.500 W.

O valor aproximado, em ohms, da resistência equivalente dos enrolamentos, referida ao lado de baixa, é

É possível determinar experimentalmente os valores das indutâncias e resistências do modelo de transformador. Uma aproximação adequada desses valores pode ser obtida com apenas dois testes ou ensaios, o ensaio a vazio e o ensaio de curto-circuito. Assinale a alternativa CORRETA.

Os transformadores, quando adquiridos pela concessionária, devem ser submetidos a determinados ensaios, que são ensaios de rotina, de tipo e ensaios especiais.

Assinale a alternativa correta em relação ao assunto.
