Questões de Concurso sobre Ensaios de máquinas e transformadores

No ensaio de rotor bloqueado, há corrente nominal circulando nos enrolamentos do estator da máquina.

Para um motor de tensão nominal 440V, o valor mínimo aceitável para a resistência de isolamento dos enrolamentos a 40ºC, quando o ensaio é realizado durante 01 (um) minuto, é:

A presença de umidade na isolação de equipamentos elétricos afeta o valor da sua resistência de isolamento, favorecendo a passagem da corrente de fuga e contribuindo para a degeneração do isolante. Uma indicação simples e eficiente do grau de umidade absorvida pela isolação elétrica é baseada na razão da variação da medida de resistência de isolamento durante o tempo de aplicação da tensão de ensaio. Uma isolação úmida e contaminada mostrará uma variação mínima do valor de resistência durante o período de ensaio, enquanto que uma isolação boa deverá apresentar uma variação acentuada do valor da resistência durante o mesmo espaço de tempo. Sob essa ótica, pode-se definir Índice de Polarização da isolação de máquinas elétricas, para a mesma tensão aplicada, como valor da resistência de isolamento obtido após:

Ao adquirir um transformador o comprador deve solicitar do fabricante ensaios para certificar-se que o transformador está em perfeito funcionamento. Os fabricantes normalmente por imposição da norma NBR-5380, fazem ensaios de rotina, ensaios de tipo e ensaios especiais. Assinale a alternativa que indica ensaios de rotina.

É característica do ensaio a vazio de um transformador, EXCETO:

Os ensaios que podem ser realizados em motores de indução, para verificação do seu desempenho, são classificados como:

1) rotina.

2) tipo.

3) especial.

4) genérico.

5) específico.

A alternativa correta é:

Os ensaios realizados em motores de indução relacionados abaixo,

1) ensaio da resistência de isolamento,

2) ensaio da temperatura,

3) ensaio para determinação do rendimento a 100%, 75% e 50% da potência nominal,

4) ensaio de determinação do conjugado máximo,

fazem parte do ensaio classificado como:

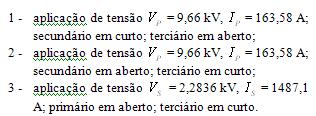

Um transformador de três enrolamentos, trifásico, 68MVA, apresenta as seguintes características: enrolamento primário: 120kV, ligação Y, 68 MVA; enrolamento secundário: 13,2 kV, ligação delta, 34 MVA; enrolamento terciário: 13,2 kV, ligação delta, 34 MVA. Os seguintes resultados, indicados pelos níveis de tensão e corrente, foram obtidos nos ensaios de curto-circuito:

As reatâncias de curto-circuito XP, XS e XT dos três enrolamentos, em porcentagens, referidas na base do enrolamento primário são:
