Um profissional da área de elétrica está encarregado de realizar um ensaio em um transformador para determinar sua relação de transformação. Ele decide utilizar um equipamento de teste adequado para executar o ensaio. Qual dos seguintes procedimentos de ensaio é o mais apropriado para determinar a relação de transformação em um transformador?

Os ensaios em vazio (sem carga) e em curto-circuito são tipicamente utilizados na determinação dos parâmetros dos transformadores trifásicos de tensão. Em ambos os ensaios, são medidas a tensão de linha aplicada, a corrente de linha e a potência ativa trifásica. A potência ativa trifásica medida no ensaio de curto-circuito corresponde às

A análise de transformadores normalmente é realizada por meio de ensaios. Os ensaios são utilizados para determinar as constantes e os parâmetros do transformador. Em relação aos ensaios de transformadores, é correto afirmar que

Durante os ensaios para determinação dos parâmetros do circuito equivalente de um transformador monofásico de 44 kVA, 220 x 4.400 V, foram encontrados os seguintes valores:

* Tensão aplicada no lado de Baixa Tensão, com lado de alta tensão em aberto.

** Tensão aplicada no lado de Alta Tensão, com lado de Baixa Tensão em curto-circuito.

Considerando os valores encontrados no ensaio, a resistência equivalente às perdas no núcleo desse transformador referenciada ao lado de baixa tensão corresponde a:

O transformador de potência é o equipamento principal de uma subestação. A manutenção periódica desse equipamento assegura o seu bom desempenho e minimiza a probabilidade de interrupção do fornecimento de energia. O óleo mineral isolante, presente no tanque principal do transformador, é um dos itens avaliados durante essa manutenção. Dos testes a seguir, qual é aquele que revela a presença de umidade no óleo isolante do transformador?

Um transformador monofásico 110/220 V foi submetido aos ensaios de circuito aberto e de curto-circuito, com frequência nominal. As grandezas medidas em cada ensaio são mostradas no quadro a seguir.

O ensaio de circuito aberto foi realizado pelo lado de baixa tensão e o ensaio de curto-circuito foi realizado pelo lado de alta tensão. Foi realizado um ensaio adicional com carga, sendo as potências medidas no primário e secundário do transformador, respectivamente, 300 W e 240 W. Levando em conta as grandezas medidas, visando à obtenção do circuito equivalente do transformador, analise as seguintes afirmativas e assinale a alternativa correta.

I. A resistência que representa as perdas no núcleo, referida ao lado de baixa tensão, é igual a 220 Ω.

II. A resistência equivalente dos enrolamentos do primário e do secundário, referida ao lado de alta tensão, é igual a 4 Ω.

III. A reatância de dispersão equivalente dos enrolamentos do primário e do secundário, referida ao lado de baixa tensão, é igual a 0,75 Ω.

IV. O rendimento do transformador no ensaio com carga foi de 80%.

Analise as afirmativas abaixo sobre transformadores de potência.

1. As perdas por histerese em um transformador são inversamente proporcionais à frequência de excitação magnética.

2. A regulação de tensão de um transformador é definida com sendo a variação de tensão no secundário quando se passa da condição sem carga para carga nominal.

3. O ensaio de circuito aberto é normalmente utilizado para encontrar a impedância equivalente em série.

Assinale a alternativa que indica todas as afirmativas corretas.

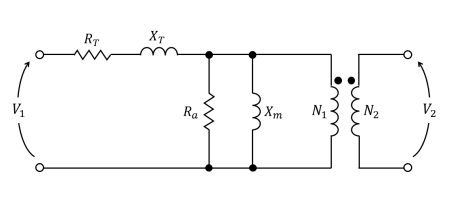

Ensaios de curto-circuito e a vazio foram realizados em um transformador para obtenção dos parâmetros elétricos ilustrados na figura a seguir.

Os parâmetros R_T = 5 Ω, X_T = 9 Ω, R_a = 50 Ω e X_m = 90 Ω correspondem, respectivamente, aos valores totais de resistência e reatância dos enrolamentos e resistência e reatância do núcleo, todos representados no lado de baixa tensão. Sabendo-se que o transformador é de 1 MVA, 110 V/ 220 V, assinale a alternativa na qual os valores da impedância total dos enrolamentos e da impedância total associada ao núcleo, respectivamente, estão corretamente referenciados no lado de alta tensão.

Um transformador monofásico 625 V/125 V foi submetido ao ensaio em vazio e os dados desse ensaio estão listados a seguir:

-

1. tensão: 125 V.
2. corrente: 5 A.
3. potência: 250 W.

-

Diante do exposto, a resistência que representa as perdas do circuito magnético referida ao lado de alta tensão é

Um transformador monofásico de 50 kVA, 10 kV / 250 V, 60 Hz foi submetido a testes para determinação dos parâmetros do seu circuito equivalente. A tabela exibida na sequência indica os resultados para os ensaios a vazio e de curto-circuito.

-

-

Se o circuito representado a seguir for considerado como referência para a determinação dos parâmetros equivalentes do transformador, quais os valores obtidos de R_T e R_a, respectivamente?

-

Uma máquina síncrona de 320 V, 80 kVA, 8 polos, 60 Hz, ligada em estrela, foi submetida a um ensaio de curto-circuito onde foram medidas correntes de 3,20 A e 80 A, respectivamente, para a corrente de campo e corrente de armadura. Sabendo-se que esse motor tem uma reatância síncrona de 0,8 pu, a corrente de campo que seria medida em um ensaio a vazio é:

A respeito dos ensaios realizados em um transformador de potência real (monofásico) para a obtenção de seus parâmetros elétricos, está correto o que se afirma em:

Em um transformador monofásico de 10 kVA, 2000 V/200 V eficazes com frequência de 60 Hz, foram realizados ensaios de circuito aberto e curto-circuito, obtendo-se os seguintes resultados:

1. Ensaio em vazio: 200 V; 0,866 A e 100 W (realizado pelo lado de baixa tensão)
2. Ensaio em curto-circuito: 100 V; 5 A e 200 W (realizado pelo lado de alta tensão)

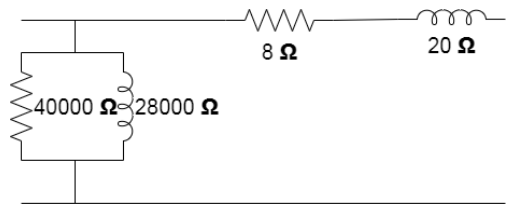

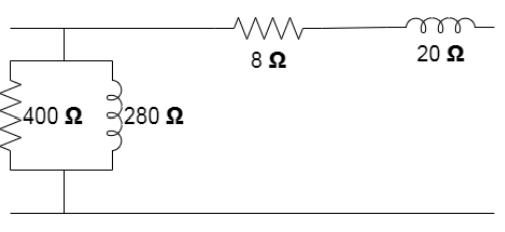

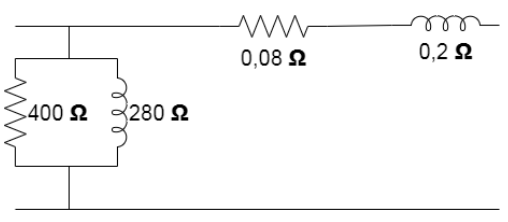

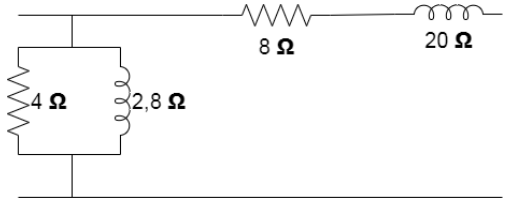

Com base nessas informações, pode-se afirmar que o circuito equivalente aproximado visto pelo lado de baixa tensão é:

Os ensaios realizados em transformadores e máquinas elétricas são essenciais para a determinação de parâmetros e indicadores de desempenho desses equipamentos. Um dos parâmetros determinados por meio de ensaios de motores de indução é a perda total por efeito Joule nos enrolamentos. Essa perda é determinada a partir do

Os ensaios a vazio e com rotor bloqueado são utilizados para determinar o circuito equivalente do motor de indução trifásico. Considerando as informações possíveis desses dois ensaios, podem-se obter

A respeito dos ensaios nos transformadores, analise as assertivas e assinale a alternativa que aponta a(s) correta(s).

I. No ensaio de curto circuito, é aplicada uma tensão no enrolamento de alta tensão até atingir o valor de corrente nominal no enrolamento de baixa tensão.

II. No ensaio de circuito em aberto, é aplicada a tensão nominal no primário, enquanto o secundário se encontra em aberto.

III. No ensaio de curto circuito, é aplicada uma tensão no enrolamento de alta tensão até atingir o valor de tensão nominal no enrolamento de baixa tensão.

IV. O ensaio de circuito em aberto pode ser utilizado para se obter as perdas no núcleo do transformador.

Em um transformador monofásico de 50 kVA, 2400/120 V, foram realizados os ensaios de circuito aberto e de curto-circuito. Os dados obtidos foram:

1- Teste com instrumentos no lado de baixa tensão do transformador e lado de alta tensão em circuito aberto:

leitura do wattímetro – 400 W

leitura do amperímetro – 10 A

leitura do voltímetro – 120 V

2- Teste com instrumentos no lado de alta tensão do transformador e lado de baixa tensão em curto-circuito:

leitura do wattímetro – 800 W

leitura do amperímetro – 20 A

leitura do voltímetro – 92 V

A partir desses ensaios, pode-se verificar que a resistência elétrica equivalente referida ao lado de baixa do transformador é

Observe a figura e o quadro a seguir.

Ramo magnetizante do transformador

-------------Dados de ensaio a vazio

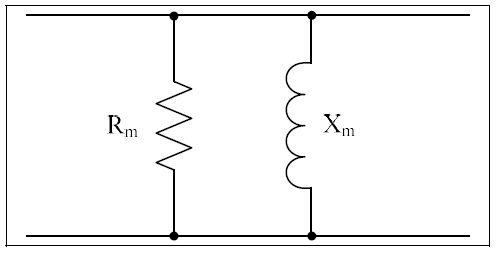

A figura mostra o ramo magnetizante de um transformador monofásico de 5 kVA, 1 kV/ 200 V, 60 Hz, cujo ensaio a vazio, feito pelo lado de baixa tensão, resultou nos dados apresentados no quadro. A partir dos dados do ensaio, obtém-se os valores aproximados de R_m e X_m, respectivamente, iguais a

Um técnico de laboratório, durante o ensaio de um transformador monofásico, deve aplicar tensão alternada no lado de tensão superior até fazer circular a corrente nominal no enrolamento primário. Se o transformador possui valores nominais 880 VA, 220/110 V, a corrente, em amperes, que circulará no enrolamento primário vale:

Em um ensaio em curto-circuito de um transformador monofásico, é possível obter
