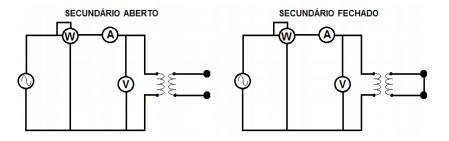

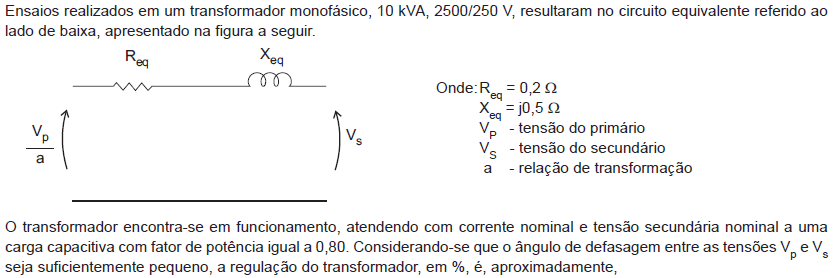

A figura abaixo apresenta os ensaios realizados em um transformador monofásico com o secundário aberto e fechado e a tabela com resultados obtidos.

O fator de potência do transformador para os ensaios em aberto e fechado são, respectivamente, iguais a:

Um transformador trifásico de 100 kVA foi submetido aos ensaios em vazio e de curto circuito e foram obtidos os seguintes valores:

I - Perdas no ensaio em vazio: P_o = 4 kW

II - Perdas no ensaio em curto circuito: P_CC = 10 kW

Este transformador está operando com tensão terminal nominal com 20% de sobrecarga, alimentando uma carga com fator de potência 0,8. Nestas condições de operação o rendimento percentual do transformador é aproximadamente:

Um transformador monofásico de 70 kVA, de tensões nominais iguais a 8 kV e 220 V, foi submetido ao ensaio a vazio, obtendo-se pelo enrolamento da baixa tensão uma corrente de 5 A, com potência fornecida de 300 W. A impedância a vazio vista pela fonte de suprimento do transformador é igual a

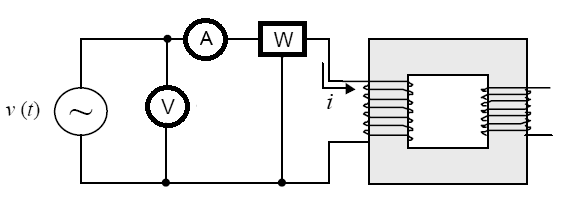

A figura a seguir apresenta um circuito para o ensaio em vazio de um transformador de força. Esse circuito é composto, além do transformador, de um amperímetro A, um voltímetro V e um Wattímetro W.

A respeito desse experimento, assinale a afirmativa correta.

Os ensaios realizados no óleo isolante de transformadores fazem parte da manutenção preditiva desse equipamento. O ensaio que consiste na aplicação de uma tensão constante em uma amostra de óleo colocada entre dois eletrodos de um capacitor tem por objetivo determinar

Um transformador de 30 kVA, 2.000/200 V, quando ensaiado em circuito aberto (CA) e em curto-circuito (CC), forneceu os valores a seguir:

Quando o transformador trabalhar com um fator de potência igual a 0,82 em atraso, os valores de V_CA, I_CC e rendimento percentual à plena carga serão, respectivamente,

Dois transformadores trifásicos de potência de 500 kVA, 13800 / 220 V, Z% = 4,5% cada, vão ser colocados em paralelo. Nessas condições, a corrente de curto-circuito aproximada no secundário do grupo, em kA, será:

Em um experimento de laboratório, transformadores trifásicos foram ensaiados em vazio, e com cargas distintas inseridas para se verificar o seu comportamento. Assinale o que acontece com a tensão e com a corrente do transformador quando se insere, separadamente, uma carga capacitiva e depois uma carga resistiva ao seu secundário:

No ensaio a vazio, normalmente realizado em transformadores de potência, a potência ativa verificada é predominantemente devida às perdas que ocorrem em todos os enrolamentos do equipamento.

Para a determinação dos parâmetros do circuito equivalente de um motor de indução trifásico, são realizados ensaios em vazio e com o rotor bloqueado. Nesse caso, é correto afirmar que

Um motor de indução de anéis foi submetido ao ensaio em vazio, com os enrolamentos do rotor em aberto. Nesse ensaio, foram medidas as tensões de fase, a potência ativa por fase e as correntes de linha absorvidas pelo motor. Os resultados obtidos estão apresentados na tabela.

Determine o valor aproximado da resistência de perdas no ferro e da reatância de magnetização do núcleo por fase, respectivamente, em ohms, ambos referidos ao estator da máquina, e assinale a alternativa correta.

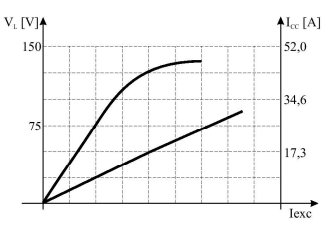

Um gerador síncrono de pólos lisos foi submetido aos ensaios em vazio e em curto-circuito, para determinação de seus parâmetros. Os resultados obtidos estão ilustrados no gráfico.

Dado que os enrolamentos estatóricos do gerador estão conectados em delta e que $\sqrt{3}$ = 1,73, assinale a alternativa que apresenta corretamente a reatância síncrona não saturada, em ohms, da máquina em questão.

Embora os parâmetros do transformador sob ensaio sejam utilizados para as simulações sob a freqüência industrial, o ensaio para a obtenção das características é feito, em geral, em corrente contínua.

No ensaio de curto-circuito, deve-se aplicar a tensão nominal no enrolamento de baixa tensão e medir a corrente no lado de alta tensão.

Por meio do ensaio de curto-circuito, são determinados os parâmetros que representam a perda ativa nos enrolamentos do transformador e as reatâncias de dispersão.

A partir dos ensaios do modelo equivalente do transformador, obtêm-se parâmetros por fase. Então, para uso do circuito equivalente do transformador, os parâmetros efetivos, como as resistências e as reatâncias, precisam ser multiplicados por três, pois o transformador em teste é trifásico.

No teste a vazio de um transformador de dois enrolamentos, um dos enrolamentos fica em aberto e, em geral, uma tensão é aplicada no outro enrolamento.
