O hospital está atualizando o sistema HVAC (Heating, Ventilation and Air Conditioning), e será instalada uma nova bomba centrífuga acionada por um motor de indução. Para evitar picos de corrente na partida e reduzir impactos hidráulicos na tubulação, o engenheiro decide utilizar uma soft starter.

Diferentemente de inversores de frequência ou de chaves eletromecânicas, o controle da aceleração do motor em uma soft starter é realizado com base

Em uma usina de asfalto, qual é a principal vantagem da utilização de um CLP para gerir o acionamento de motores (misturador, elevadores, secador) em comparação com a lógica convencional de relés?

Os inversores de frequência reduzem a corrente de partida do motor, mas não possuem a capacidade de controlar a rotação e a velocidade do motor.

Os motores elétricos podem ser classificados conforme seu princípio de funcionamento e de aplicação. Um exemplo é o motor de indução, que é amplamente utilizado devido:

O controle de velocidade em máquinas elétricas é crucial para otimizar o desempenho em aplicações industriais. Avaliando um motor de indução trifásico com potência de 30 quilowatts (kW), a análise técnica concentra-se no método que ajusta a velocidade do motor por meio da variação da tensão e frequência. Esse método é conhecido como _______.

Assinale a alternativa que corretamente completa a lacuna no excerto:

Com base nos dados, é correto afirmar que:

Um transformador trifásico foi instalado em uma subestação para aumentar a tensão de 13,8 kV para 69 kV, garantindo uma distribuição eficiente da energia elétrica.

Qual é o princípio de funcionamento de um transformador?

O uso de sistemas de acionamento elétrico com controle vetorial tem sido amplamente aplicado em processos industriais. Sobre o controle vetorial, marque a alternativa correta:

Um sistema elétrico hospitalar tem um motor que, quando ligado, é responsável pelo resfriamento de um acelerador linear que realiza tratamentos radioterápicos. Esse motor precisa ser controlado por meio de comandos elétricos. Para isso, são utilizados diversos dispositivos. Qual dos seguintes componentes é comumente utilizado para controlar a corrente elétrica de um motor, permitindo ligações e desligamentos frequentes?

Observe uma partida estrela triângulo com reversão:

Marque V para as afirmativas verdadeiras e F para as falsas.

( ) O eletricista verificou que, ao atingir 80% da velocidade nominal, o fusível e1 sempre se rompe. Um provável defeito é o contato KY com contatos atracados constantemente e independente do acionamento da bobina.

( ) No diagrama de carga há inversão de duas fases do KD para KE. Se houver a troca de três fases entre si também há reversão.

( ) O ajuste do relé de sobrecarga é realizado pela corrente de fase do motor vezes o fator de serviço.

( ) O desligamento de KY se dá primeiramente pela abertura de K delta contatos 21/22.

( ) Ao realizar o comando de reversão para a esquerda, o motor é desligado. Um provável defeito é o contato Ke contatos 43/44.

A sequência está correta em

Os botões pulsadores possuem um LED interno cuja luz pulsa para indicar que o sistema está ligado.

As cores dos botões de comando estão associadas à sua função e são definidas em normas específicas.

Assinale a alternativa correta em relação à figura 3

Caso o motor possua seis terminais acessíveis e potência nominal de 5 CV com tensão trifásica 220/380 V, 60 Hz, então, para uma rede de alimentação, L1-L2-L3, de 380 V, 60 Hz, o motor deverá ser ligado na configuração estrela.

O que significa o termo "variável de processo", utilizado em sistemas de controle de processos?

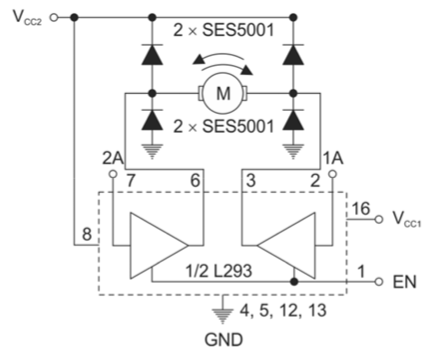

A figura a seguir, extraída da folha de dados de um driver para motor DC, contém quatro diodos de alta velocidade.

(Copyright © 1986–2016, Texas Instruments Incorporated L293, L293D

SLRS008D –SEPTEMBER 1986–REVISED JANUARY 2016

L293x Quadruple Half-H Drivers)

Esses diodos

A correta aplicação do relé de falta de fase para a proteção de motores elétricos trifásicos exige que, no circuito de comando do acionamento, seja utilizado um contato do tipo NA do relé em série com a bobina do contator que aciona o motor.

O componente identificado por K1 é um elemento de conversão eletromecânica.

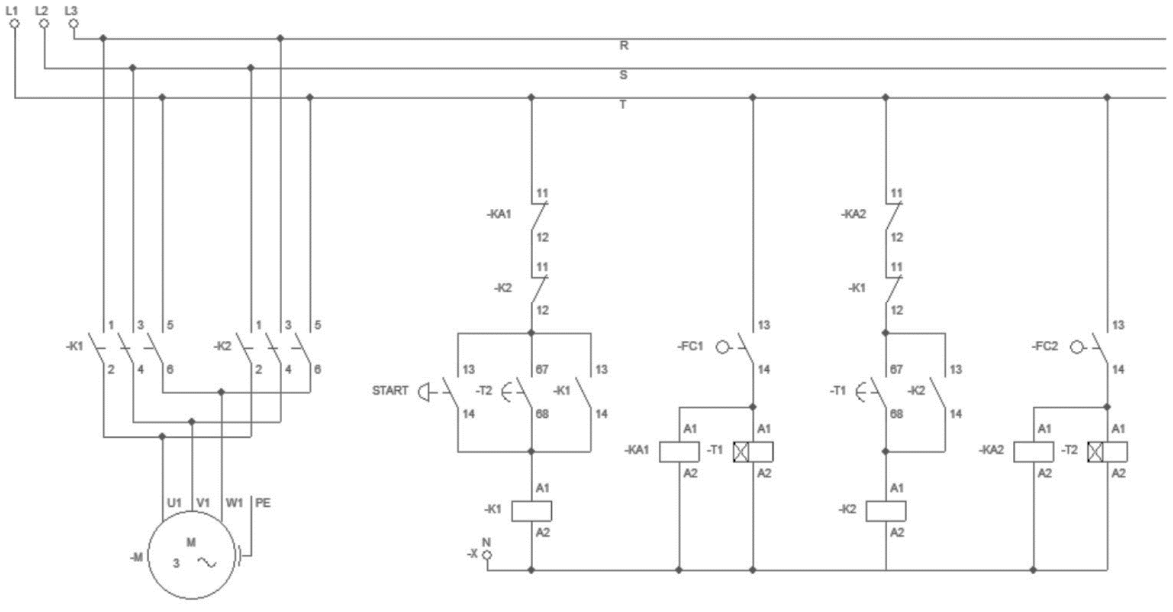

A seguir tem-se um circuito de acionamento de um portão de acesso:

Considerando a imagem, marque V para as afirmativas verdadeiras e F para as falsas.

( ) O relé de sobrecarga e₂ é ajustado pelo fator de serviço encontrado como dado de placa do acrescido de 25%.

( ) O circuito de carga faz uma reversão do motor trifásico trocando três fases.

( ) É previsto chaves fim de curso para desligar o motor de indução trifásico e um provável defeito poderá causar o desligamento do motor por sobrecarga, através de e₂.

( ) Se o intertravamento elétrico de K1 estiver defeituoso, ou seja, continuamente fechado, K2 acionará junto com K1.

( ) b1 e b0 podem ser contatos de botoeiras ou oriundas de relés eletromecânicos dos receptores de RF por controle remoto.

A sequência está correta em

Automação de sistemas industriais pode ser obtida com a utilização de dispositivos para acionamentos eletromecânicos.

Interpretando os diagramas de comando e força acima, pode-se entender que o sistema foi concebido para:
