A partida direta de motores elétricos de indução demanda uma corrente de valor elevado, variando de 6 a 10 vezes a corrente nominal do motor. Essa elevada corrente de partida provoca quedas de tensão nos circuitos de alimentação das demais cargas alimentadas pela mesma fonte do motor. A fim de minimizar as quedas de tensão em circuitos sobrecarregados, são usadas, geralmente, chaves estrela-triângulo (Y-Δ), ilustradas na figura a seguir.

Imagem associada para resolução da questão

Com a chave de partida estrela-triângulo, durante a partida em estrela do motor de indução, a corrente de partida fica reduzida a:


A
1/√3 da corrente de partida.

B
1/3 da corrente de partida.

C
1/√2 da corrente de partida.

D
1/2 da corrente de partida.

E
2/3 da corrente de partida.

O digrama elétrico da figura abaixo representa um circuito de comando e força de um motor elétrico M. A botoeira que liga o referido motor está representada por:


Imagem associada para resolução da questão


A

K1.


B

S1.


C

S0.


D

F1.


E

F2.

A figura abaixo representa:

Imagem associada para resolução da questão


A

O diagrama multifilar de uma chave estrela-triângulo.


B

O diagrama de blocos de uma partida direta de motor trifásico.


C

O diagrama funcional (força e comando) de uma partida direta de motor trifásico.


D

O esquema elétrico de uma chave compensadora.


E

O diagrama funcional de inversão do sentido de rotação de motor trifásico.

Um motor elétrico de corrente contínua possui controle de velocidade de rotação. O circuito eletrônico usado para fazer esse controle utiliza um tipo de modulação para realizar sua função, variando a alimentação aplicada ao motor. Qual tipo de modulação pulsada pode ser utilizada pelo circuito para realizar sua função?


A

FSK.


B

PCM.


C

PPM.


D

PWM.

Os motores monofásicos são muito utilizados em potências baixas por serem de fácil aplicação, uma vez que dispensam o uso da rede trifásica. Na maioria dos motores monofásicos, é necessário o uso de um capacitor, o qual pode ser permanente ou somente para a partida. Sobre o motor monofásico com capacitor de partida, assinale a alternativa correta.


A

O capacitor tem a finalidade de armazenar energia da rede e descarregar sobre o motor no momento da partida, garantindo que o motor inicie o seu movimento.


B

O capacitor, juntamente com a bobina auxiliar e o interruptor centrífugo, integra o sistema de partida desse motor, sendo que esse capacitor tem a finalidade de retificar a tensão da rede sobre a bobina auxiliar, criando, dessa forma, um fluxo magnético contínuo para a partida.


C

O capacitor é apenas um dos componentes do sistema de partida e sua função é gerar uma defasagem da corrente sobre a bobina auxiliar, a fim de garantir um fluxo magnético defasado ao fluxo principal.


D

O capacitor, juntamente com a bobina auxiliar e o interruptor centrífugo, integra o sistema de partida desse motor, sendo que a finalidade do capacitor é descarregar a sua energia de forma imediata sobre a bobina auxiliar no momento da partida. Dessa forma, o fluxo magnético auxiliar não possui defasagem do fluxo magnético principal.


E

O capacitor age diretamente sobre o campo magnético do rotor, garantindo, através do fluxo magnético da bobina auxiliar, uma corrente contínua no rotor e, dessa forma, um conjugado maior durante a partida.

Um gerador monofásico possui um motor a gasolina de quatro tempos conectado a um gerador síncrono de polos salientes. O motor a gasolina possui um sistema de regulação de velocidade. O gerador síncrono possui excitação em corrente contínua, cujo fluxo magnético é produzido por uma corrente controlada por um sistema denominado AVR. O gerador produz tensão monofásica de 115,0 V e frequência de 60,0 Hz. O AVR é responsável por


A

regular a corrente de excitação do gerador para manter a tensão nominal constante, enquanto que a velocidade de rotação do motor a gasolina é mantida constante pelo regulador de velocidade.


B

partir o motor a gasolina através do gerador síncrono operando como motor, enquanto que a velocidade de rotação do motor a gasolina é mantida constante pelo regulador de velocidade.


C

partir o motor a gasolina através do gerador síncrono operando como motor, enquanto que a velocidade de rotação do motor a gasolina é mantida oscilando 60 vezes por segundo pelo regulador de velocidade.


D

regular a corrente de excitação do gerador para manter a tensão nominal constante, enquanto que a velocidade de rotação do motor a gasolina é mantida oscilando 60 vezes por segundo pelo regulador de velocidade.


E

regular o fluxo e a frequência do gerador síncrono, enquanto que a velocidade de rotação do motor a gasolina é mantida oscilando 60 vezes por segundo pelo regulador de velocidade.

Na figura a seguir, podem ser observados os diagramas de potência e comando que se referem ao esquema de ligação de uma chave convencional de partida de motores elétricos de indução.


Imagem associada para resolução da questão

Fonte: Autoria própria.


Considere as seguintes afirmativas em relação ao esquema de ligação e aos dispositivos de comando e de proteção da figura apresentada:


I. O esquema corresponde a uma chave de partida direta com reversão.

II. O contato auxiliar 95-96 do dispositivo FT1 tem como finalidade a interrupção da corrente no circuito de comando, após um determinado intervalo de tempo.

III. O contato auxiliar 13-14 de K1 tem a função de selo, a fim de manter o contator K1 energizado.

IV. O contato auxiliar 21-22 de K2 tem a função de intertravamento.


Está CORRETO o que se afirma em:


A

III e IV.


B

I e III.


C

II, III e IV.


D

I, III e IV.


E

I, II, III.

Caso o motor em questão parta em estrela e assuma a configuração em triângulo somente após o relé temporizador atuar, a função de ligar os terminais em estrela será de K3, enquanto a função de ligar os terminais em triângulo será de K1.

C
Certo

E
Errado

Um soft-starter é um dispositivo eletrônico que controla a tensão sobre o motor, controlando o ângulo de disparo de dispositivos retificadores controlados de silício (SCR). Esse tipo de controlador permite controlar a corrente de partida em um motor elétrico, evitando quedas bruscas de tensão elétrica na rede de alimentação.


C
Certo

E
Errado

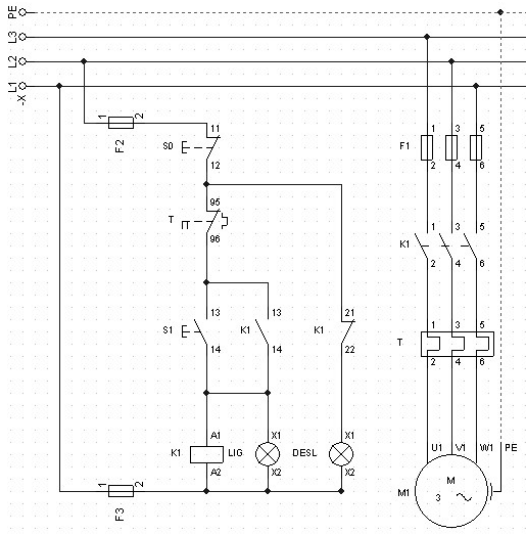

Com relação ao circuito de comando e potência apresentado na figura abaixo é correto afirmar que:


Imagem associada para resolução da questão


A

FT1 trata-se de uma botoeira normalmente fechada que, ao ser acionada, desenergiza todo o circuito.


B

Estando a contatora K1 energizada, pode-se pressionar a botoeira S2, fazendo com que imediatamente a contatora K1 desenergize e a contatora K2 seja energizada.


C

Os contatos auxiliares 13-14 da contatora K1 são utilizados para realizar o intertravamento entre as contatoras inviabilizando a energização de ambas ao mesmo tempo.


D

Caso a contatora K1 esteja energizada e se de deseje energizar a contatora K2, deve-se primeiro pressionar a botoeira normalmente fechada S0 para, só em seguida, pressionar a botoeira S2.


E

O circuito representa o esquema de ligação de uma partida direta com reversão o qual possui um intertravamento realizado com os contatos de potência 21-22 de K1 e K2.

Um transformador de uma cabine primária foi especificado com um comutador de derivação sob carga, de mais ou menos 10,0 [%], em degraus de 1,0 [%], controlado por um regulador automático tipo AVR. Com relação a esse transformador, o comutador de derivação permite


A

a divisão de parte da potência total do transformador para energização de um outro conjunto de cargas em seu secundário, durante condições de emergência quando a tensão em seu enrolamento primário é zero.


B

a compensação e o controle da tensão no secundário do transformador, em função da impedância equivalente ou potência de curto-circuito da rede e da impedância interna do transformador, para diferentes níveis de carga no secundário.


C

o aumento ou diminuição da potência total do transformador, para permitir operá-lo em sobrecarga, conforme a necessidade.


D

o aumento ou a diminuição da temperatura do transformador, para permitir operá-lo em sobrecarga, conforme a necessidade.


E

a compensação e a divisão da corrente no primário do transformador, em função de alterações na potência de curto-circuito da rede, para diferentes níveis de carga no secundário.

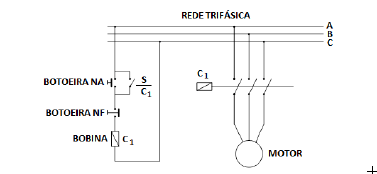

A figura abaixo apresenta um esquema típico de acionamento de um motor.

Imagem associada para resolução da questão

A respeito desse esquema, analise as afirmativas a seguir.

I. O motor é ligado pela botoeira NA.

II. A chave S é responsável por manter o motor ligado após o acionamento da chave NF.

III. A botoeira NA é responsável por selar a conexão realizada pela chave S.

Está correto somente o que se afirma em:


A
I;

B
II;

C
III;

D
I e II;

E
II e III.

O diagrama ilustrado abaixo mostra um motor de indução trifásico alimentado por uma rede elétrica trifásica em que as fases são A, B e C e o motor é comandado por chaves contatoras K1 e K2. Com base no funcionamento do circuito e no diagrama, assinale a opção correta.

Imagem associada para resolução da questão


A

Sempre que a contatora K1 for acionada, o motor fica conectado em estrela. Por outro lado, quando a contatora K2 for acionada, os enrolamentos são reconfigurados para a ligação em triângulo.


B

O diagrama do circuito visa permitir que o motor de indução trifásico gire tanto no sentido horário como no anti-horário.


C

A contatora K2 opera como selo da contatora K1, para se evitar que K2 seja desligada após o comando para operar o motor.


D

As contatoras K1 e K2 devem ser acionadas simultaneamente.


E

Esse acionamento elétrico visa exclusivamente permitir a redução da corrente de partida do motor de indução trifásico.

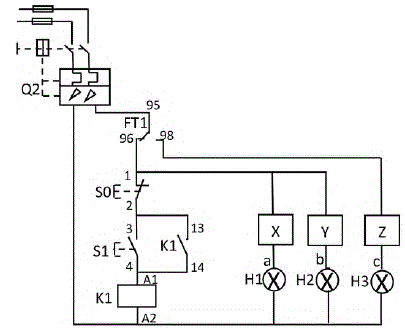

O diagrama de comando ilustrado na figura está relacionado à partida direta do motor trifásico de indução. Não é mostrado o diagrama de força, porém esse diagrama possui um contator (K1) com quatro chaves auxiliares, 3 NAs e 3NFs, e um relé de sobrecarga (FT1) com contatos auxiliares do tipo comutador. Os sinalizadores "H1", "H2" e "H3" devem indicar, respectivamente, três situações: 1a) Motor Parado; 2a) Motor Funcionando e 3a) Motor Parado por sobrecarga. Definir os valores lógicos para "X", "Y" e "Z", usando as chaves auxiliares do contator (bobina K1), se for o caso, e do relé de sobrecarga (FT1) que definam as três situações mencionadas. Para as análises, a chave "Q2" está fechada e as botoeiras são de pulso sem retenção.

Imagem associada para resolução da questão

Os valores lógicos CORRETOS estão expressos em:


A
X=NF; Y=NF; Z=NA.

B

X=NF; Y=NA; Z=Terminal "c" conectado diretamente ao Terminal "98".


C

X=Terminal "a" conectado diretamente ao Terminal "1"; Y=NF; Z=Terminal "c" conectado diretamente ao Terminal "98".


D
X=NA; Y=NA; Z=NA.

E

X=NA; Y=NA; Z=Terminal "c" conectado diretamente ao Terminal "98".

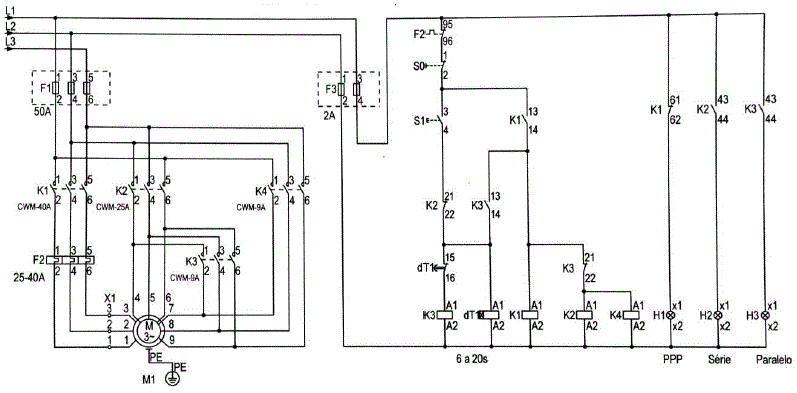

Referente ao diagnóstico de defeito no diagrama de comando de uma chave de partida série-paralela para motores de indução trifásicos,

Imagem associada para resolução da questão

Fonte: NASCIMENTO, G., Comandos Elétricos – Teoria e Atividades, Ed 1, Editora Érica, São Paulo, 2012 (com adaptações).

analise as afirmações abaixo:

I. Se o contato auxiliar 13-14 de K3 não fechar, o contactor K1 não será energizado e o motor não partirá.

II. A chave de partida em questão permanecerá indefinidamente, no segundo estágio, caso o contato 15-16 do relé temporizado dT1, por mau funcionamento, recusar a abrir, isso porque K3 não será desenergizado.

III. Se o contato auxiliar 21-22 de K3 permanecer indefinidamente aberto, K2 e K4 nunca serão energizados, e o motor parará quando a chave de partida efetuar a passagem para a condição de regime permanente.

É CORRETO o que se afirma em


A

I, II e III.


B

I e III, apenas.


C

II e III, apenas.


D

II, apenas.


E

III, apenas.

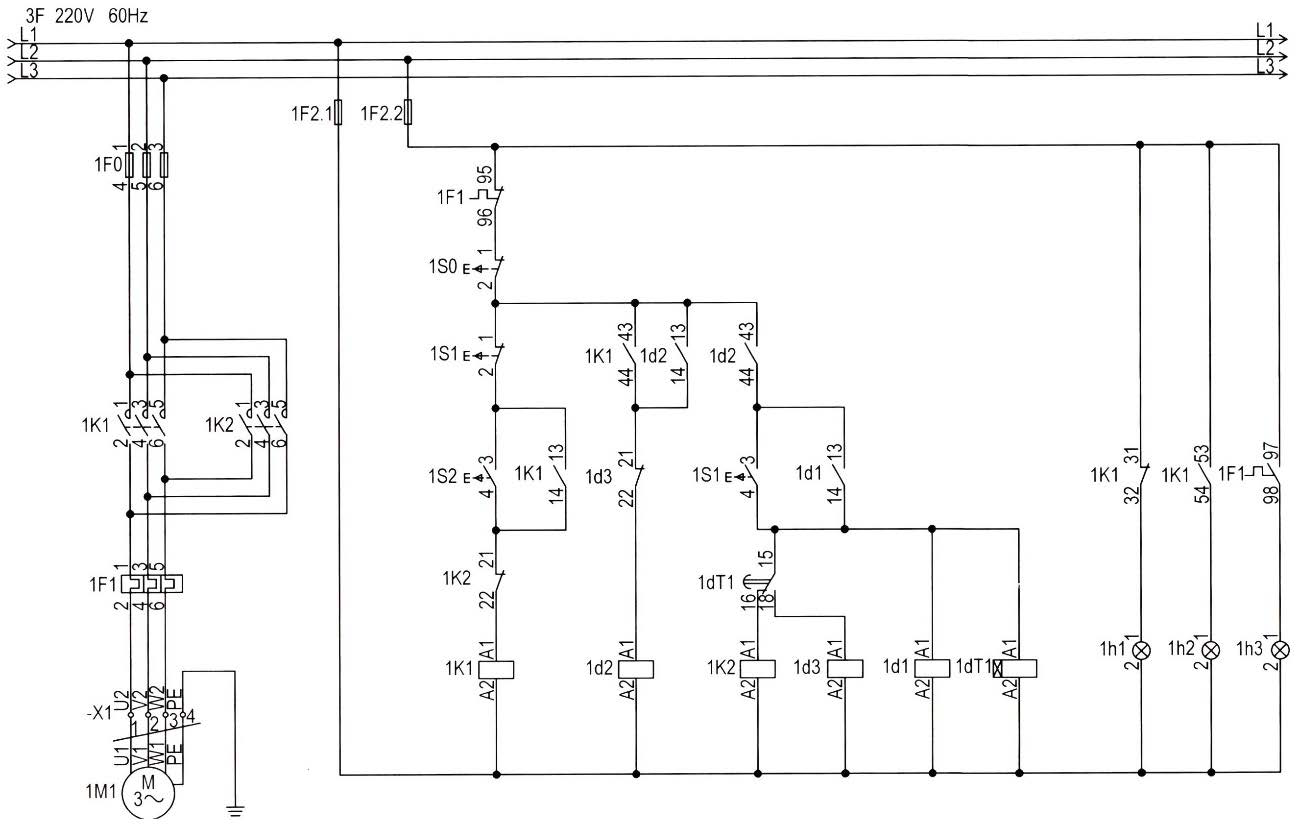

Analise o diagrama elétrico a seguir.

Imagem associada para resolução da questão

Com relação a esse diagrama, é correto afirmar:


A

A numeração dos contatos auxiliares segue o padrão: contatos NF têm final (1;2) e os NA, (3;4).


B

A operação do motor é sinalizada por meio de três LED, 1H1, 1H2 e 1H3, acionados por chaves fim de curso.


C

Três botões liga / desliga, IS0, IS1, e IS2, contatos NA (1;2), foram utilizados.


D

Três relés temporizadores, Id1, 1d2 e 1d3, acionam o motor trifásico a três fios.

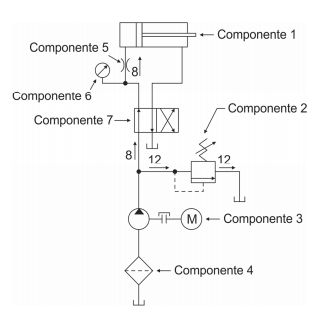

Considere o circuito abaixo.


Imagem associada para resolução da questão

O circuito ilustrado corresponde ao comando de uma máquina operatriz instalada no setor produtivo de uma empresa. A função de limitar a pressão hidráulica no sistema é realizada pelo componente


A

2.


B

6.


C

5.


D

3.


E

7.

Identifique abaixo as afirmativas verdadeiras ( V ) e as falsas ( F ).


( ) A utilização do soft-starter reduz o torque de partida do motor elétrico.

( ) Para fazer a partida do motor com chave estrela-triângulo, o motor deve ser de duas tensões e a operação em regime permanente será com a tensão mais elevada.

( ) Para fazer a partida do motor com chave estrela-triângulo, o motor deve ser de duas tensões e a operação em regime permanente deve ser com a menor tensão.

( ) Com a utilização de conversor (inversor) de frequência a distribuição de água pode ser colocada diretamente na rede de distribuição para o consumidor sem a necessidade de válvulas mecânicas reguladoras de vazão.

( ) A variação de velocidade do motor através de conversor (inversor) aumenta o consumo de energia.


Assinale a alternativa que indica a sequência correta, de cima para baixo


A

V • V • F • V • V


B

V • F • V • V • F


C

V • F • F • V • F


D

F • V • V • V • F


E

F • F • V • V • F
